21. Построение логических моделей.
Опишем формальную процедуру построения логической модели. Пусть непрерывный объект диагноза состоит из N связанных между собой компонентов, блоков, узлов, частей и т.д. Составные компоненты, связи между ними и внешние связи представляют собой структуру объекта. С точки зрения диагноза технического состояния, при разбиении объекта следует учитывать такие показатели, как: сменность компонентов, удобство измерения выходных параметров, конструктивные сообщения и т.д. Считаем, что структура объекта заданна и представлена структурной схемой.
Компоненты структуры – блоки. Каждый входной и выходной сигнал характеризуется одним или несколькими физическими параметрами. Если какой-нибудь(входной/выходной) сигнал, характеризуется некоторыми параметрами, то каждый из этих параметров представлен отдельным входом/выходом блока.

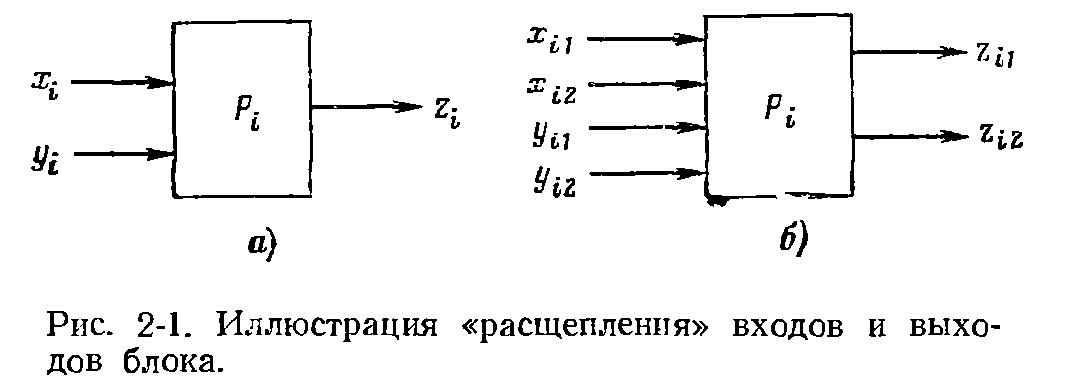

Если некоторый выход Zi блока Pi являющийся входом ук блока Pi «расщепляется» на несколько выходов Zij, то вход ук также «расщепляется» на такое же число входов Ykj Выполнив «расщепления» входов и выходов всех блоков i=1, 2, .. ., N, и соединив между собой соответствующие друг другу «расщепленные» входы и выходы блоков, получим функциональную схему объекта. Будем считать, что для всех входных и выходных параметров блоков всегда можно выделить области их допустимых значений.
При построении функциональной схемы объекта указанное выше «расщепление» входов и выходов блоков структуры не является обязательным. Будем говорить, что значение входа или выхода блока функциональной схемы является допустимым, если значения всех характеризующих его сигналы параметров принадлежат областям их допустимых значений. Значение входа или выхода недопустимо, если значение хотя бы одного из указанных параметров не принадлежит области его допустимых значений.
Обозначим логическое высказывание «значение входа допустимо» символом входа х (или у), а высказывание «значение входа недопустимо»—символом х (или у). Тогда символы входов можно считать двоичными логическими переменными, принимающими значение «истинно» (1), если значения соответствующих им входов допустимы, и значение «ложно» (0) —в противном случае.
Переберем все возможные сочетания значений (наборы) входных переменных исправного блока Pi и определим для каждого такого набора значение выхода . Если каждому набору входных переменных соответствует одно из двух значений выхода— 1 или 0, то полученная функция является булевой. Назовем последнюю функцией условий работы блока Pi по выходу Zij и обозначим символом.
Для получения логической модели объекта каждый блок Pi функциональной схемы заменяется ki блоками, каждый из которых имеет один выход Zjj и существенные для данного выхода входы. Обозначим блоки логической модели объекта символами Q1, Q2, ..., Qh, где .

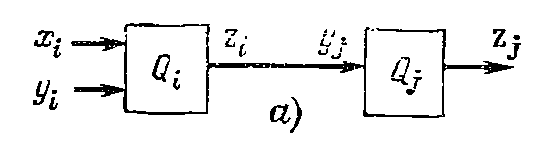

Будем называть логическую модель правильной, если 1) для любой пары ее блоков Qi и Qj; — имеющие выходы , выполняется условие: области допустимых значений входа и выхода Zi и области их недопустимых значений соответственно совпадают(рис 2а) и 2) для любой пары ее блоков Qi и Qj,-, имеющих входы и которые имеют один и тотже параметр, выполняется условие: области допустимых значений и соответственно области недопустимых значений этих входов совпадают(рис 2б).
Для правильной логической модели символы внутренних входов можно заменить на символы связанных с ними выходов. На этом завершается построение логической модели.
