Основные компоненты windows – программы (.Cpp, .H, .Res, .Rc, .Def), компиляция.
Файл .cpp содержит исходный текст функций приложения.
Файл .h – заголовочный файл, содержит заголовки или прототипы функций. Файл windows.h должен включаться во все исходные файлы приложений Windows. Он содержит определение типов данных, символических имен констант и прототипы функций программного интерфейса Windows. Также в файле windows.h описаны типы данных, например BYTE, WORD, UINT и др и их производные. Структуры, например типа MSG. Коды сообщений определены в файле windows.h, например WM_CREATE.
Файл .def – файл определения модуля. Дает компоновщику сведения о работе многомодульной программы.
Файл определения модуля.
Первая строка необходима для 16-битных приложений, для 32-битных не нужна.
EXETYPE WINDOWS
Директива CODE имеет следующий синтаксис:
CODE
[FIXED | MOVEABLE]
[DISCARDABLE | NONDISCARDABLE]
[PRELOAD | LOADONCALL]
Опции означают: сегмент фиксированной длины, сегмент может быть перемещён в памяти, может быть выгружен, не может быть выгружен, загружается в память при запуске приложения, загружается при обращении к некоторому его элементу.
Директива DATA имеет следующий синтаксис:
DATA
[NONE | SINGLE | MULTIPLE]
[READONLY | READWRITE]
[PRELOAD | LOADONCALL]
[SHARED | NONSHARED]
Опции означают: сегмент данных отсутствует, 1 сегмент, разделяемый всеми процессами, несколько сегментов данных, данные в сегменте можно читать, но не изменять, можно читать и изменять, сегмент заранее автоматически загружается в память, загружается при обращении к нему, одна копия сегмента разделяется всеми процессами, отдельная копия сегмента загружается для каждого процесса.
Директивы HEAPSIZE и STACKSIZE устанавливают размер локальной динамической памяти и стека программы.
Директива STUB вставляет в файл .EXE кода для WINDOWS программу DOS.
Пример:
EXETYPE windows // для 16 бит
STACKSIZE 5120 // Размер стека в байтах
HEAPSIZE 1024 // Размер локальной динамической памяти в байтах
CODE preload moveable discardable // Атрибуты сегмента кода (что делать с прогой)
DATA preload moveable multiple // Атрибуты сегмента данных
загружается в память при запуске приложения, сегмент может быть перемещён в памяти,
а) может быть выгружен, б) сегмент, разделяемый всеми процессами
Файлы .rc и .res. Файл описания ресурсов (кисти, пиктограммы, шрифты…) имеет расширение .rc. Его необходимо включить в проект приложения наряду с файлами исходных текстов и файлом определения модуля. В процессе сборки загрузочного модуля файл описания ресурсов компилируется и преобразуется в двоичный файл с расширением имени .res. На финальном этапе сборки загрузочного модуля компилятор ресурсов rc.exe вызывается еще раз для записи ресурсов в загрузочный модуль.

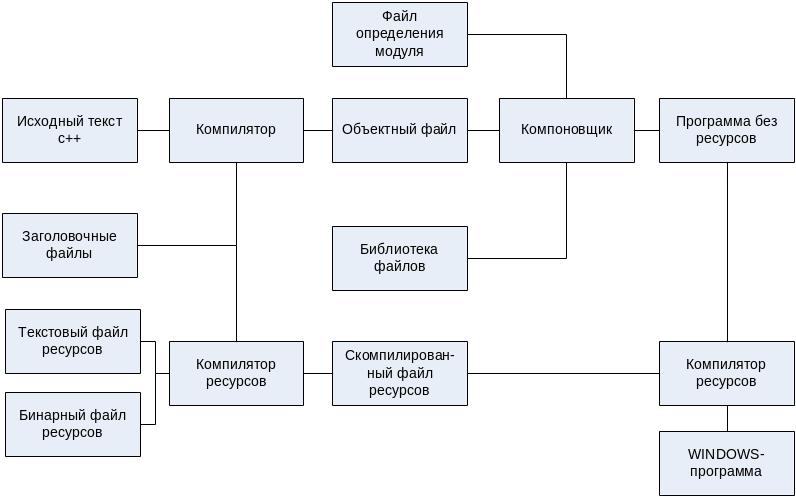

Схема создания Windows-программы:
Исходные файлы программы на языке Си компилируются в объектные файлы. Компоновщик собирает приложение и библиотечные файлы с помощью заголовочного файла, который служит для согласования типов и имён переменных и др. объектов.
Файл определения модуля определяет, какие операции разрешены с данными и кодом программы.
Последним шагом является связывание двоичного файла ресурсов (RES) и программного файла (ЕХЕ) в единый Windows - выполнимый файл (ЕХЕ). Для этого снова используется компилятор ресурсов. Эта команда является последней при создании Windows – программы.
