11 Поршневые насосы
Достоинства поршневых насосов
- широкое применение для перекачки различных жидкостей (различной температуры, вязкости, агрессивности)
- достижение высоких напоров при любых, даже незначительных подачах
высокий КПД
стабильная подача
Недостатки поршневых насосов
- тихоходность, и, следовательно, большие габариты, большая масса, высокая стоимость
- неравномерность подачи и пульсация давлений во всасывающей и нагнетательной линиях.
12 Гидравлическая часть поршневого насоса
Корпус гидравлической части насоса может быть литой или сварной. В зависимости от конструкции насоса корпус может быть выполнен как одно целое с клапанной коробкой, всасывающими и нагнетательными патрубками.
Поршни изготавливают цельными или составными в зависимости от условий работы насоса и частоты смены быстроизнашивающихся деталей.
Плунжеры применяют монолитной и пустотелой конструкции.

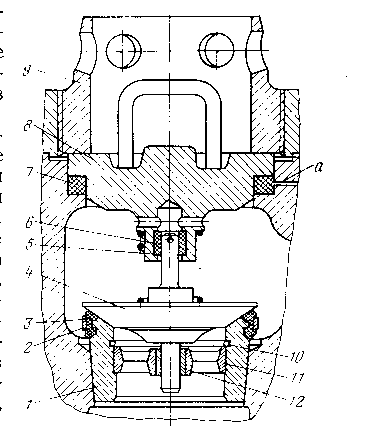

13 Клапан поршневого насоса
Клапаны:
принудительного действия и самодействующими.
По кинематике клапаны подразделяются на
- откидные,
- вращающиеся вокруг оси,
- подъемные, перемещающиеся вдоль своей оси,
- шаровые, перемещающиеся в пространстве клапанной коробки и при этом свободно вращающиеся.
Подъемные клапаны бывают тарельчатыми и кольцевыми.

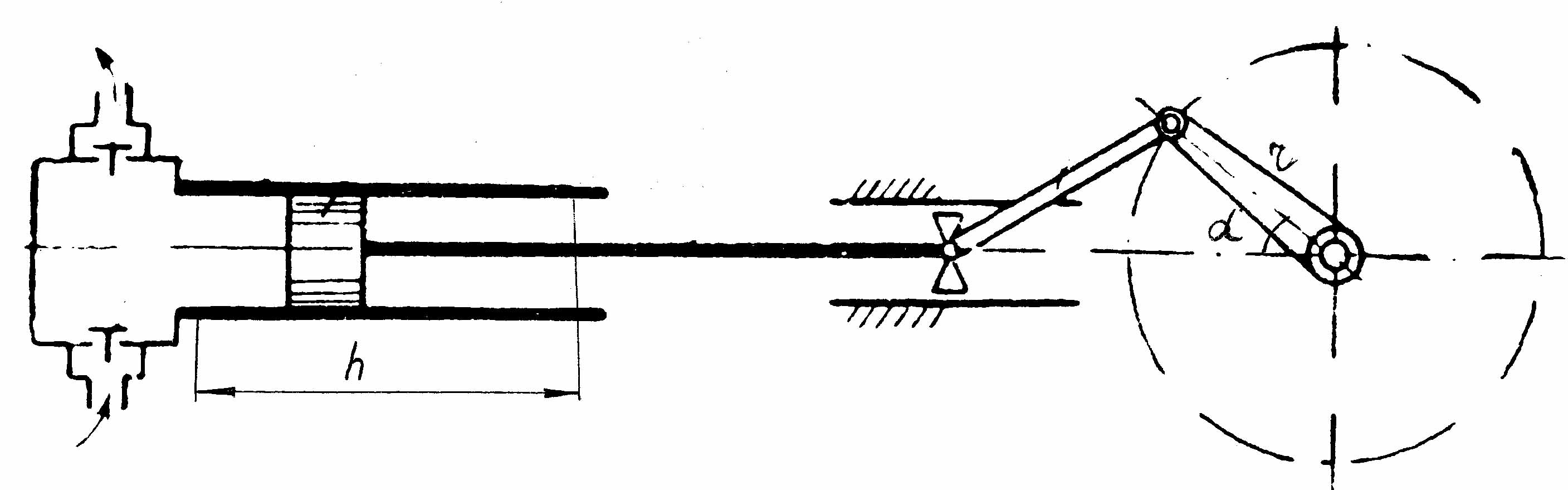

14 Теоретическая (идеальная) и Действительная подача подача поршневых насосов
определяется рабочим объемом Vо и частотой вращения вала n.
Рабочим объемом насоса Vо называется объем, вытесняемый поршнем в процессе нагнетания за один период его движения, т.е. за один двойной ход или за один оборот вала.
Vо=Vk=hSп=2rSп
где Sп – площадь поршня
h – полный ход поршня (h=2r, r – радиус кривошипа).
Qи= Vоn=hSпn
Идеальная подача для насоса двойного действия. Такой насос за полный оборот кривошипа подает дважды
Vo=V1+V2
V1=Sпh
V2=(Sп-Sш)h
где Sш – площадь поперечного сечения штока
Qи=(2Sп-Sш)hn
Действительная подача
Возможна утечка из-за неплотности прикрытия клапанов и негерметичности уплотнений.
Эти факторы учитываются коэффициентом подачи hоб
Q=hобQи
hоб=Q/(Q+q)
где q – утечки жидкости в единицу времени
Закон движения поршня х, его скорость vп и ускорение jп зависит от угла поворота кривошипа a.
х=(h/2)(1-cosa)
vп=(h/2)wsina
jп=(hw2/2)cosa

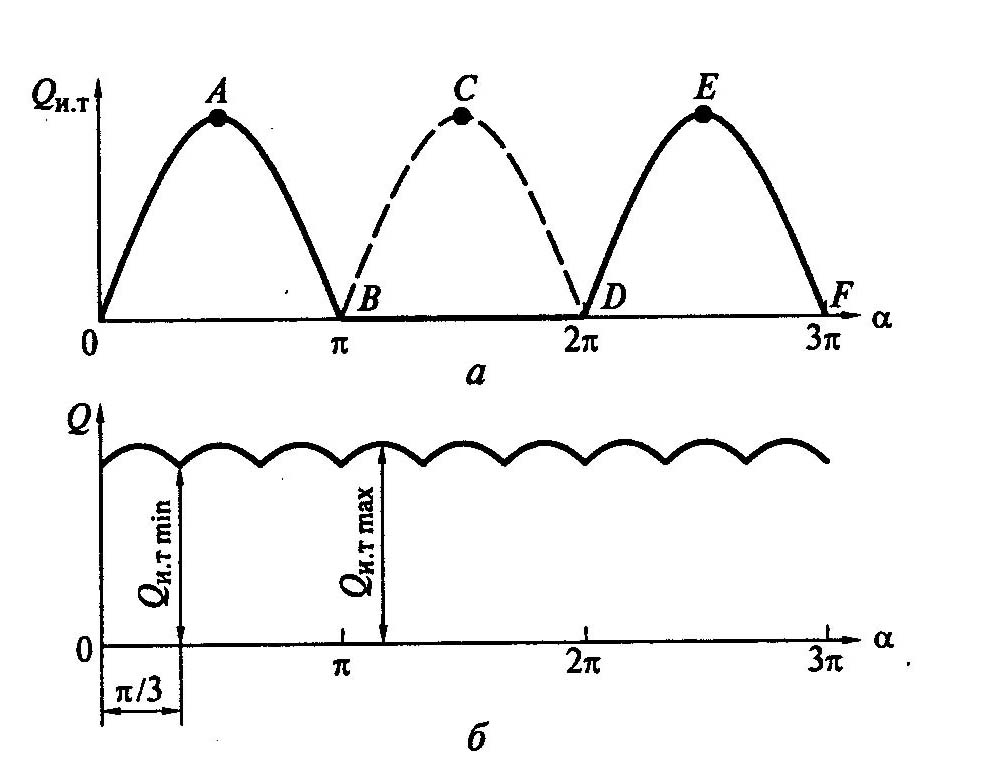

Текущее значение идеальной подачи
Qи.т=vпSп=(h/2)Sпwsina
15 Неравномерность подачи

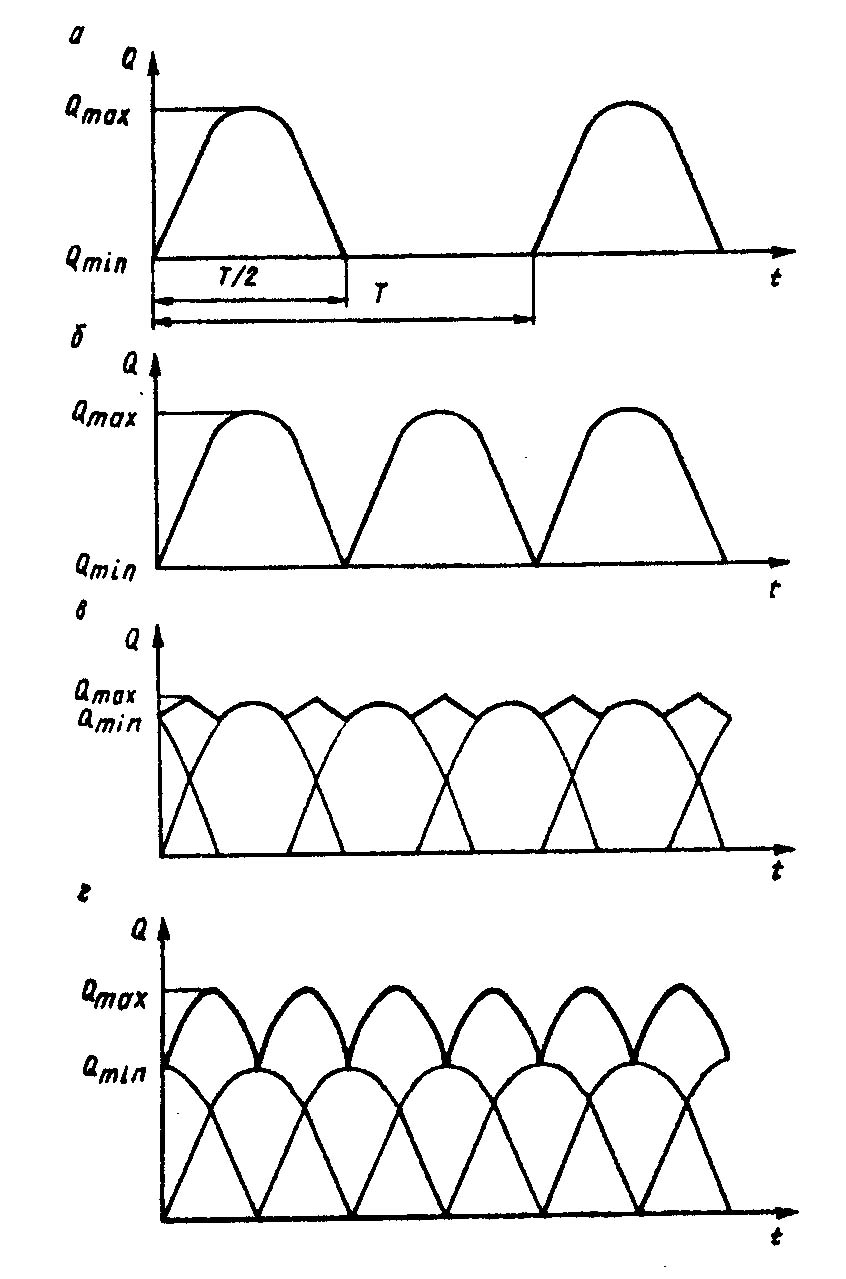

Неравномерность подачи характеризуется коэффициентом
s=(Qmax-Qmin)/Qи
для нечетного числа поршней
= 1,25/z2;
для четного числа поршней
s = 5/z2
16 Компенсаторы

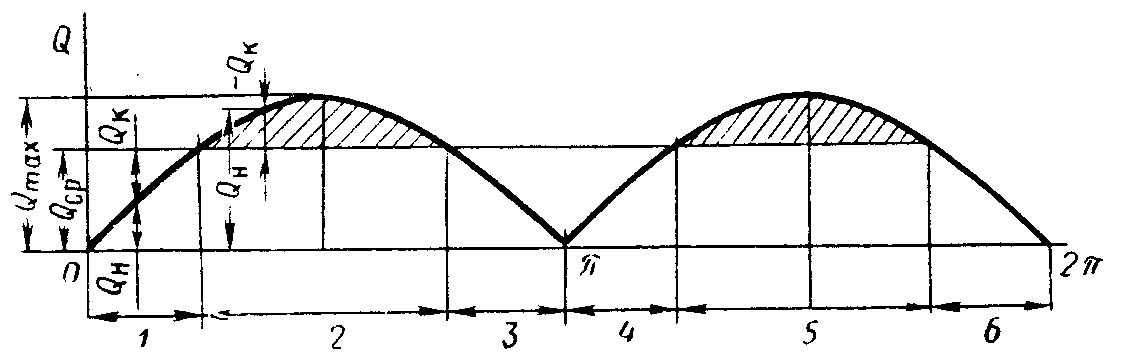

фаза 1 - Qср=Qн + Qк
фаза 2 - Qср=Qн - Qк
фаза 3 - Qср=Qн + Qк
а – диафрагменный тупиковый с перфорированной трубкой;
б – диафрагменный шаровой;
в – диафрагменный проточный;
г – тупиковый клапанный
17. Индикаторная диаграмма
Площадь диаграммы пропорциональна работе поршня, совершенной за один двойной ход.
Разность средних давлений – среднее индикаторное давление
ринд=fинд/(хинд*аинд)
где fинд, хинд – площадь и длина индикаторной диаграммы, аинд – вертикальный масштаб. Горизонтальный масштаб не требуется
*Индикаторная мощность, затрачиваемая в рабочей камере
Nинд= риндSпhn
*Индикаторная работа
Аинд=(р2ср-р1ср)Sпh
Общая индикаторная мощность многокамерного насоса
где lинд - удельная индикаторная работа;
rQиaн - массовый расход жидкости (вместе с утечками);
aн - коэффициент наполнения насоса.
*Индикаторный к. п. д.
где Nп, р, Q - полезная мощность, давление и подача насоса;
- гидравлический к. п. д.
Мощность насоса
(N = Nинд + Nм).
Механический к. п. д.
hм = Nинд/N
К. п. д. насоса
