58 Радиально-поршневой насос
Радиально-поршневые гидромашины применяют при сравнительно высоких давлениях (10 МПа и выше). По принципу действия радиально-поршневые гидромашины делятся на одно-, двух- и многократного действия. В машинах однократного действия за один оборот ротора поршни совершают одно возвратно-поступательное движение.
Схема радиально-поршневого насоса однократного действия приведена на рис.3.6. Рабочими камерами в насосе являются радиально расположенные цилиндры, а вытеснителями - поршни. Ротор (блок цилиндров) 1 на скользящей посадке установлен на ось 2, которая имеет два канала 3 и 4 (один соединен с гидролинией всасывания, другой - с напорной гидролинией). Каналы имеют окна 5, которыми они могут соединяться с цилиндрами 6. Статор 7 по отношению к ротору располагается с эксцентриситетом.
Рис.3.6. Схема радиально-поршневого насоса однократного действия
Ротор вращается от приводного вала через муфту 8. При вращении ротора в направлении, указанном на рис.3.6. стрелкой, поршни 9 вначале выдвигаются из цилиндров (происходит всасывание), а затем вдвигаются (нагнетание). Соответственно рабочая жидкость вначале заполняет цилиндры, а затем поршнями вытесняется оттуда в канал 4 и далее в напорную линию гидросистемы. Поршни выдвигаются и прижимаются к статору центробежной силой или принудительно (пружиной, давлением рабочей жидкости или иным путем).
где d - диаметр цилиндра; е - эксцентриситет; z - число поршней (чаще всего z = 7 или z = 9).
59 Пластинчатый поворотный гидродвигатель
Поворотный гидродвигатель (неполноповоротный гидромотор, поворотный гидроцилиндр) — гидравлическая машина, предназначенная для преобразования гидравлической энергии в механическую, и для сообщения рабочему органу возвратно-вращательного движения на угол, меньший 360°.

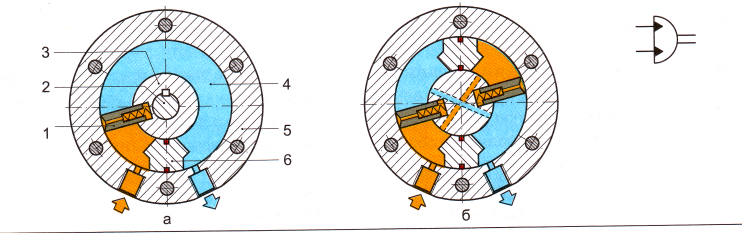

Двухпластинчатый поворотный гидродвигатель: фиолетовым цветом показана полость высокого давления, зеленовато-голубоватым — полость низкого давления
Чем больше количество пластин, тем больший момент на валу, но тем меньший угол поворота гидродвигателя, и тем меньшая угловая скорость вращения.
Максимальный угол поворота гидродвигателя зависит от числа пластин следующим образом: для однопластинчатого он составляет порядка 270°, для двухпластинчатого — около 150°, для трёхпластинчатого — до 70° [1]. Гидродвигатели с числом пластин большим четырёх изготавливают редко [2].
Момент на валу пластинчатого поворотного гидродвигателя зависит от разности давлений в напорной и сливной гидролиниях, от разницы диаметров ротора и статора, от длины пластин и от числа пластин:
где:b — длина пластины,p1 и p2 — давления, соответственно, в полостях высокого и низкого давлений,r1 — радиус внутренней поверхности статора,r2 — радиус ротора,z — число пластин.
Управление движением вала поворотного гидродвигателя осуществляется с помощью гидрораспределителя, либо с помощью средств регулирования гидропривода.
Поворотные гидродвигатели применяются, например, в механизмах поворота заслонок, во вращающихся упорах и др.
Вследствие того, что трудно обеспечить надёжное уплотнение пластин, пластинчатые поворотные гидродвигатели применяются только при низких давлениях рабочей жидкости [3].
