5.3.7. Устройства отбора проб (грунта, воды).
В состав устройств отбора проб включены:
- трубка грунтоотборная (рис.5.11);
- фторопластовая пробоотборная система ПЭ-1412 (рис.5.12).

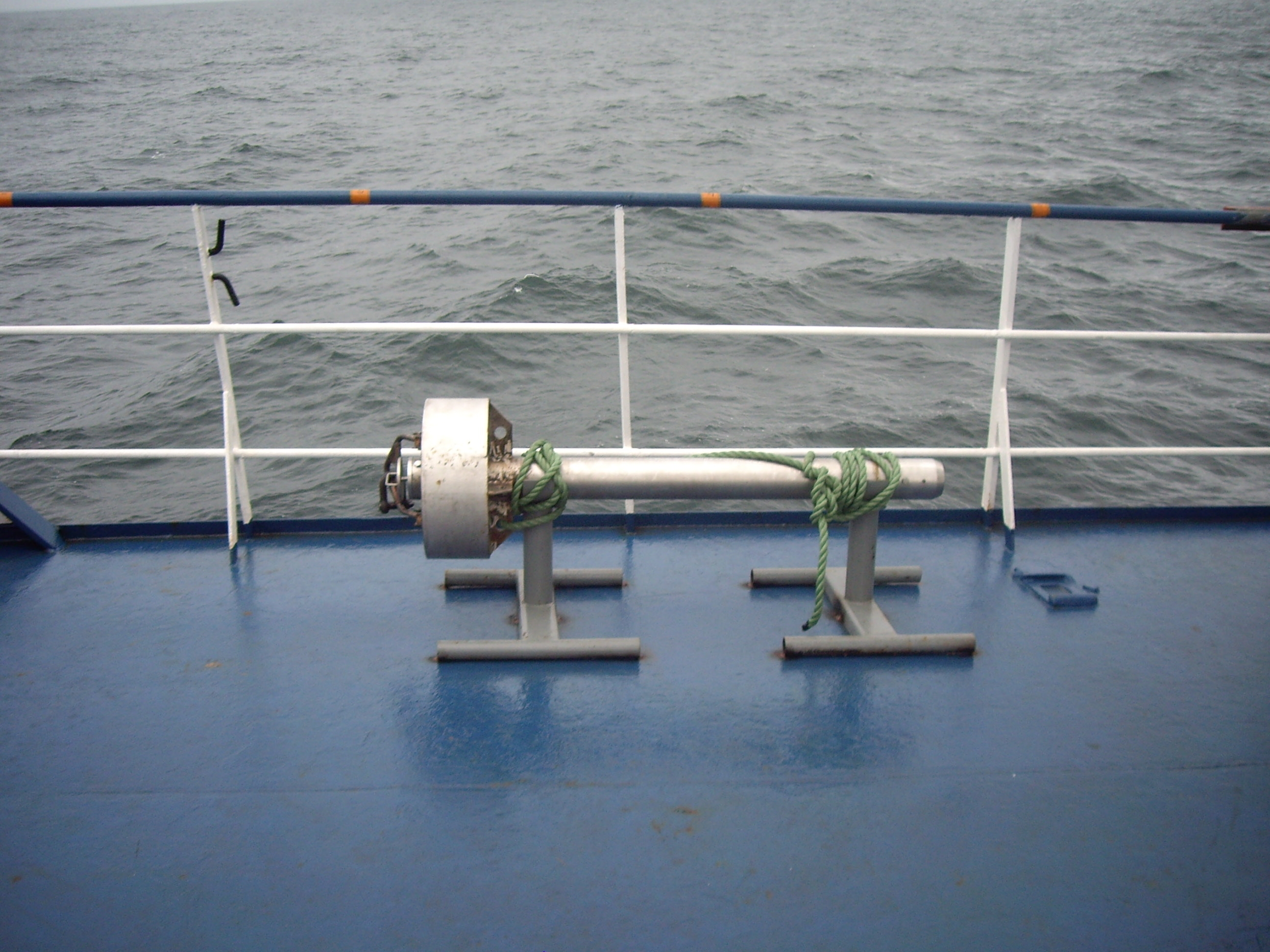

Рисунок 5.11 ‑ Трубка пробоотборная

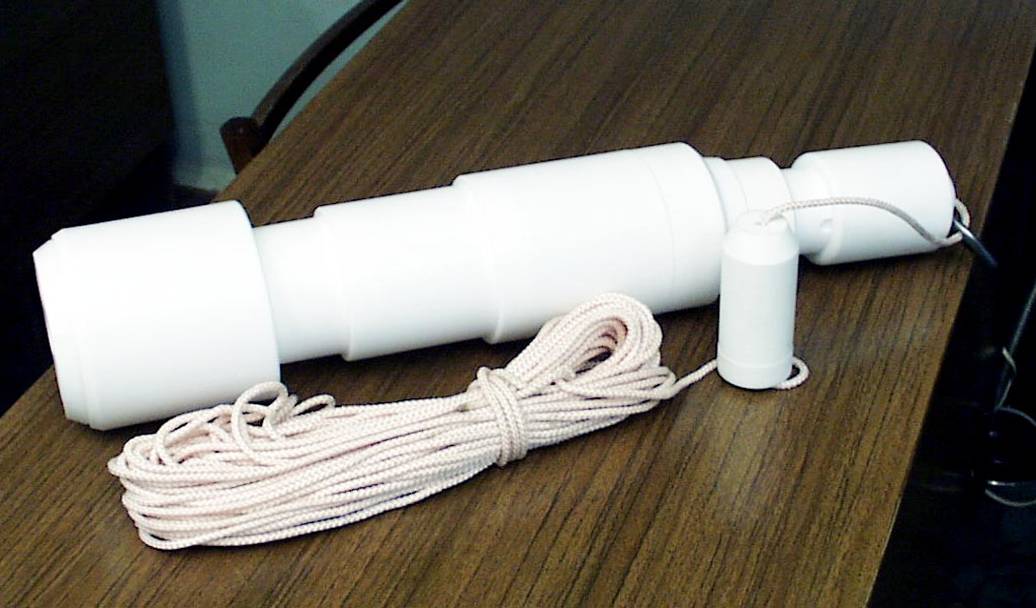

Рисунок 5.12 ‑ Фторопластовая пробоотборная система ПЭ-1420
Трубка пробоотборная предназначена для отбора колонковых проб грунта донных отложений с глубины от 5 до 100 м с использованием лебедки со скоростью травления до 5 м/с.
Технические данные:
- глубина места в точке пробоотбора - не более 100 м;
- диаметр отбираемого керна - 80 мм;
- объем заполнения - не более 1,08 дм3;
- высота керна - не более 0,866 м;
- используемая энергия - кинетическая энергия падения;
- тип отбираемого грунта - илы глинистые.
Грунтоотборник состоит из керноприемной трубы со стабилизатором, лепесткового клапана, выпускного клапана, грунторежущей втулки. Перед спуском в воду устройство соединяют с тросом лебедки, выводят за борт судна и на тросе опускают со скоростью от 1,5 до 2,0 м/с, наблюдая по счетчику метража за длиной вытравленного троса. Не доходя до дна от 5 до 7 м, переходят на скорость травления троса до 5 м/с или на свободный ход. Грунтоотборник падает и внедряется в грунт за счет кинетической энергии падения. Вода, вытесняемая грунтом из керноприемника, вытекает через выпускной клапан. Лепестковый клапан предотвращает вымывание отобранного грунта при подъеме грунтоотборника на борт судна. После подъема грунтоотборника его укладывают на палубе на подкладки и, сняв грунторежущую втулку, извлекают пробу грунта.
Фторопластовая пробоотборная система ПЭ-1420 предназначена для отбора проб природных вод из водоемов с любой глубины с целью определения в них ультранизких значений концентраций загрязняющих веществ.
Таблица 5.2 ‑ Технические характеристики пробоотборной системы ПЭ-1420
Показатель |
Значение |
объем отбираемой пробы, л |
2 |
глубина отбора пробы, м |
без ограничений |
материал системы |
фторопласт-4 |
способ подвески системы |
капроновый трос Ø 5 мм. |
Система пробоотборная состоит из корпуса с крышкой, выдвижных секций, спускного механизма с затвором и наружного стакана. Пробоотборник в сложенном состоянии опускается на заданную глубину. По достижении нужной глубины по тросу направляют посыльный груз, который, ударяя по затвору спускового механизма, вызывает срабатывание пробоотборника. После подъема на поверхность устройства, для слива пробы пробоотборник устанавливают так, чтобы дно наружного стакана находилось в воронке. Надавливая на корпус, проба жидкости сливается через отверстия дна наружного стакана через воронку в емкость.
5.3.8. Комплект вспомогательного оборудования
Комплект вспомогательного оборудования предназначен для обеспечения размещения аппаратуры комплекса при ее установке и использования по назначению на судне.
В состав комплекта включены:
- спускоподъемное устройство пробоотборной системы ПЭ-1420 (рис.5.13);
Рисунок 5.13 ‑ Спускоподъемное устройство пробоотборной системы ПЭ-1420
- груз антенны эхолота ETR6/10N (рис.5.14);

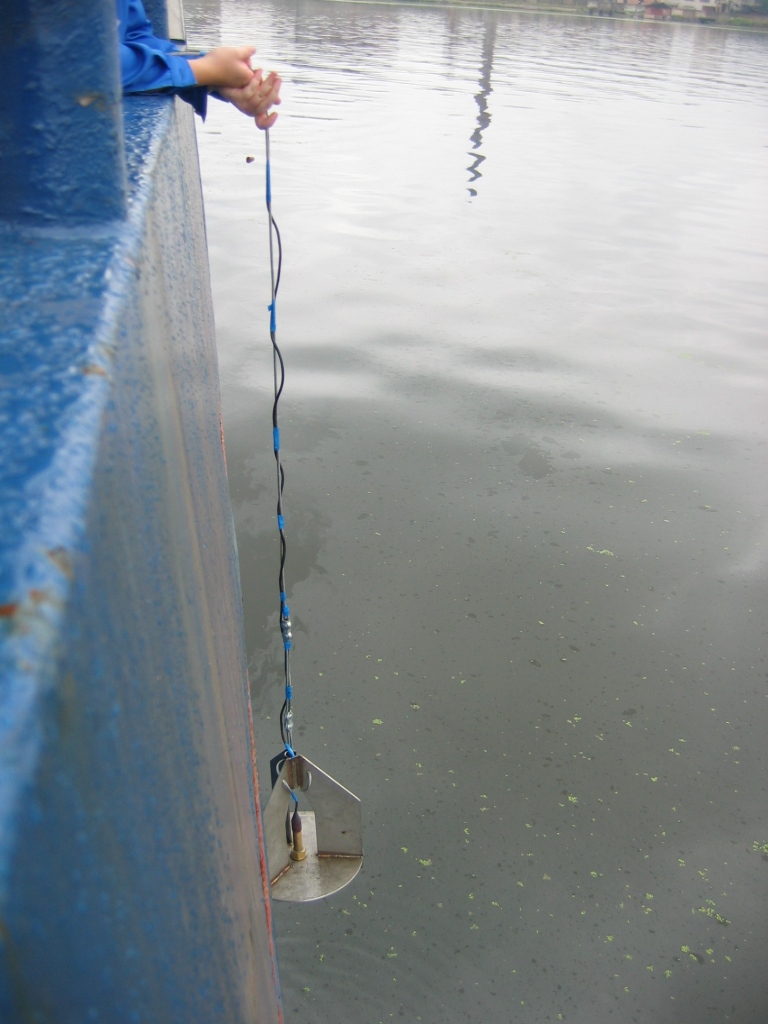

Рисунок 5.14 ‑ Груз антенны эхолота ETR6/10N
- стойка крепления антенны GPA-015 навигатора GP-50 (рис.5.15)

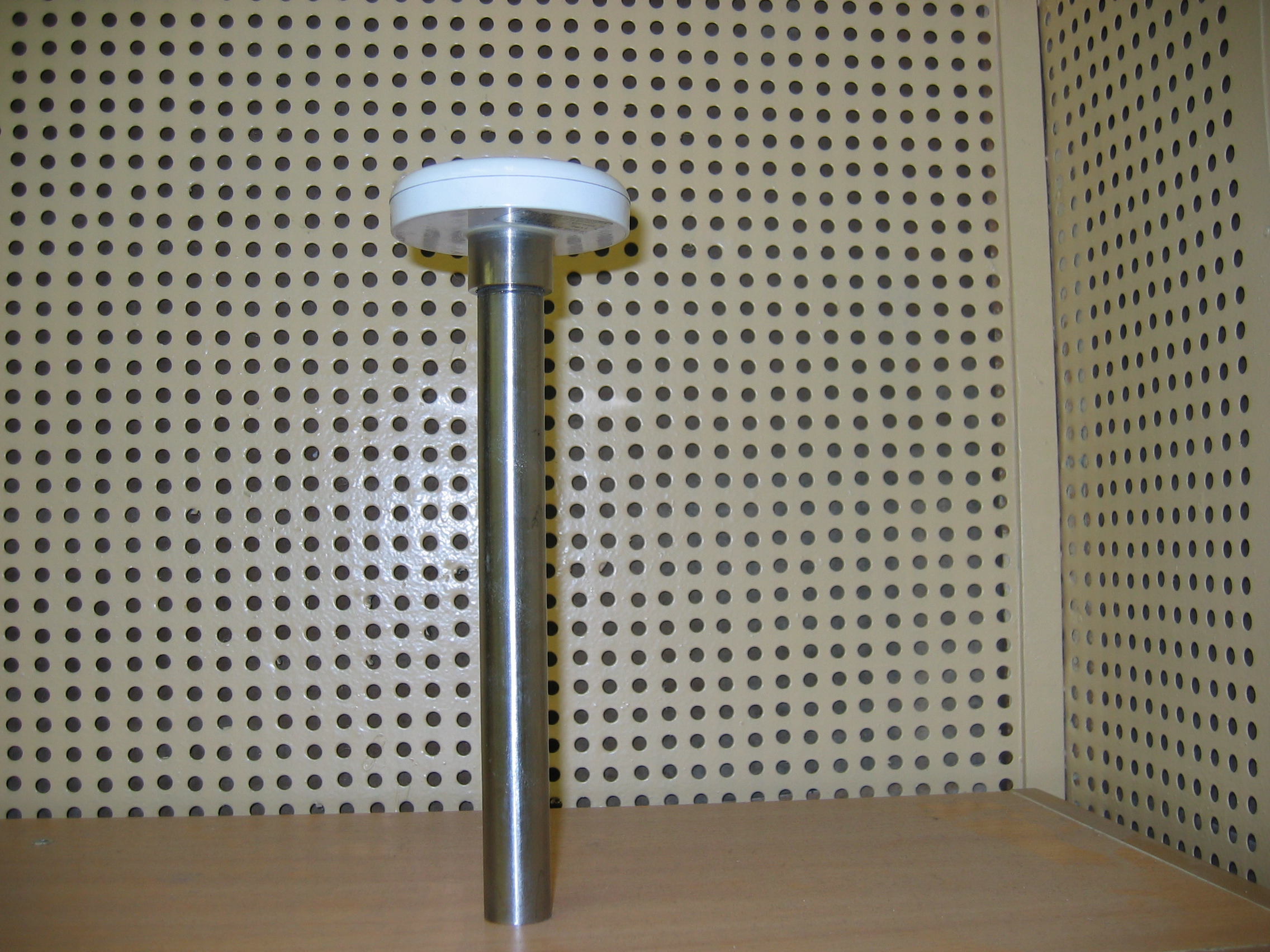

Рисунок 5.15 ‑ Стойка крепления антенны GPA-015 навигатора GP-50
