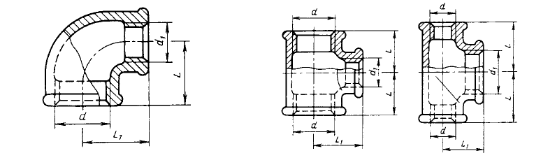

55. Переходные угольники, тройники, кресты и муфты
Размеры, мм
Угольники по ГОСТ 8947 – 75 Тройники по ГОСТ 8949 – 75
Кресты по ГОСТ 8952 – 75 Муфты по ГОСТ 8957 – 75
Услов- ный проход Dy * Dy1  |
		Резьба трубная d * d1, дюймы
  |
		Угольники  |
		Тройники  |
		Кресты  |
		Муфты  |
	|||||||
 L  |

 L1  |
		Мас- са, кг  |

 L  |

 L1  |
		Мас- са, кг  |

 L  |

 L1  |
		Мас- са, кг  |

 L  |
		Мас- са, кг  |
	||
10*8 15*8 15*10 15*20  |
		3/ 8 * 1/ 4 1/ 2 * 1/ 4 1/ 2 * 3/ 8 1/ 2 *3/ 4  |
		- - 26 -  |
		- - 26 -  |
		- - 0,077 -  |
		- - 26 30  |
		- - 25 30  |
		- - 0,119 0,163  |
		- - 26 -  |
		- - 26 -  |
		- - 0,137 -  |
		30 36 36 -  |
		0,040 0,061 0,064 -  |

Продолжение табл. 55  |
	||||||||||||
Услов- ный проход Dy * Dy1
  |
		Услов- ный проход Dy * Dy1
  |
		Угольники  |
		Тройники  |
		Кресты  |
		Муфты  |
	|||||||
 L  |

 L1  |
		Мас- са, кг  |

 L  |

 L1  |
		Мас- са, кг  |

 L  |

 L1  |
		Мас- са, кг  |

 L  |
		Мас- са, кг  |
	||
 20 * 10 20 * 15 25 * 15 25 * 20 32 * 15 32 * 20 32 * 25 40 * 15 40 * 20 40 * 25 40 * 32 50 * 15 50 * 20 50 * 25 50 * 32 50 * 40
  |

 3/ 4 * 3/ 8 3/ 4 * 1/ 2 1 * 1/ 2 1 * 3/ 4 1 1 / 4 * 1/ 2 1 1/ 4 * 3/ 4 1 1/ 4 * 1 1 1/ 2 * 1/ 2 1 1/ 2 * 3/ 4 1 1/ 2 * 1 1 1/ 2 * 1 1/ 4 2 * 1/ 2 2 * 3/ 4 2 * 1 2 * 1 1/ 4 2 * 1 1/ 2  |

 28 30 32 35 34 36 40 - - 42 46 - - - - -  |

 28 31 34 36 38 41 42 - - 46 48 - - - - -  |

 0,103 0,134 0,173 0,204 0,234 0,260 0,321 - - 0,415 0,459 - - - - -  |

 28 30 32 35 34 36 40 36 38 42 46 38 40 44 48 52  |

 28 31 34 36 38 41 42 42 44 46 48 48 50 52 54 55  |

 0,168 0,183 0,255 0,285 0,352 0,382 0,430 0,459 0,494 0,552 0,616 0,672 0,714 0,788 0,867 0,940  |

 - 30 32 35 34 36 40 - 38 42 46 - - 44 48 52  |

 - 31 34 36 36 41 42 - 44 46 48 - - 52 54 55  |

 - 0,212 0,284 0,329 0,382 0,428 0,492 - 0,543 0,619 0,709 - - 0,859 0,964 1,055  |

 39 39 45 45 50 50 50 55 55 55 55 - - 65 65 65  |

 0,086 0,095 0,134 0,147 0,185 0,209 0,218 0,243 0,258 0,280 0,325 - - 0,416 0,447 0,473  |

* Масса приведена для варианта 1 (см. табл. 58).
ГОСТ предусматривает части с нере - Dн = 25 мм на Dy1 = 20 мм:
комендуемыми Dy = 65 * 32; 65 * 40; 65 * 50;
80 * 40; 80 * 50; 80 * 65; 100 * 65 и 100 * 80. Крест 25 * 20 ГОСТ 8952 – 75
П р и м е р ы о б о з н а ч е н и й: Пере -
ходный угольник без покрытия с Dy = 40 мм Переходная муфта без покрытия с
на Dy1 = 25 мм: D = 32 мм на Dy1 = 25мм:
Угольник 40 * 25 ГОСТ 8947 – 75 Муфта 32 * 25 ГОСТ 8957 – 75
Переходный тройник с Dy = 40 мм на П р и м е р ы о б о з н а ч е н и й: Трой-
Dy1 = 3мм c цинковым покрытием: ник с двумя переходами без покрытия с
Dy = 25 мм на Dy1 = 15 мм и Dy2 = 20 мм.
Тройник Ц – 40 * 32 ГОСТ 8949 – 75
Тройник 25 * 15 * 20 ГОСТ 8950 – 75
Переходный крест без покрытия с
То же , цинковым покрытием:
Тройник Ц – 25 * 15 * 20 ГОСТ 8950 –75
