3 Расчетная схема вагона и принятые допущения
Расчет производился методом конечных элементов с использованием расчетного пакета "Ansys" версия 13.0. Для расчета использовалась балочная конечно-элементная модель кузова крытого вагона. Расчетная модель включает 59420 элементов и 66220 узлов.
Для описания каркаса использовались стержневые конечные элементы типа ВЕАМ189, для описания обшивки – пластинчатые конечные элементы типа SHELL181.
Вид конечно-элементной модели кузова крытого вагона показан на рисунке 11.

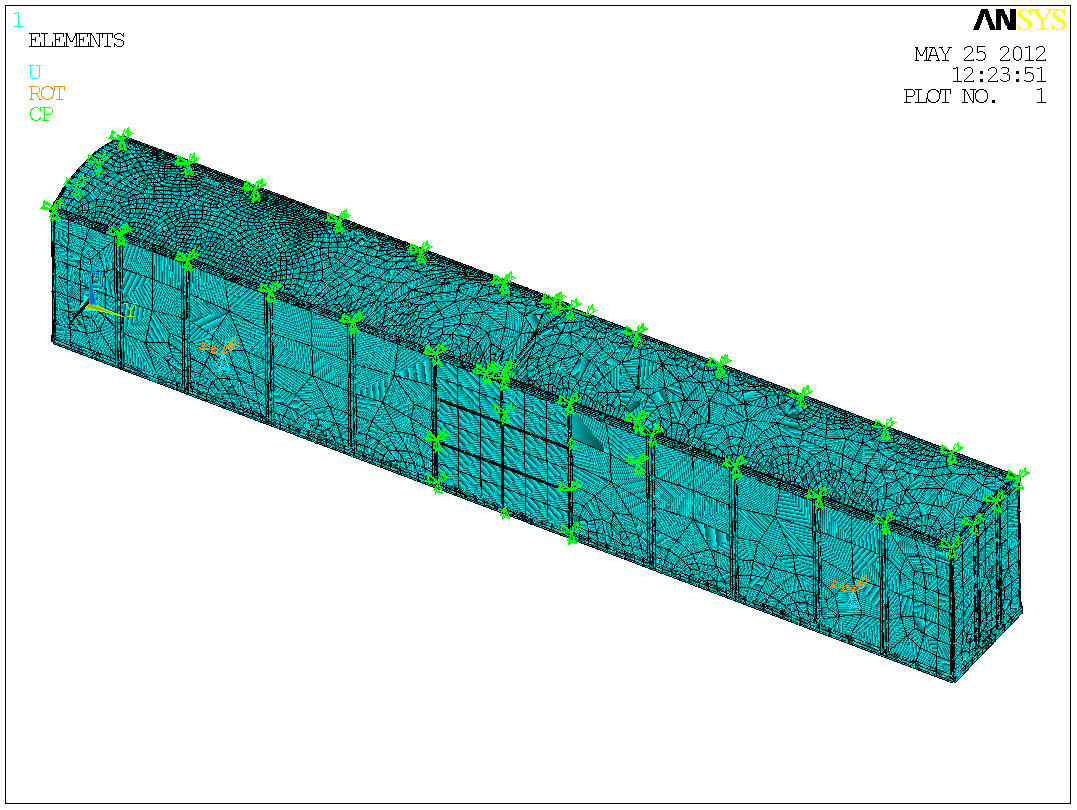

Рисунок 11 – Конечно-элементная модель кузова крытого вагона
В качестве кинематических граничных условий были приняты:
– ограничение вертикальных и поперечных перемещений в шкворневых узлах рамы, ограничение вращения вокруг продольной оси;
– ограничение продольных перемещений в плоскостях заднего и переднего упоров.
4 Расчет конструкции на прочность, анализ результатов
4.1 Расчет прочности при I режиме
4.1.1 Динамическая нагрузка (I режим удар)

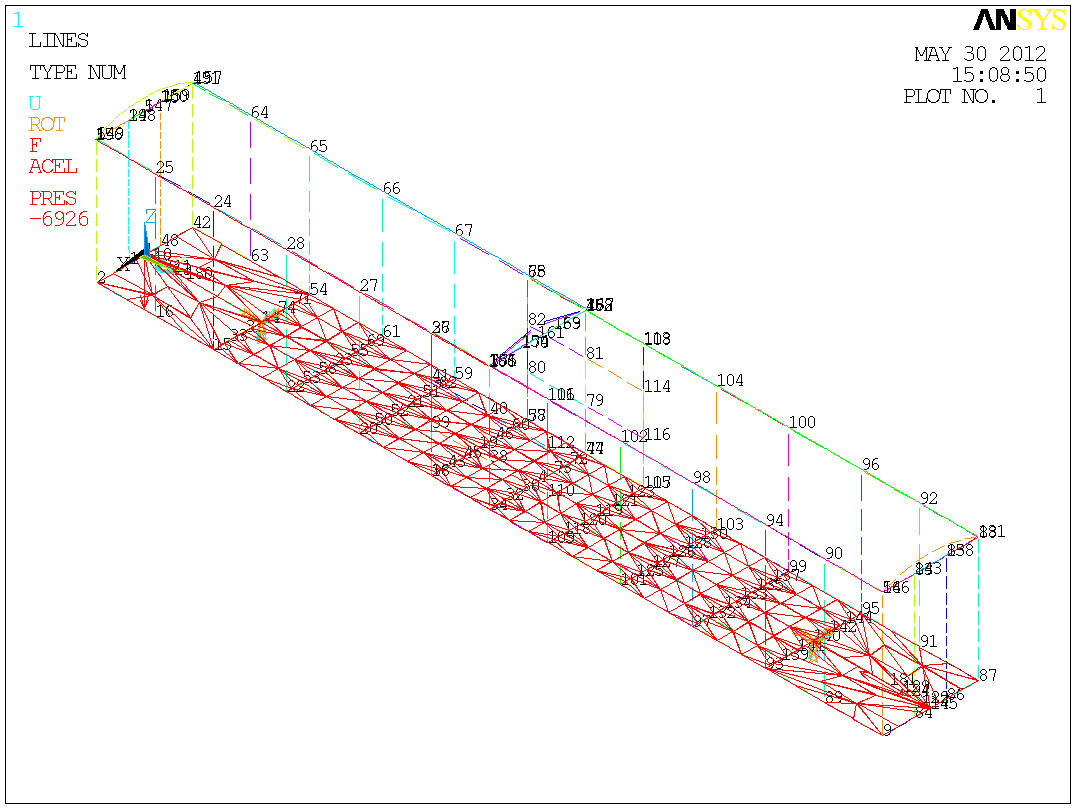

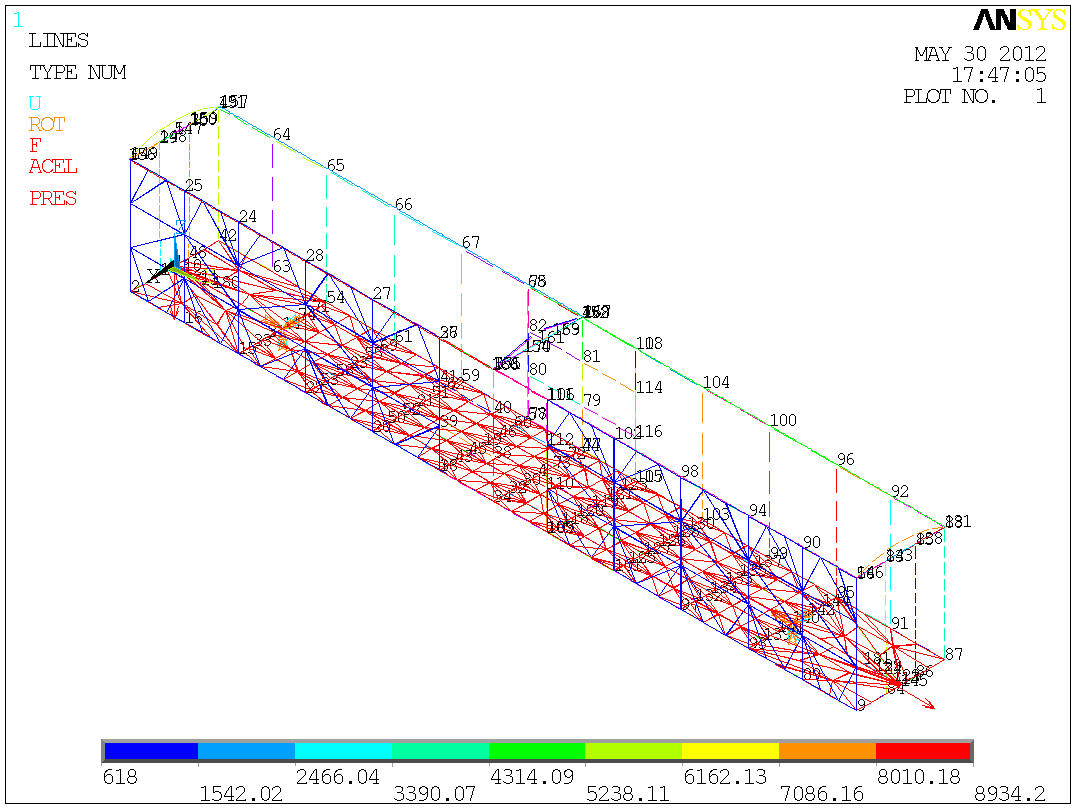

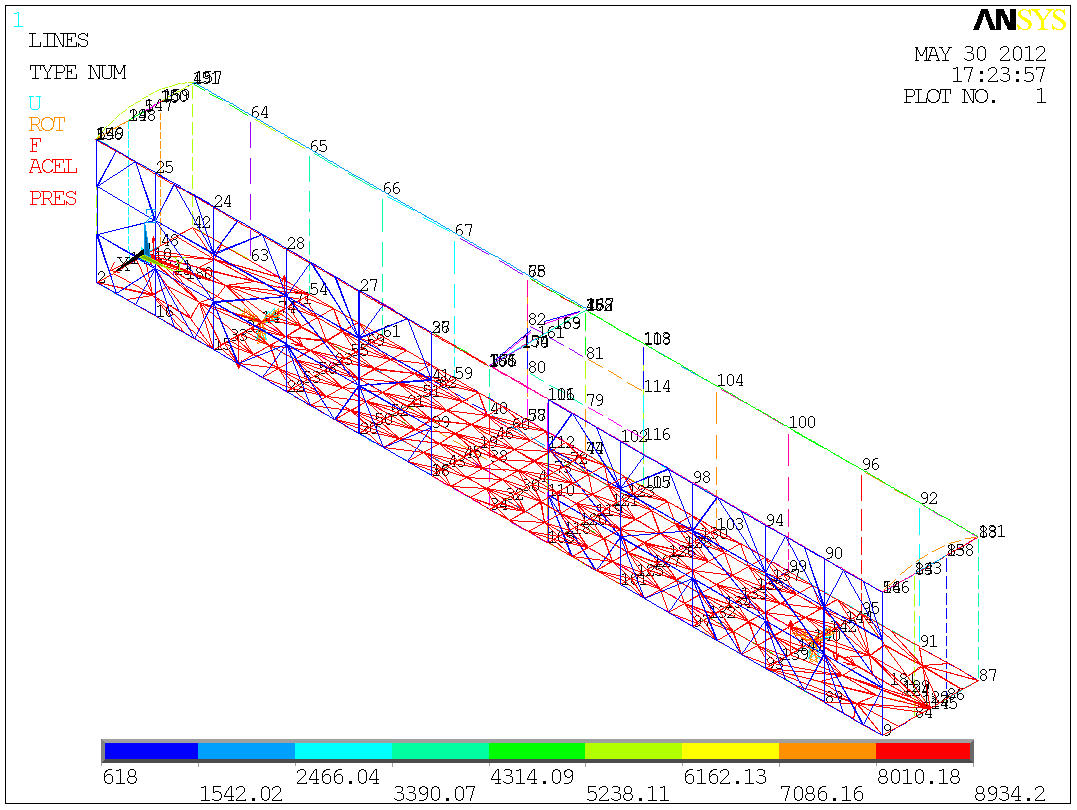

Рисунок 12 − Кинематические и граничные условия

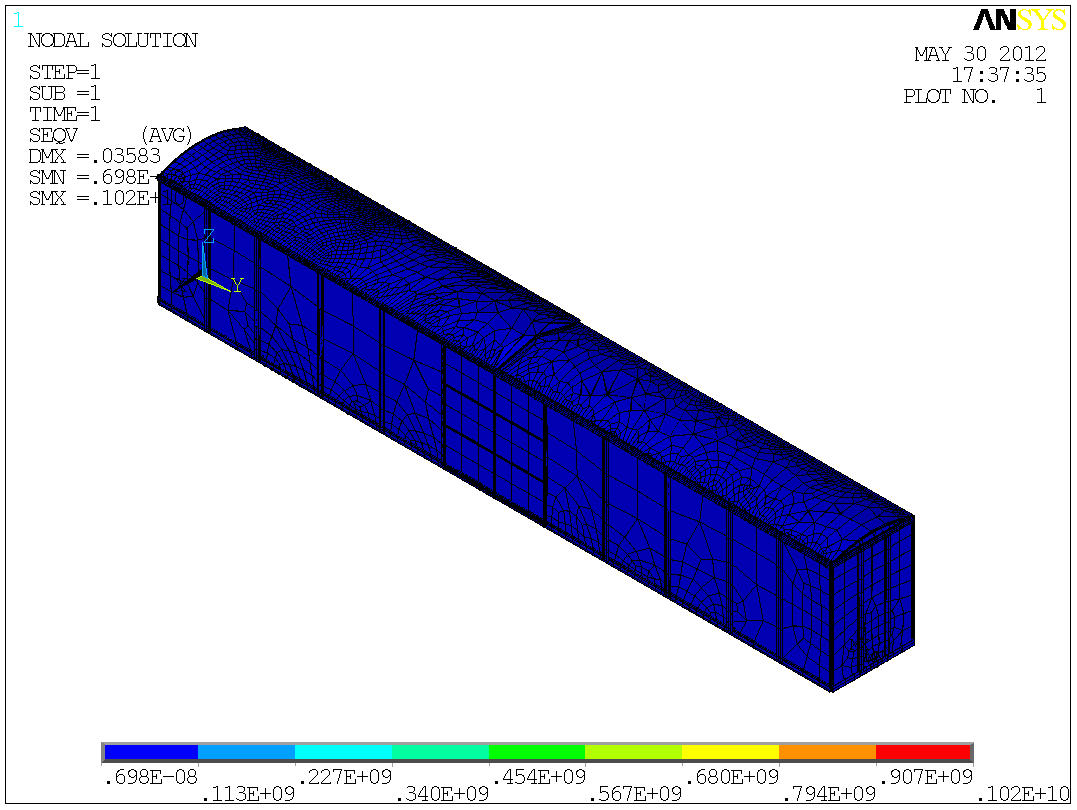

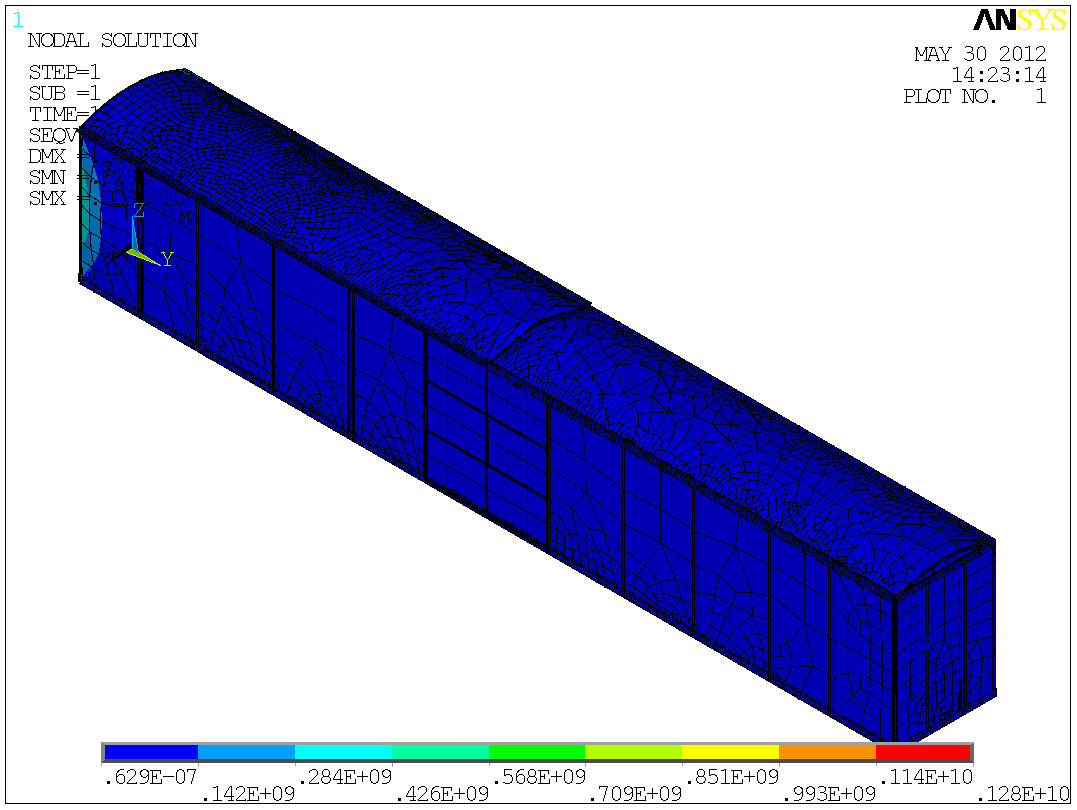

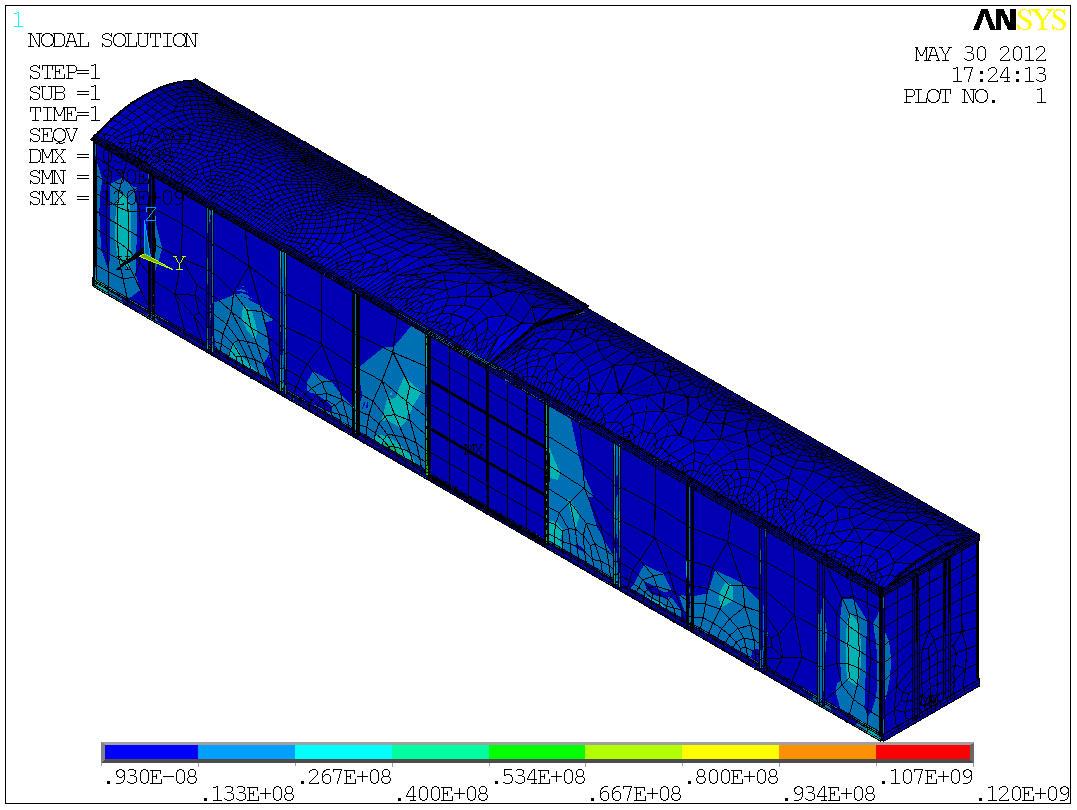

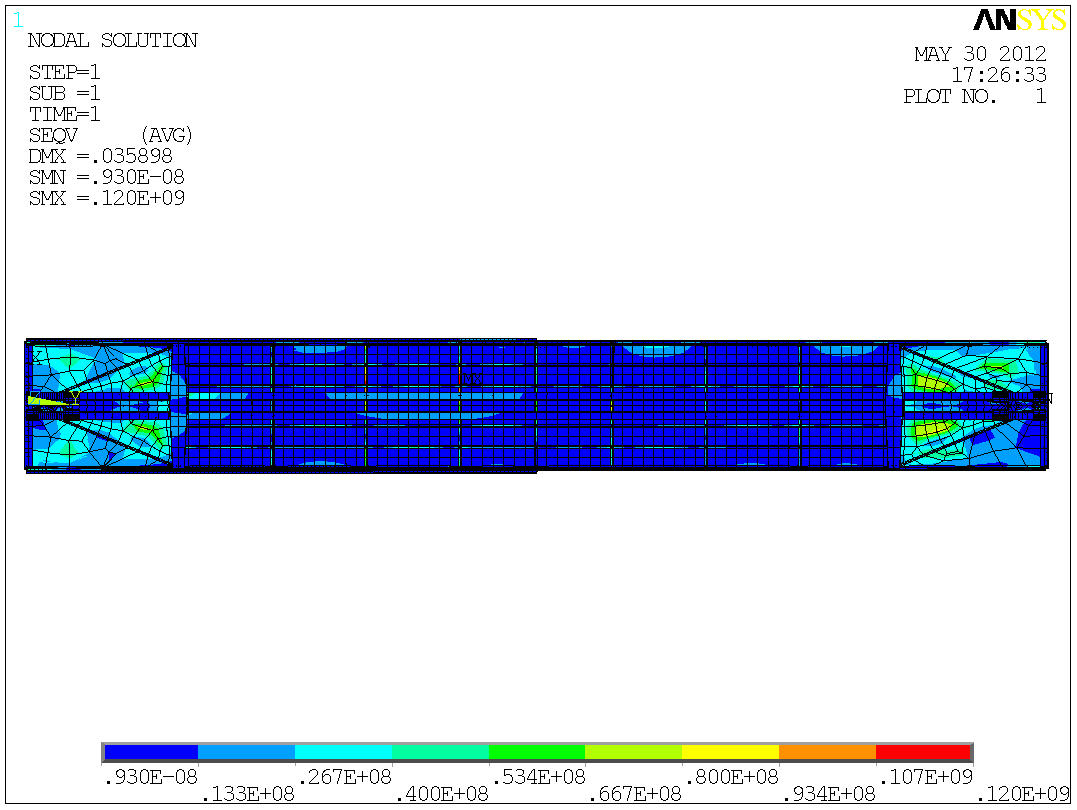

Рисунок 13 − Распределение эквивалентных напряжений в вагоне

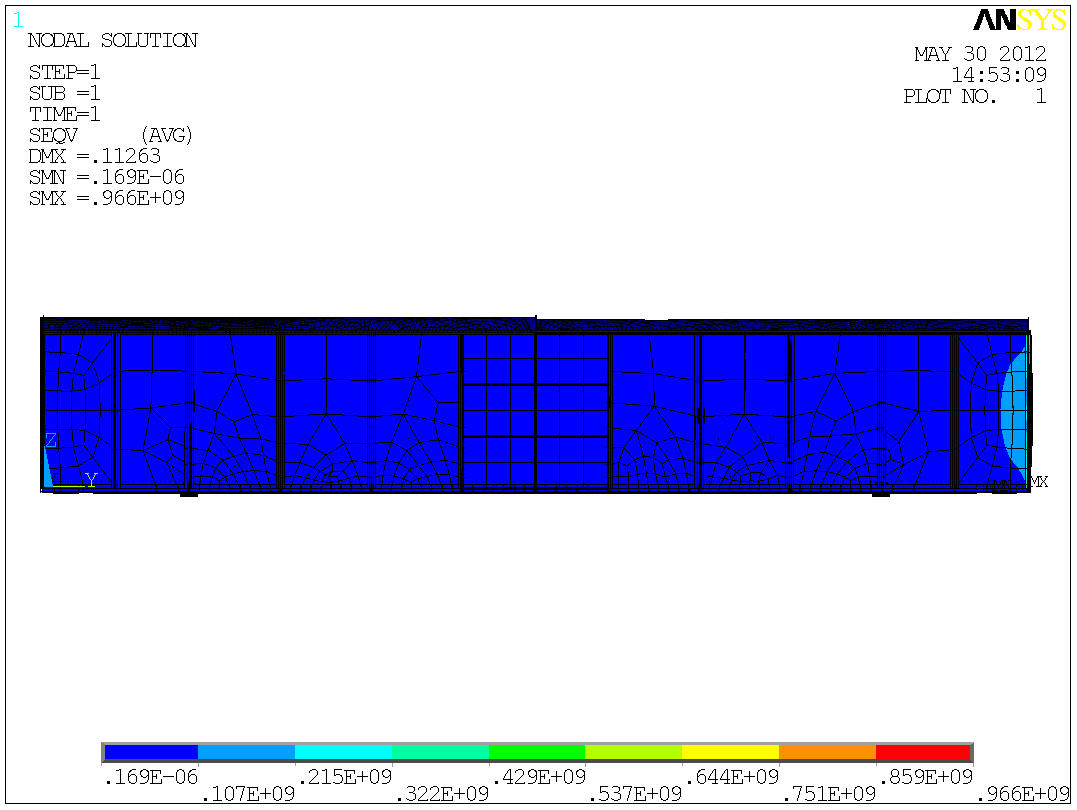

а)
б)

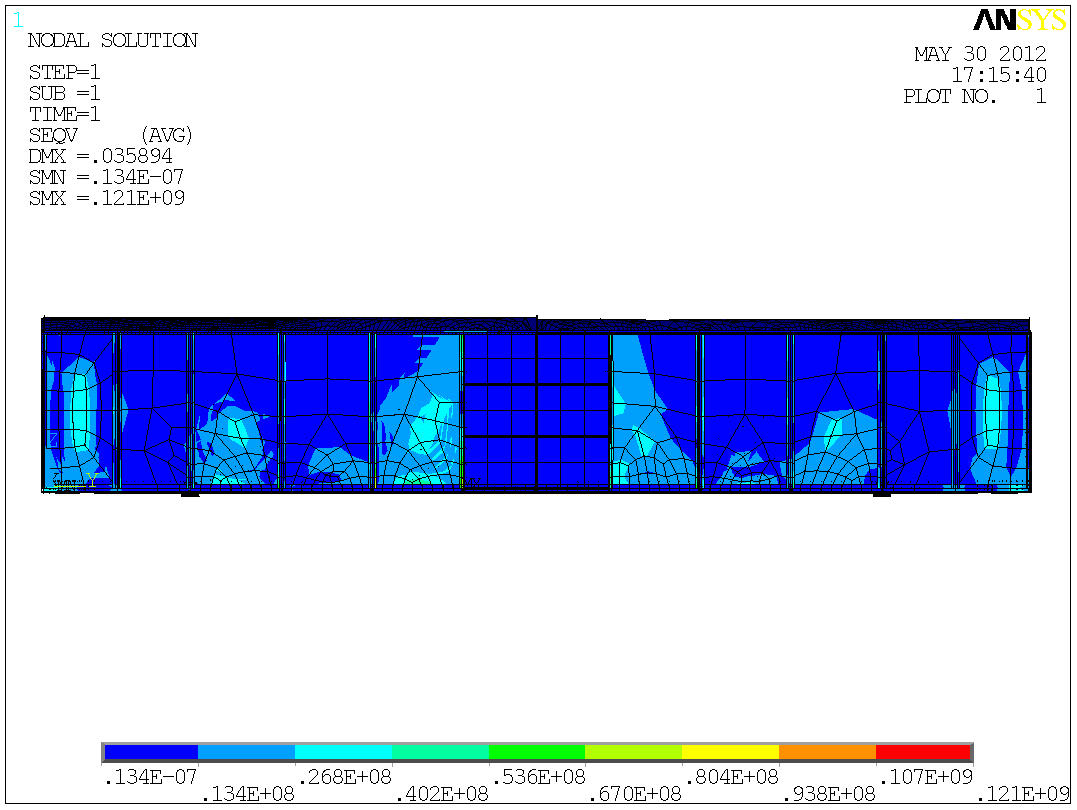

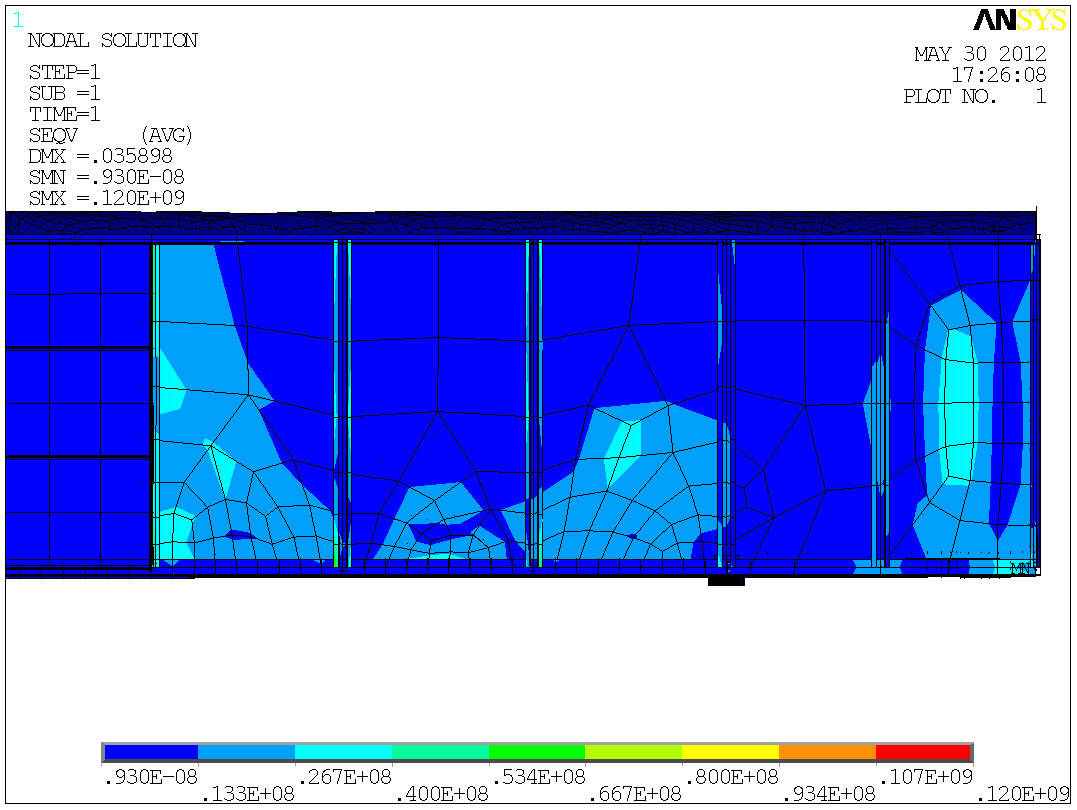

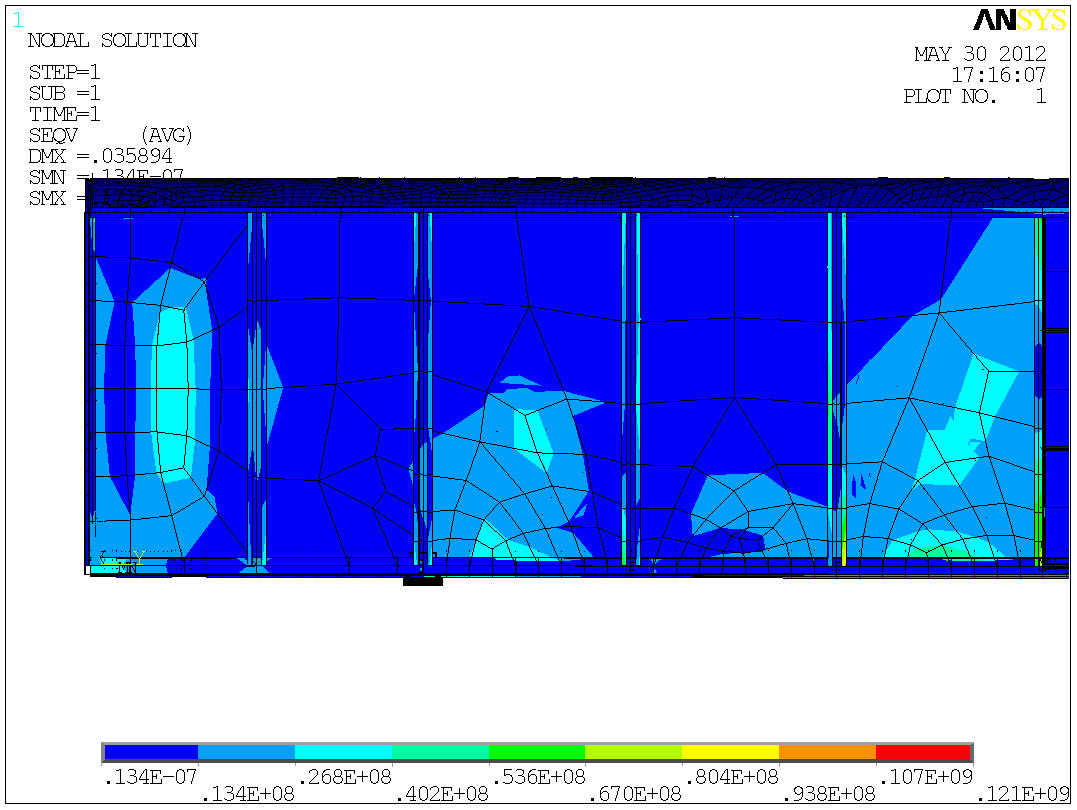

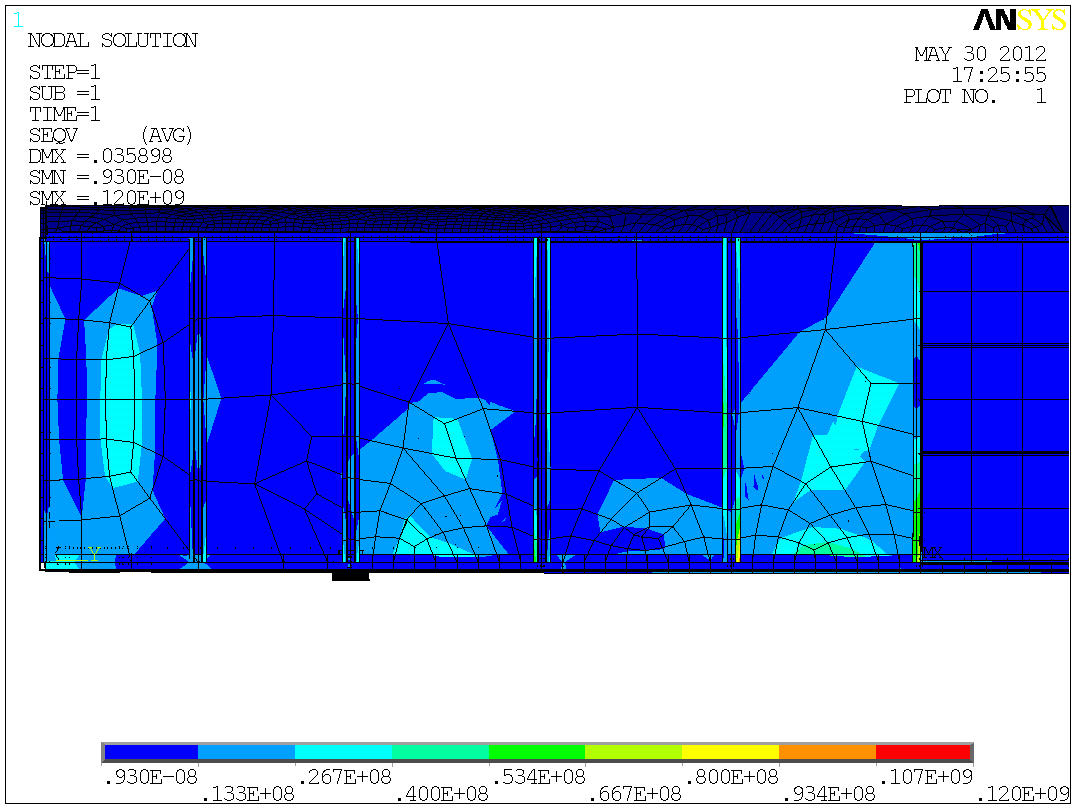

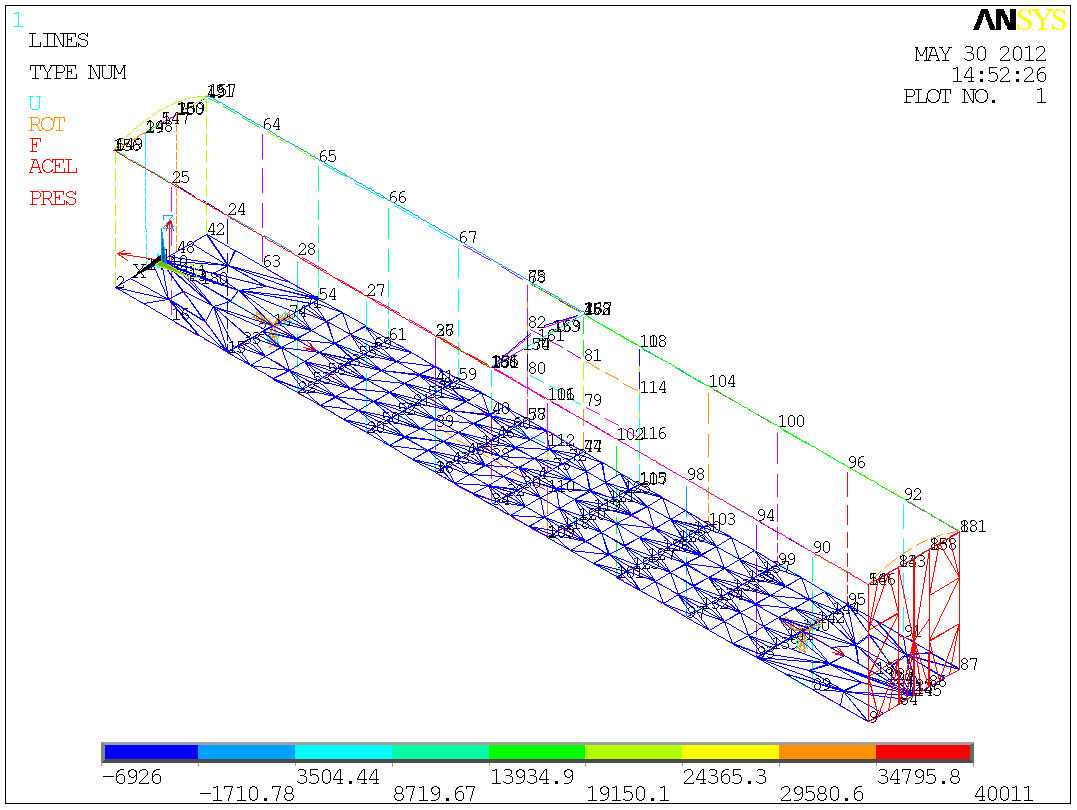

Рисунок 14 – Распределение эквивалентных напряжений в боковой стене
а) общий вид; б) участок с максимальными напряжениями

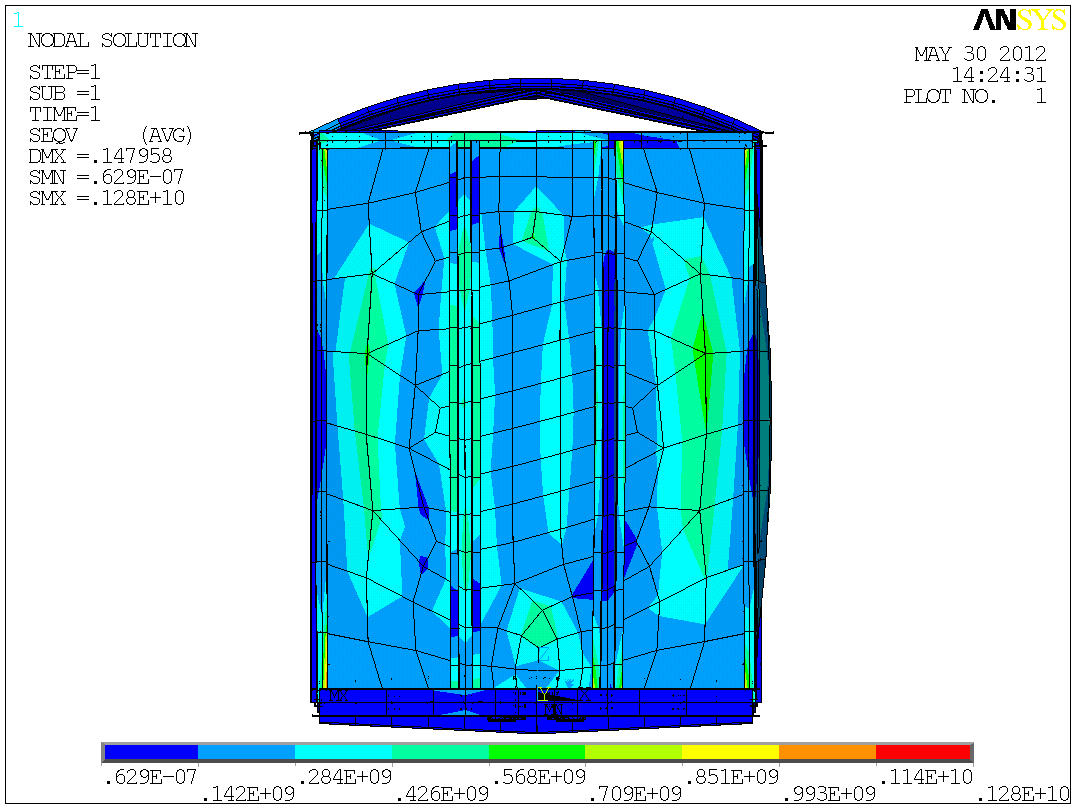

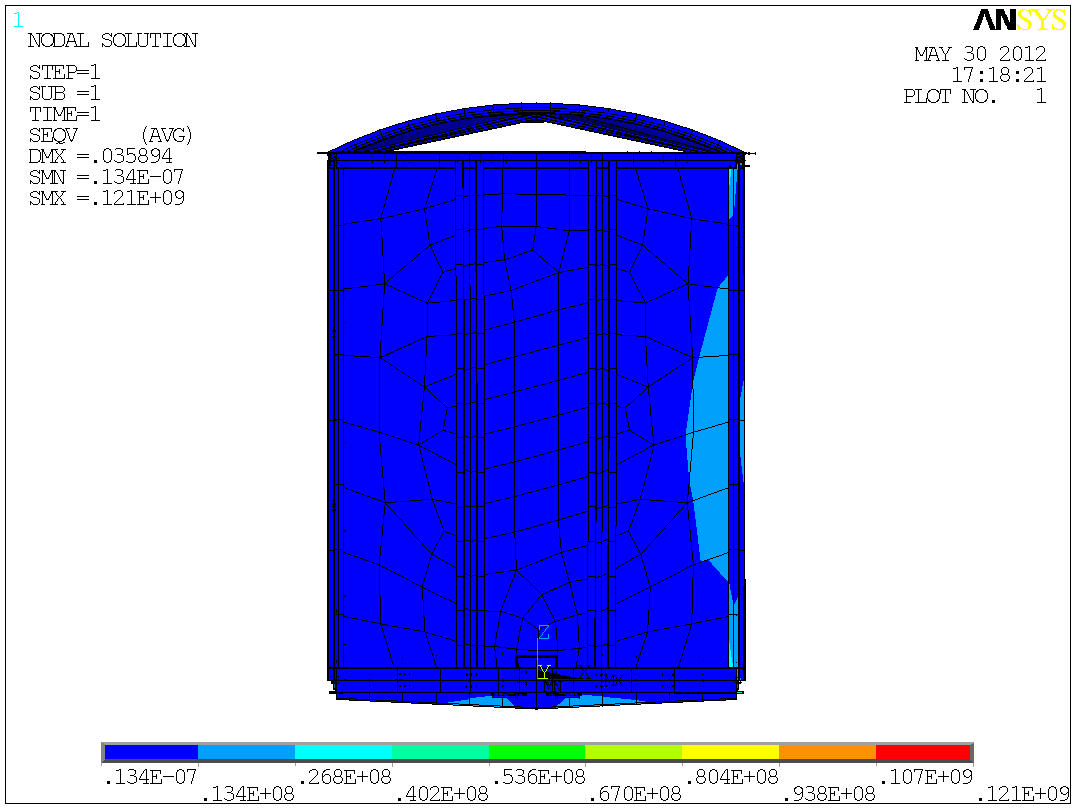

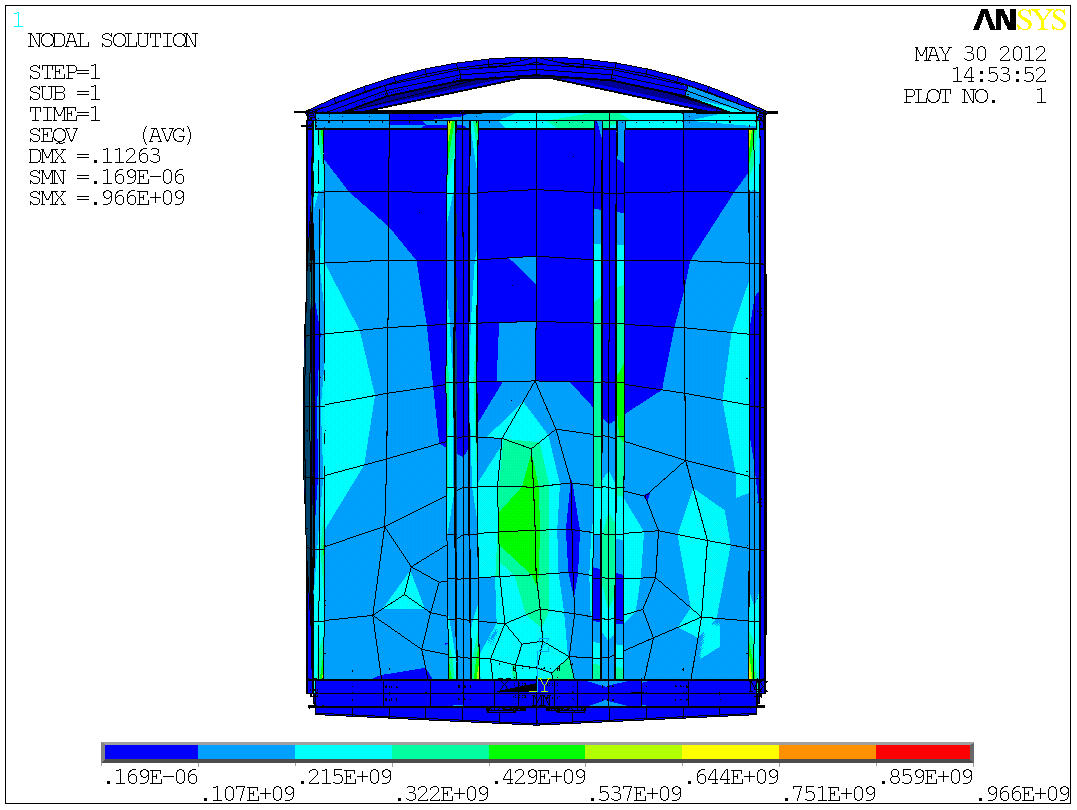

Рисунок 15 − Распределение эквивалентных напряжений в торцевой стене вагона (закрепление)
4.1.2 Квазистатическая нагрузка (I режим сжатие)

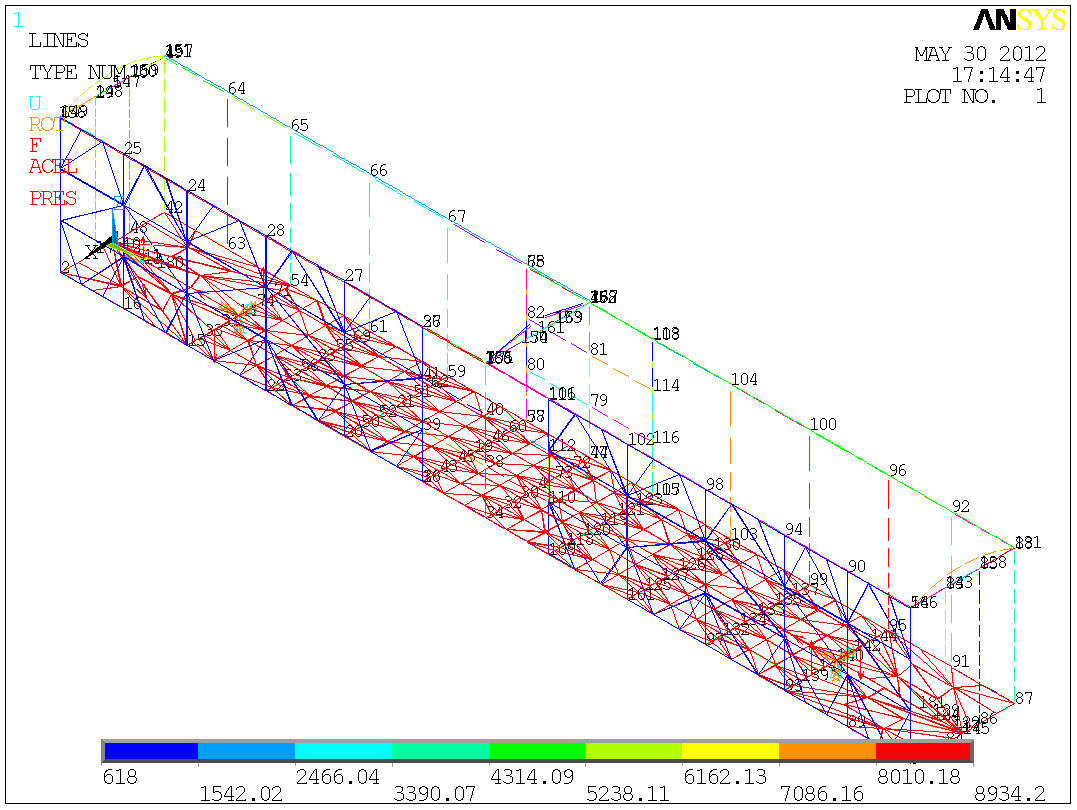

Рисунок 16 − Кинематические и граничные условия модели

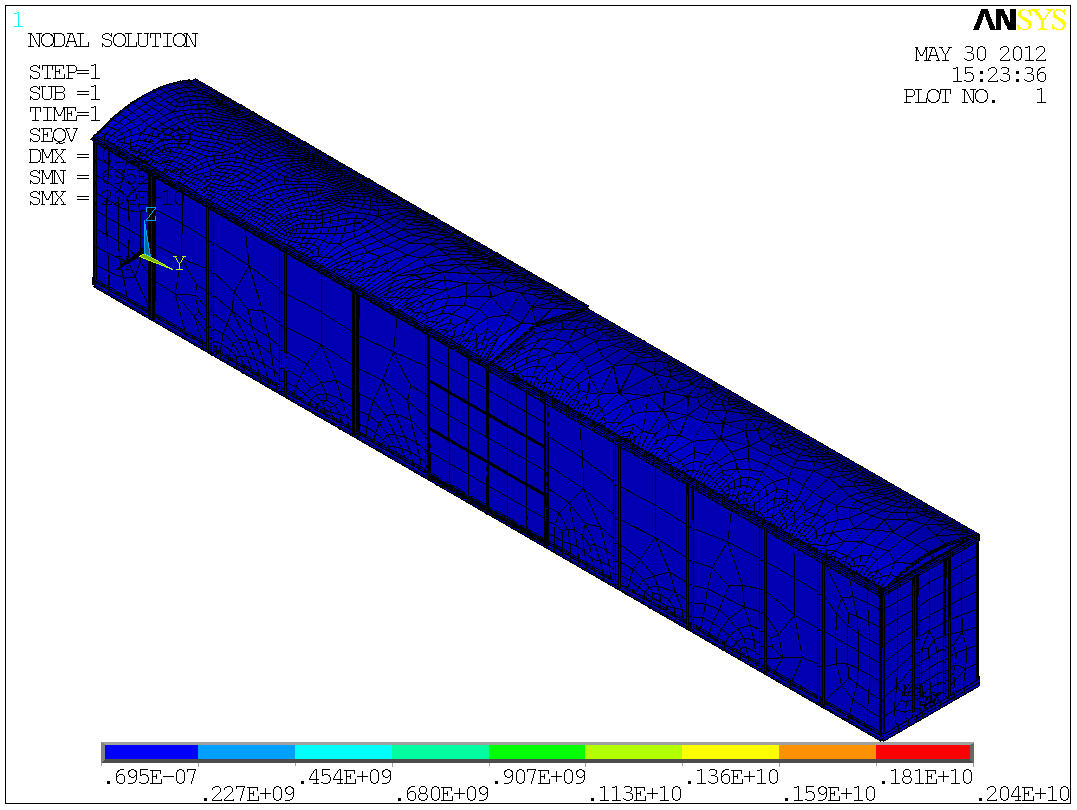

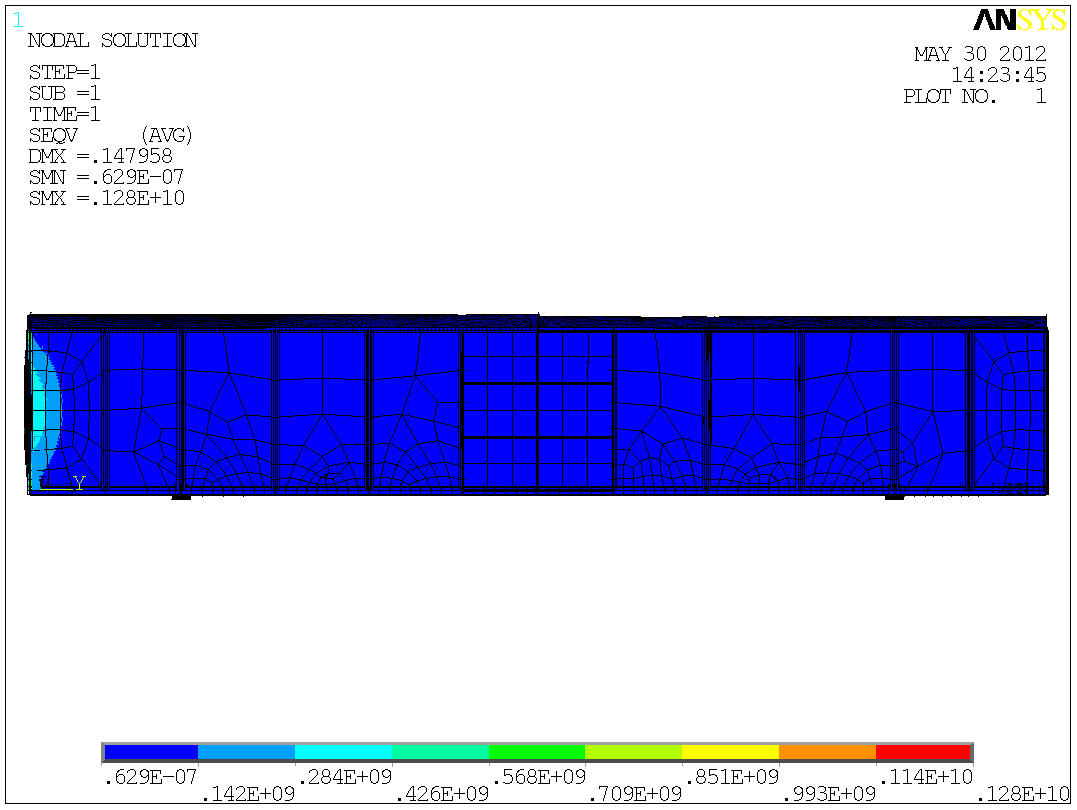

Рисунок 17 − Распределение эквивалентных напряжений в вагоне
4.1.3 Динамическая нагрузка (I режим рывок)
Рисунок 18 − Кинематические и граничные условия модели

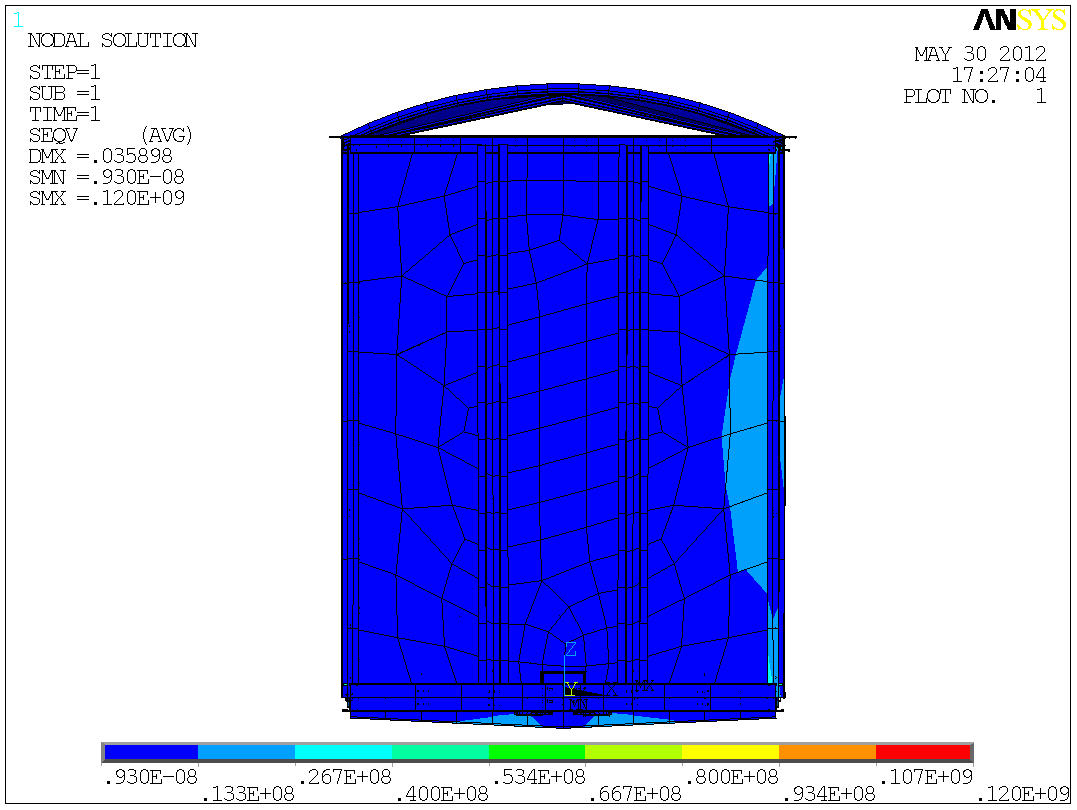

Рисунок 19 − Распределение эквивалентных напряжений в торцевой стене (закрепление)
а)
б)

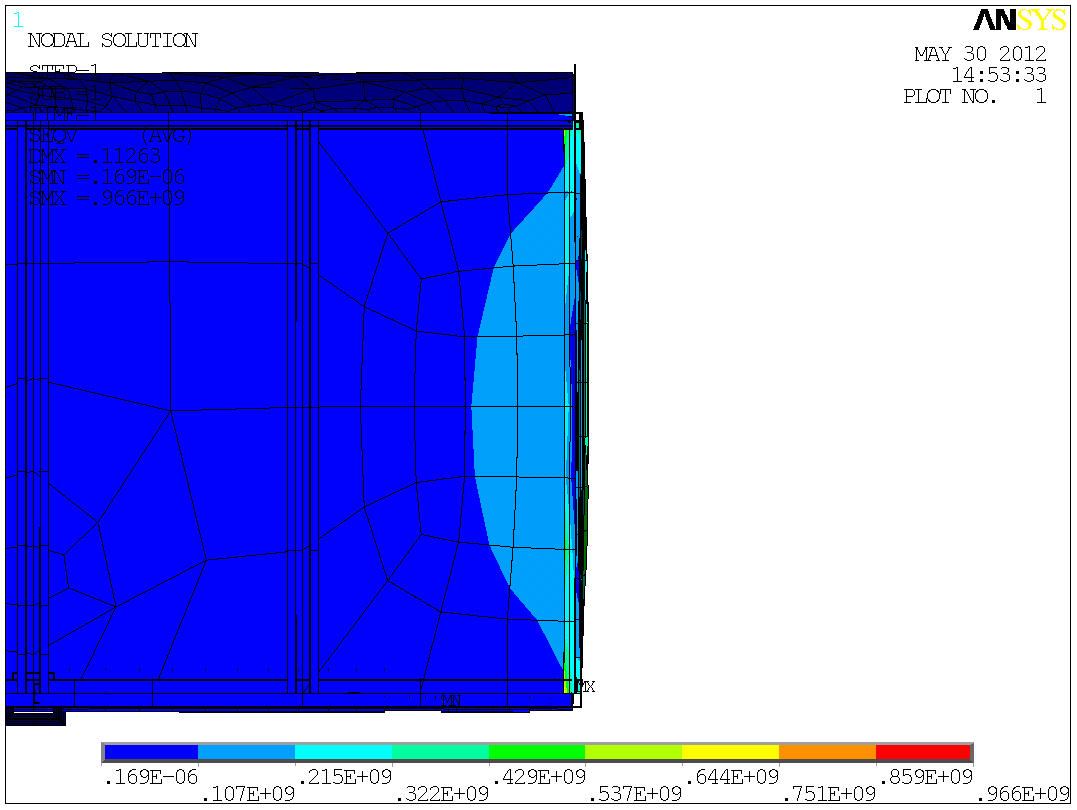

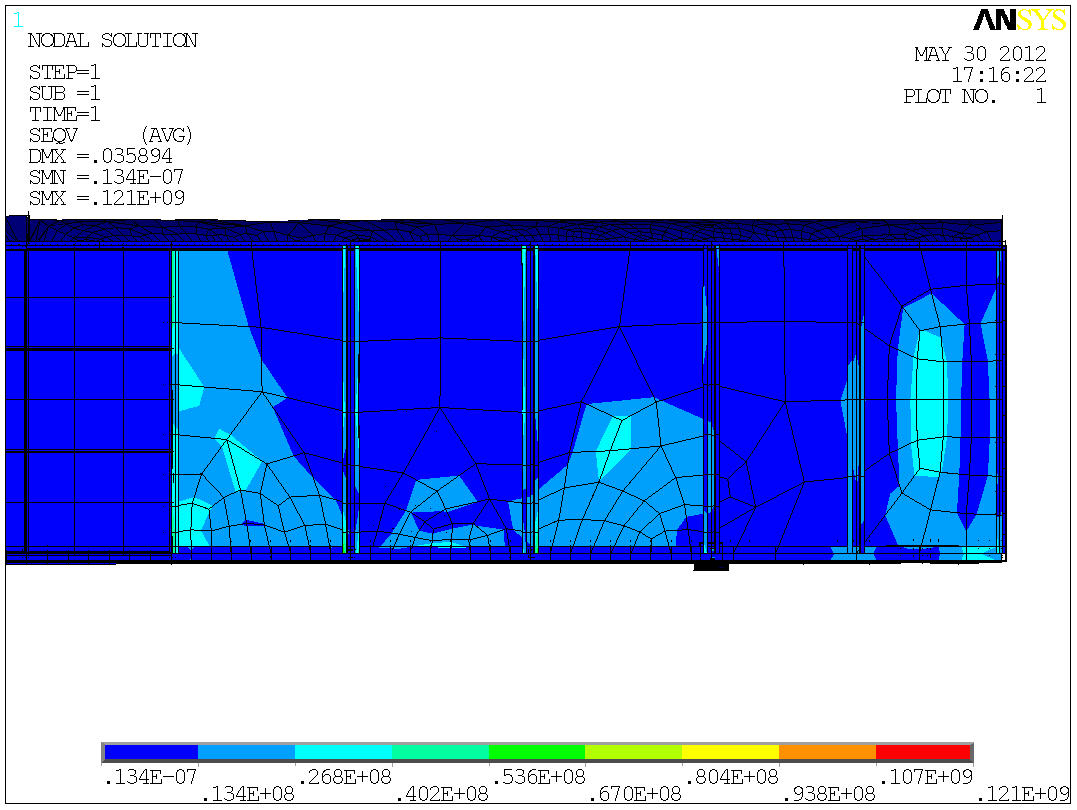

Рисунок 20 − Распределение эквивалентных напряжений в боковой стене
а) общий вид; б) участок с максимальными напряжениями
4.1.4 Квазистатическая нагрузка (I режим растяжение)
Рисунок 21 − Кинематические и граничные условия
Рисунок 22 − Распределение эквивалентных напряжений в вагоне
4.1.5 Выводы по I режиму
Максимальные напряжения возникают при динамическом силовом нагружении (удар-рывок) в зоне торцевой стены. Однако на практике данных напряжений не возникает, так как:
металл обшивки начинает работать на растяжение;
нагружается каркас конструкции.
В остальных узлах вагона рассчитанные напряжения не превышают допускаемого в 350 МПа.
Кроме того, из расчета видно, что напряжения в крыше от нагрузок расчетного режима – не возникают.
4.2 Расчет прочности при III режиме
4.2.1 Динамическая нагрузка (III режим, удар)
Рисунок 23 − Кинематические и граничные условия
Рисунок 24 − Распределение эквивалентных напряжений в вагоне
а)
б)
в)
Рисунок 25 − Распределение эквивалентных напряжений в боковой стене
а) общий вид; б), в) участки с максимальными напряжениями
Рисунок 26 – Распределение эквивалентных напряжений в торцевой стене вагона (закрепления)
4.2.2 Квазистатическая нагрузка (III режим, сжатие)
Рисунок 27 − Кинематические и граничные условия модели
Рисунок 28 − Распределение эквивалентных напряжений в вагоне
4.2.3 Динамическая нагрузка (III режим, рывок)
Рисунок 29 − Кинематические и граничные условия модели
Рисунок 30 − Распределение эквивалентных напряжений в вагоне
а)
б)
в)
Рисунок 31 − Распределение эквивалентных напряжений в боковой стене
а) общий вид; б), в) участки с максимальными напряжениями
Рисунок 32 − Распределение эквивалентных напряжений в торцевой стене вагона (закрепление)
а)
б)
в)

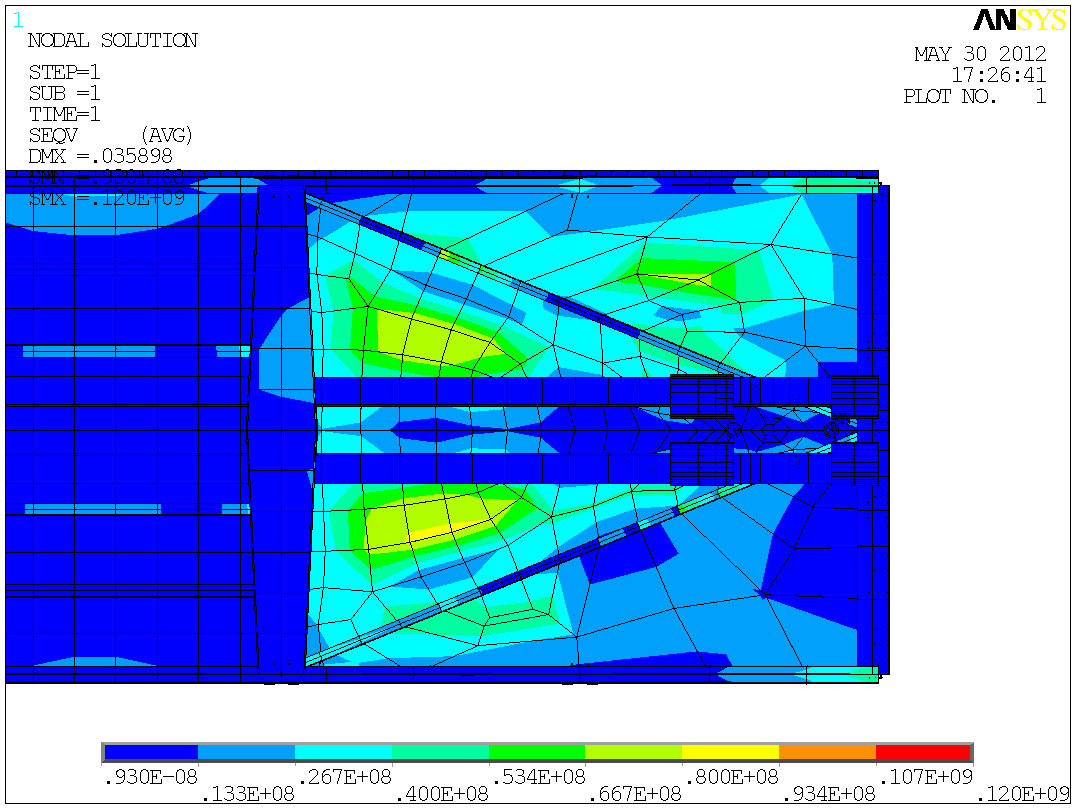

Рисунок 33 − Распределение эквивалентных напряжений по раме вагона и элементами обшивки
а) общий вид; б), в) участки с максимальными напряжениями
4.2.4 Квазистатическая нагрузка (III режим, растяжение)
Рисунок 34 − Кинематические и граничные условия модели
Рисунок 35 − Распределение эквивалентных напряжений в вагоне
4.2.5 Выводы по III режиму
Максимальные напряжения возникают при динамическом нагружении кузова (удар-рывок) в зоне боковой стены и между шкворневой и концевой балкой пола модели. Величина расчетного напряжения даже в наибольшем значении не превышает допустимого значения.
Так же следует отметить, что нагрузки третьего расчетного режима не оказывают никакого воздействия на крышу вагона.
