12)Гидростатический напор

ГИДРОСТАТИЧЕСКИЙ НАПОР (по Н. Н. Павловскому) — запас потенциальной энергии, выражаемый суммой двух величин: отметки точки относительно принятой плоскости сравнения и приведенной высоты давления. Г. н. определяют по подъему воды в пьезометрической трубке, т. е. с учетом атмосферного (или другого) давления на водную поверхность.

-гидростат напор

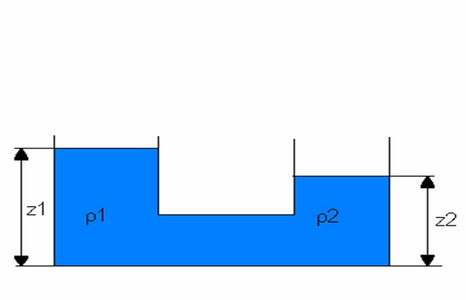

13)Сообщающиеся сосуды – это объем ж, имеющие неск свободных поверх-ей. При этом 2 любы точки этих объемов м.б содинены непрерывной линией. Рис. рассмотрим 2 открытых сообщающихся сосуда, в к-х аход-ся не смешивающие ж разных плотностей . рис.

Проведем плоскость сравнения через поверхность раздела разнородных жидкостей р₁₌р₂, =ρ₂/ρ₁

Ровни свободных поверхностей сообщающихся сосудов относ-но пл-ти раздела разнородных жидкостей обратно пропорц-ны их плотности. ρ₂=ρ₁ - - z₀₁=z₀₂ Т.е уровни своб-х поверхностей в открытых сообщающихся сосудах с однород-ой ж одинаковы.

14)Манометрическое давление. Пьезометрическая высота.

Манометрическое (избыточное) давление - превышение гидростатического давления над атмосферным: p_изб = p - p_атм.

.

Пьезометрическая высота - высота столбика жидкости, который своим весом может создать давление, равное избыточному.

15)Вакуум. Вакуумметрическая высота.

Вакуум - разность между атмосферным и гидростатическим давлением: p_вак = p_атм – p

Вакуумметрическая высота - разность атмосферного и полного давлений в точке.

Рассмотрим закрытый сосуд,с давлением насв.пов-ти меньше атомсферного.Подключим к А обрат пьезометр,в э том случае пьезометр уровень будет ниже уровня Ж.

16)Единицы измерения давления.

• Паскаль (ньютон на квадратный метр)

• Бар(в метрологии)=1,02кг*с/м2

• Миллиметр ртутного столба (торр)=133,3Па

• Миллиметр водяного (или водного) столба=9806Па

• Атмосфера

  • Атмосфера физическая

  • Атмосфера техническая(измеряют в технике)=1кг*с/м2=10^5

Приборы:Манометр,пьезометр,Вакууметр,Моновакууметр,Дифманометр,Барометр.По принципу работы:жилкостные и механические(пруж,мембранные)
