Составные транзисторы

В различной РЭА используют так называемые составные транзисторы, рис.2.53.

Рис. 2.53. Схемы составного транзистора n-p-n- типа

а. – схема Дарлингтона;

б. – схема Шиклаи.

Составной транзистор состоит минимум из двух транзисторов. Составные транзисторы обладают двумя важными особенностями: высоким коэффициентом усиления, равным произведению коэффициентов усиления составляющих транзисторов, и высоким входным сопротивлением.

Напряжение база–эмиттер повышено и складывается из соответствующих напряжений составляющих транзисторов.

Иногда составные транзисторы выпускаются в едином корпусе с тремя выводами. Так, например, транзисторы большой мощности КТ 825 и КТ 827 являются составными. Их коэффициент усиления = 800…18000, что не характерно для одиночных мощных транзисторов.

Эмиттерный повторитель

На рис.2.54 приведена схема включения транзистора как повторителя напряжения. Нагрузка включается в цепь эмиттера. Особенность схемы в том, что на эмиттере транзистора практически «повторяется» напряжение, приложенное к базе транзистора. Очевидно, что U_н = Е_г – U_бэ. Величина U_бэ практически постоянна и равна 0,2…0,6В в зависимости от типа транзистора (кремниевый или германиевый). Если напряжение Е_г составляет единицу вольт и более, можно считать, что U_н = Е_г.

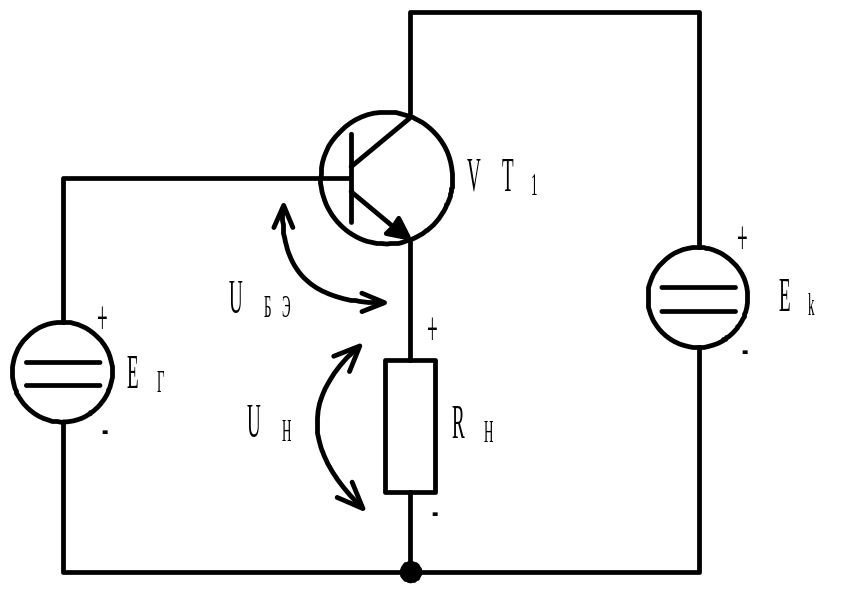

Рис. 2.54. Схема эмиттерного повторителя.

2.6. Усилительные устройства

Усилительные устройства (усилители) являются очень распространенными. Они могут выполняться как в виде отдельных устройств, так и входить в качестве функциональных узлов в состав различной аппаратуры. Процесс усиления сигнала иллюстрирует рис.2.58.

Усилитель является преобразователем мощности источника питания в мощность нагрузки. Процессом преобразования управляет источник усиливаемого сигнала (генератор). Можно сказать, что генератор задает функцию преобразования мощности источника питания в мощность нагрузки.

Усилитель характеризуется входным R_вх и выходным R_вых сопротивлениями.

Рис. 2.58. Подключение усилителя к источнику питания, генератору и нагрузке.

Генератор создает на входе усилителя сигнал с параметрами U_вх, I_вх, P_вх. Усилитель преобразует этот сигнал в выходной сигнал с параметрами U_вых, I_вых, P_вых. Процесс усиления сигнала имеет место быть только в случае, если P_вых > P_вх.

2.6.1. Электрические показатели усилителей

Они характеризуют свойства усилителя. С их помощью дается объективная оценка при определении технического состояния усилителя и при сравнении свойств усилителей.

Относительные энергетические показатели

Они дают информацию о том, во сколько раз обеспечивается усиление. Это такие показатели как:

1. коэффициент усиления по мощности К_р = Р_вых/Р_вх;

2. коэффициент усиления по току K_i = I_вых/I_вх;

3. коэффициент усиления по напряжению K_u = U_вых/U_вх.

Все эти показатели связаны уравнением: К_р = K_i K_u.

Показатели усиления могут быть выражены в децибелах:

К_р[дБ] = 10 lg К_р; K_i[дБ] = 20 lg K_i; K_u[дБ] = 20 lg K_u.
