Система регулирования уровня в парогенераторе.
Вместо барабана котла говорим и пишем ПГ.

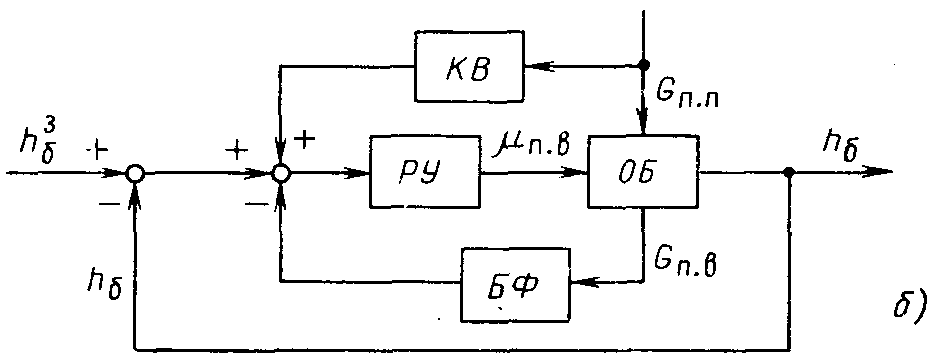

Система регулирования уровня в барабане котла. Применяемая в настоящее время схема регулирования уровня в барабанах котлов приведена на рис. 1 17, а. На вход регулятора уровня РУ подается взвешенная сумма (значения весовых коэффициентов устанавливаются в БФ и KB) сигналов, определяющих текущие значения уровня в барабане hб (0 (основной регулируемой величины), расхода питательной воды Gn.B (г) (вспомогательной переменной состояния) и расхода перегретого пара из котла Gn.n (t) (возмущающего воздействия).
Для того, чтобы система работала без остаточной неравномерности, весовые коэффициенты БФ и KB подбираются таким образом, чтобы в установившихся режимах, когда GnB = Gn.n, их сигналы взаимно компенсировались.
Необходимость применения сравнительно сложной системы регулирования для такого, казалось бы, очень простого объекта, как барабан котла обусловлена наличием в современных котлах высокого давления своеобразного эффекта «вскипания» уровня. Сущность этого явления состоит в следующем.
Пусть в какой-то момент времени регулятор турбины открывает клапан подвода пара к турбине, увеличивая расход перегретого пара из котла Gu,n. Это должно было бы привести к падению уровня воды в барабане котла, однако в действительности сначала уровень быстро возрастает («вскипает») и лишь спустя некоторое время начинает меняться в «правильном» направлении (уменьшаться). Объясняется это тем, что в экранных трубах и барабанах котлов высокого давления находится не вода, а пароводяная смесь, объем которой зависит от давления. Увеличение открытия клапана турбины приводит к немедленному падению давления над поверхностью испарения в барабане, объем пароводяной смеси увеличивается, что проявляется во временном увеличении уровня. Аналогичное явление, но в другом направлении происходит при уменьшении степени открытия клапана турбины.
Способы регулирования давления пара перед турбиной.
Регулирование давления пара осуществляется путем:
изменения расхода пара на турбину;
изменения генерации пара;
сброса пара в конденсаторы и другие сбросные устройства.
Первый способ регулирования может быть применен только при работе турбины на мощную энергосистему (частота которой практически не зависит от мощности, вырабатываемой данной турбиной) и осуществляется путем воздействия регулятора давления на синхронизатор турбины.
Действительно, если, например, увеличивается частота сети, регулятор частоты вращения турбины прикрывает регулирующие клапаны, вызывая тем самым уменьшение расхода пара на турбину и ее мощности. Отсутствие баланса между генерацией пара и его потреблением приведет к увеличению давления пара перед турбиной, что заставит регулятор давления перемещать синхронизатор турбины в сторону, соответствующую открытию клапанов, возвращая расход пара и мощность турбины к прежнему значению, но уже при новой частоте. С другой стороны, например, при увеличении мощности реактора, а следовательно, и генерации пара будет происходить повышение давления, и регулятор давления будет с помощью синхронизатора открывать клапаны турбины при той же частоте системы.
Регулирование давления путем сброса пара в специальные пароприемные устройства является наиболее быстродействующим способом и широко применяется на АЭС в аварийных ситуациях (срабатывание стопорных клапанов одной из турбин, отключение турбогенераторов блока от сети). Обычно предусматривается несколько устройств, принимающих пар в этих режимах (конденсаторы турбин, технологические конденсаторы, барботеры), кроме того, возможен сброс пара в атмосферу. Нормально клапаны, управляющие сбросом пара, закрыты и открываются либо при появлении сигнала об аварийной ситуации, либо при повышении давления перед турбиной. С помощью этого метода можно отрабатывать возмущения, связанные лишь со снижением потребления пара. Для отработки возмущений, связанных с увеличением потребления пара при постоянной мощности реактора, необходимо иметь постоянный сброс пара, уменьшая который можно добиться быстрого увеличения мощности турбины. Из-за своей очевидной неэкономичности этот способ не нашел широкого применения на АЭС и может быть рекомендован лишь в исключительных случаях, например если в связи с необходимостью регулирования частоты системы к мобильности АЭС предъявляются дополнительные требования, превосходящие возможности реактора.
Одним из способов построения системы регулирования давления сбросом пара является установка нескольких астатических регуляторов, каждый из которых управляет своим клапаном, изменяющим сброс в одно из пароприемных устройств. Заданное значение давления этих регуляторов должно быть выше значения, поддерживаемого основным регулятором, с тем, чтобы при нормальной работе клапаны сброса были бы закрыты.
