1.2 Нормативные ссылки
(1) Следующие нормативные документы содержат положения, которые, посредством приведения ссылок в настоящем документе, составляют положения настоящего Европейского стандарта. Для датированных ссылок последующие их изменения или пересмотр не применяют. Поощряется исследование возможности применения последних изданий приведенных ниже нормативных документов сторонами по соглашениям, основанным на настоящем Международном стандарте. Для недатированных ссылок применяют последнее издание нормативного документа, на который приведена ссылка.
Европейские стандарты:
EN 1990:2002 Еврокод. Основы проектирования конструкций
EN 1990:2002/А1 Еврокод. Основы проектирования конструкций/поправка А1 — приложение А2: применение к мостам
EN 1991-1-4 Еврокод 1. Воздействия на конструкции. Часть 1-4. Ветровые нагрузки
EN 1991-2 Еврокод 1. Воздействия на конструкции. Часть 2. Транспортные нагрузки на мосты
EN 1992-1-1 Еврокод 2. Проектирование бетонных конструкций. Часть 1-1. Общие правила и правила для зданий
EN 1992-2 Еврокод 2. Проектирование бетонных конструкций. Часть 2. Мосты
EN 1993-2 Еврокод 3. Проектирование стальных конструкций. Часть 2. Мосты
EN 1995-1-1 Еврокод 5. Проектирование деревянных конструкций. Часть 1-1. Общие положения. Общие правила и правила для зданий
EN 10138-1 Напрягаемая арматура. Часть 1. Общие требования
EN 10138-4 Напрягаемая арматура. Часть 4. Стержни
1.3 Положения
(1) Дополнительные требования к изготовлению, техническому обслуживанию и контролю приведены в части 9.
1.4 Различия между принципами и правилами применения
(1) См. 1.4(1) EN 1995-1-1.
1.5 Определения
1.5.1 Общие положения
(1)Р Применяют определения, установленные в EN 1990:2002 пункт 1.5 и EN 1995-1-1 пункт 1.5.
1.5.2 Дополнительные термины и определения, используемые в настоящем стандарте
1.5.2.1 Соединение с желобками
Соединение, работающее на сдвиг, состоящее из неразъемной детали одного элемента, заглубленного в поверхность взаимодействия другого элемента. Взаимодействующие части, как правило, удерживаются вместе посредством механических соединительных деталей.
Примечание — Пример соединения с желобками приведен на рисунке 1.1.
1 — древесина; 2 — бетон; 3 — соединительная деталь
Рисунок 1.1 — Пример соединения с желобками
1.5.2.2 Многослойные плиты настила
Плиты настила, изготовленные из слоистого материала, поставленного на ребро или уложенного плашмя, удерживаемого вместе посредством механических соединительных деталей или склеивания, смотри рисунки 1.2 и 1.3.
1.5.2.3 Напряженные многослойные плиты настила
Многослойные плиты настила, изготовленные из уложенных плашмя слоев с распиленными либо строгаными поверхностями, удерживаемыми вместе посредством предварительного напряжения, см. рисунок 1.2b, с и d.
а) b)
1 — гвоздь или болт; 2 — стержень напрягаемой арматуры или предварительно напряженная арматура;
3 — клеевой шов между склеенными слоистыми элементами;
4 — клеевой шов между слоями в склеенных слоистых элементах

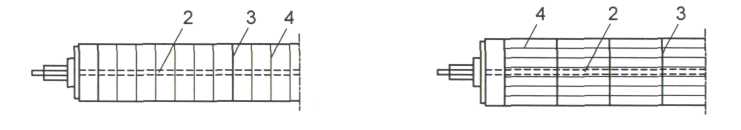

Рисунок 1.2 — Примеры плит настила, изготовленных из поставленных на ребро слоев:
а — удерживаемых гвоздями или болтами;
b — предварительно напряженных, но не склеенных;
с — склеенных и предварительно напряженных многослойных дощатоклееных балок, уложенных плашмя;
d — склеенных и предварительно напряженных многослойных дощатоклееных балок, поставленных на ребро
