41.Измерительные и расчетно-графические работы при разгонке и регулировке стыковых зазоров.

Если приведение величин зазоров к нормальным осуществляется без разрыва стыков, то оно относится к "регулировке зазоров", а если с разрывом, то - к "разгонке зазоров".

Для измерения зазоров используется металлический клин с делениями, который заводится в зазор с внешней (нерабочей) грани головки рельсов на уровне средней ее части.

Промер зазоров начинают от стыка, положение которого принимается за неизменное с момента укладки пути (например, рамный или закрестовинный стык входного или выходного стрелочного перевода, либо крайний стык безбалластного моста и др.), и ведут по обеим рельсовым нитям.

В начале промера зазоров должна быть выявлена величина поправки к измеряемым (фактическим) зазорам, учитывающей силы трения рельса в накладках, препятствующие свободному изменению зазоров при перемене температуры. Для этого определяют сумму зазоров в первых четырех стыках (без нулевых зазоров): сначала без отвертывания гаек болтов, а затем с отвернутыми на два-три оборота гайками, и определяют разность сумм зазоров, полученных при затянутых и ослабленных болтах. После этого делением полученной разности на четыре определяют поправку к измеренным зазорам. Если она положительная, то ее отнимают от фактических значений зазоров (исключая стыки с нулевыми зазорами), а если отрицательная, - прибавляют к измеренным зазорам (включая стыки с нулевыми зазорами).

По результатам промера составляется расчетная ведомость, по которой определяют вид работ (регулировка или разгонка зазоров), величину и направление передвижки рельсов, фронты работ.

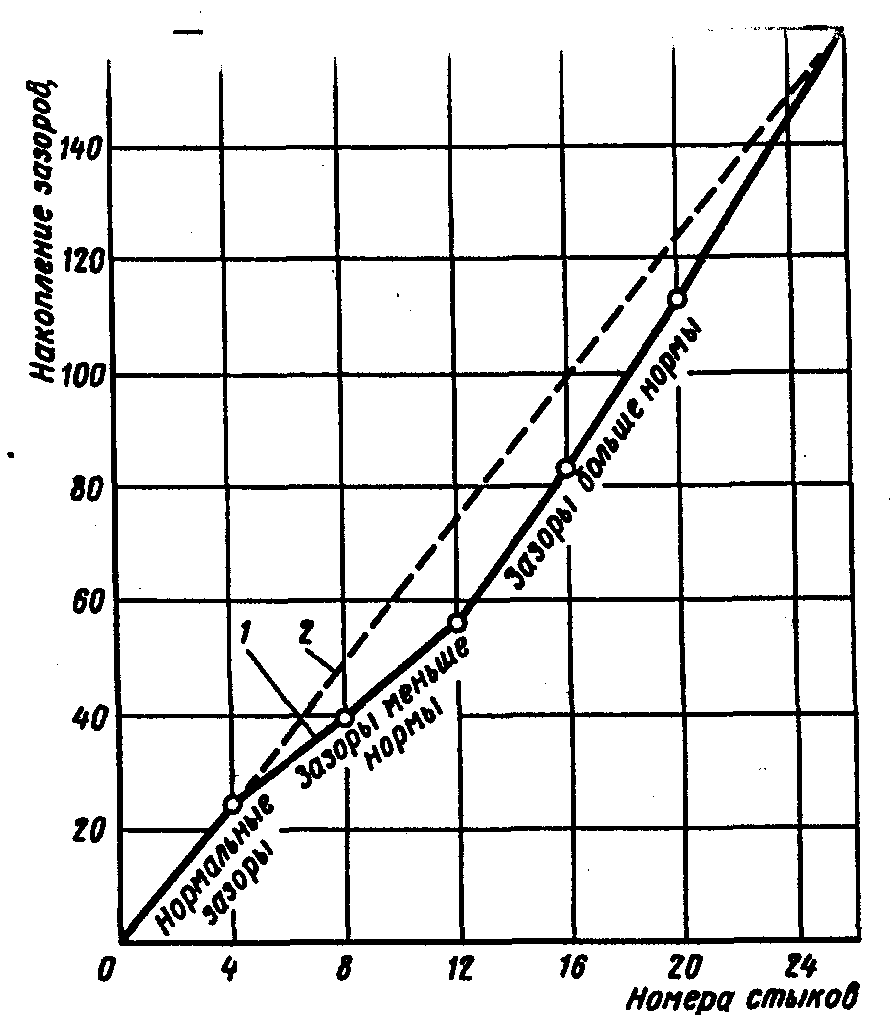

График накопления зазоров на участке их регулировки:

1,2 - линии накопления соответственно измеренных и нормальных зазоров

Знак плюс перед величиной передвижки рельсов в пятой графе означает, что накопление измеренных зазоров больше накопления нормальных зазоров, поэтому перемещение рельса должно быть направлено в сторону начального стыка, а знак минус - наоборот. При нулевой величине передвижки данный рельс остается на месте.

Преобладание на участке измеренных зазоров одного и того же знака означает влияние на изменение зазоров угона рельсов в одном направлении.

Вид работ - регулировка или разгонка зазоров - определяется по данным пятой графы по правилу: если наибольшая разность между фактическим и нормальным накоплением зазоров не превышает максимально возможный конструктивный зазор в стыке (22 или 24 мм при диаметрах отверстий в рельсах соответственно 36 и 40 мм), то восстановление нормальных зазоров в стыках на данном участке выполняется без разрыва стыков, т. е. регулировкой зазоров, а если превышает, то с разрывом стыков, т. е. производится разгонка зазоров.

В шапке таблицы: Номер стыкай рельса (25м); Измеренные зазоры (с учетом поправки), мм; Накопление измеренных зазоров, мм; Накопление нормальных зазоров, мм; Разность между накоплениями измеренных и нормальных зазоров (величина передвижки рельсов), мм.

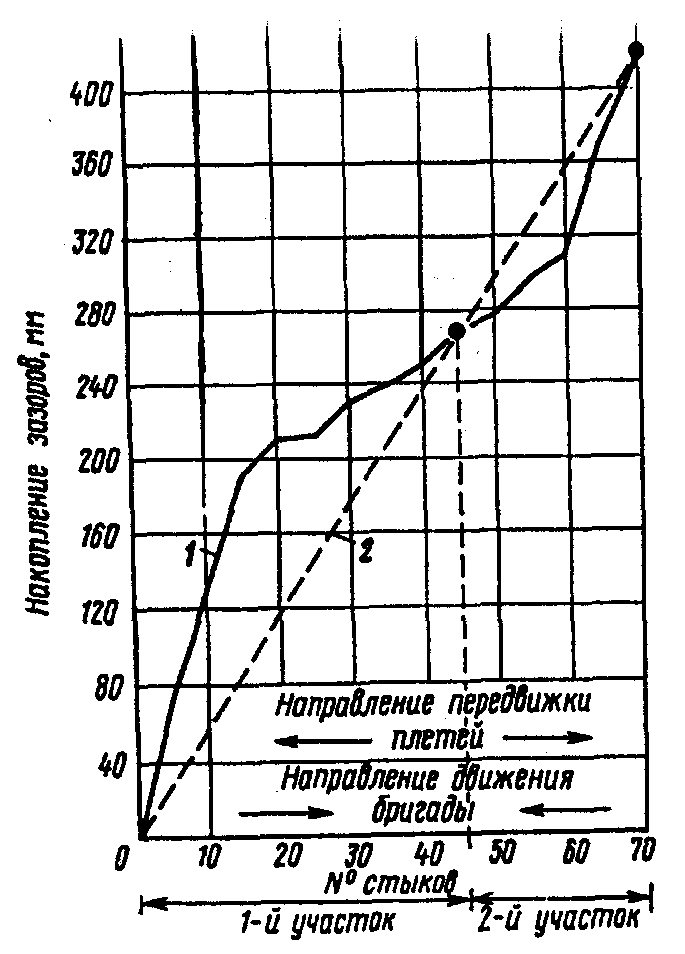

График накопления зазоров на участке их разгонки:

1,2 - линии накопления соответственно измеренных и нормальных зазоров

Подтверждением необходимости разгонки зазоров на конкретном участке служит максимальная величина разрыва рельсовой нити в стыках.

Если линия накопления измеренных зазоров на графике поднимается круче линии накопления нормальных зазоров, то это означает, что на этом отрезке фактические зазоры больше нормальных, и, наоборот, если линия нормальных зазоров круче линии измеренных - фактические зазоры меньше нормальных.

Горизонтальное расположение линии измеренных зазоров указывает на отсутствие зазоров в стыках на данном участке.

Ведомость разгонки стыковых зазоров: (в шапке таблицы) Номер стыка и рельса (25м), Измерен-ные зазоры (с учетом поправки), мм; Накопле-ние измерен-ных зазоров, мм; Накопле-ние нормаль-ных зазоров, мм;

Требуе-мая передви-жка рельса, мм; Номер передви-гаемой плети; Величина разрыва между плетями, мм.
