57. Интерференционные помехи и методы их снижения в сотовой электросвязи.

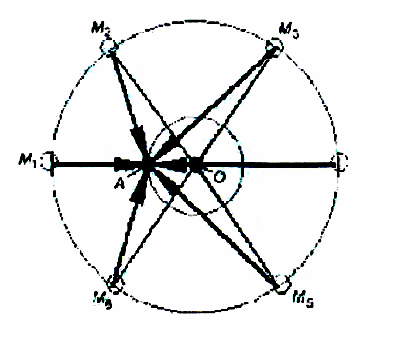

Интерференционные помехи на сов­падающих частотах, определяются топологией сети. По модели сети рассчитывают расстояния до мешающих станций. Эти расстояния необходимы для определения медианного отношения сигнал-интерференция. Воспользуемся упрощенным рис. 7.4, где местоположение БС - точка О, АС расположена в точке A, М₁-М₆ -мешающие станции.. На вход АС поступают: полезный сигнал от ее БС и мешающие сигналы от других БС сети. Когда несущая полезного и мешающего сигналов совпадают, то возникают интерференционные помехи на совпадающих частотах. Такие помехи создают БС соседних кластеров. Метод решения проблемы- применение всенаправленных антенн на БС. Такая антенна представляет собой вертикальный вибратор (штырь) длиной около 2,2 м с нижним кре­плением. Диаграмма направленности такой антенны в горизон­тальной плоскости - равномерная.

Для уменьшения интерференции используются направленные секторные антенны. В этом случае вертикальный вибратор антенны имеет уголковый рефлектор в виде металлической сетки либо пло­скостной рефлектор.

Ещё одним эффективным способом увеличения отношения сиг­нал-интерференция является применение антенн со специально сформированной диаграммой направленности. В реальных усло­виях в каждой соте необходимый уровень излучаемого сигнала за­висит от направления излучения. В некоторых направлениях требу­ется сильный сигнал, в других - сигнал не нужен. Часто возникает задача сохранить энергию сигнала внутри не­большой территории, например, вдоль дороги. В этом случае при­меняют такой способ, как поворот ДНА в вертикальной плоскости, для этого обычно антенну наклоняют.

На АС интерференционную помеху от ближайшего канала создают передатчики соседних сот. Избирательность по этим каналам обеспечивает полосовой фильтр приемника АС.

Интерференционная помеха по соседнему каналу может возникать на БС в ситуации, когда АС1 находится на границе соты, а АС2 около БС. Эту проблему обычно рещают двумя путями: выбирают приемник с высокой избирательностью и обеспечивают регулировку мощности излучения АС.

58. Принципы построения регенератора и преобразователей кодов.

Регенератор – это устройство для восстановления амплитуды, формы и временного положения импульсов ЦС.

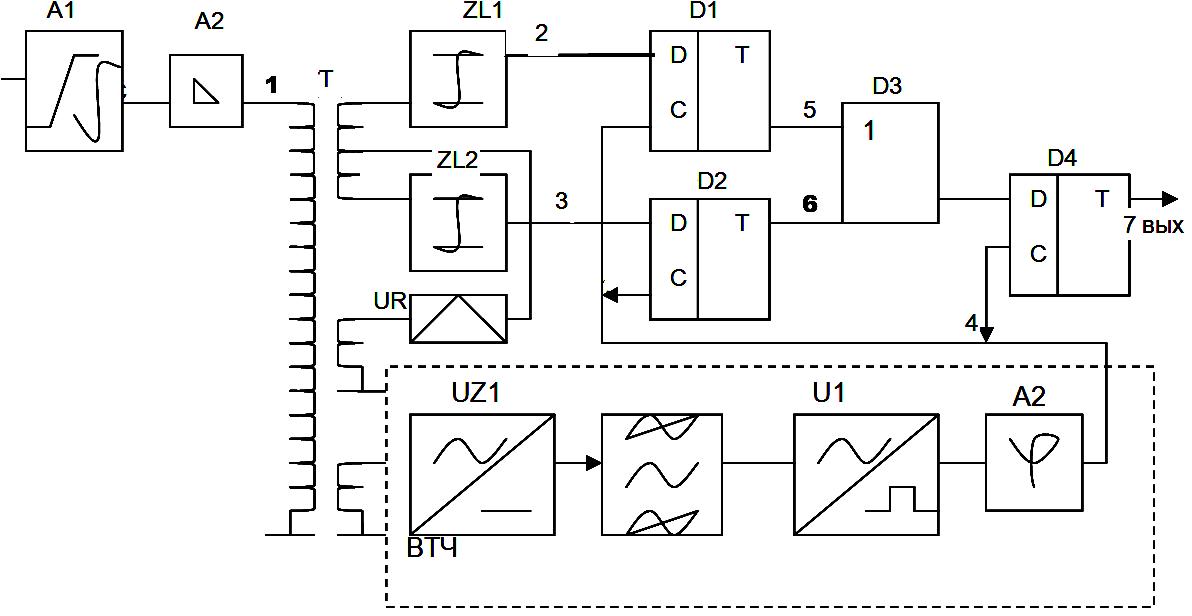

Л ЦС – линейный цифровой сигнал. На схеме А1 – устройство коррекции АЧХ и ФЧХ участка линии связи. После усилителя А2 – на трансформатор (Т) и через вторичную обмотку трансформатора поступают на амплитудные ограничители (АО) ZL1 и ZL2. UR1 – детектор порога. Пороговые напряжения ограничителей Uп около половины амплитуды входного сигнала автоматически поддерживается UR1. Триггеры D1 и D2 восстанавливают временные соотношений в цифровом сигнале . Схема ИЛИ D3 объединяет выходные сигналы триггеров. Триггер D4 устраняет возникающие переходные процессы. На его выходе образуется однополярный ЦГС (цифровой групповой сигнал).Т.о. схема выполняет функции регенератора ЛЦС и преобразователя кода на приеме . В ВТЧ выпрямитель UZ1 преобразует квазитроичный ЛЦС в бинарный , полосовой фильтр Z1 выделяет колебание тактовой частоты, из которого преобразователь U1 формирует последовательность импульсов тактовой частоты . Фазу напряжения fт подбирают фазовращателем A3, таким образом чтобы передний фронт тактового импульса совпадал с серединой тактового интервала входного сигнала.

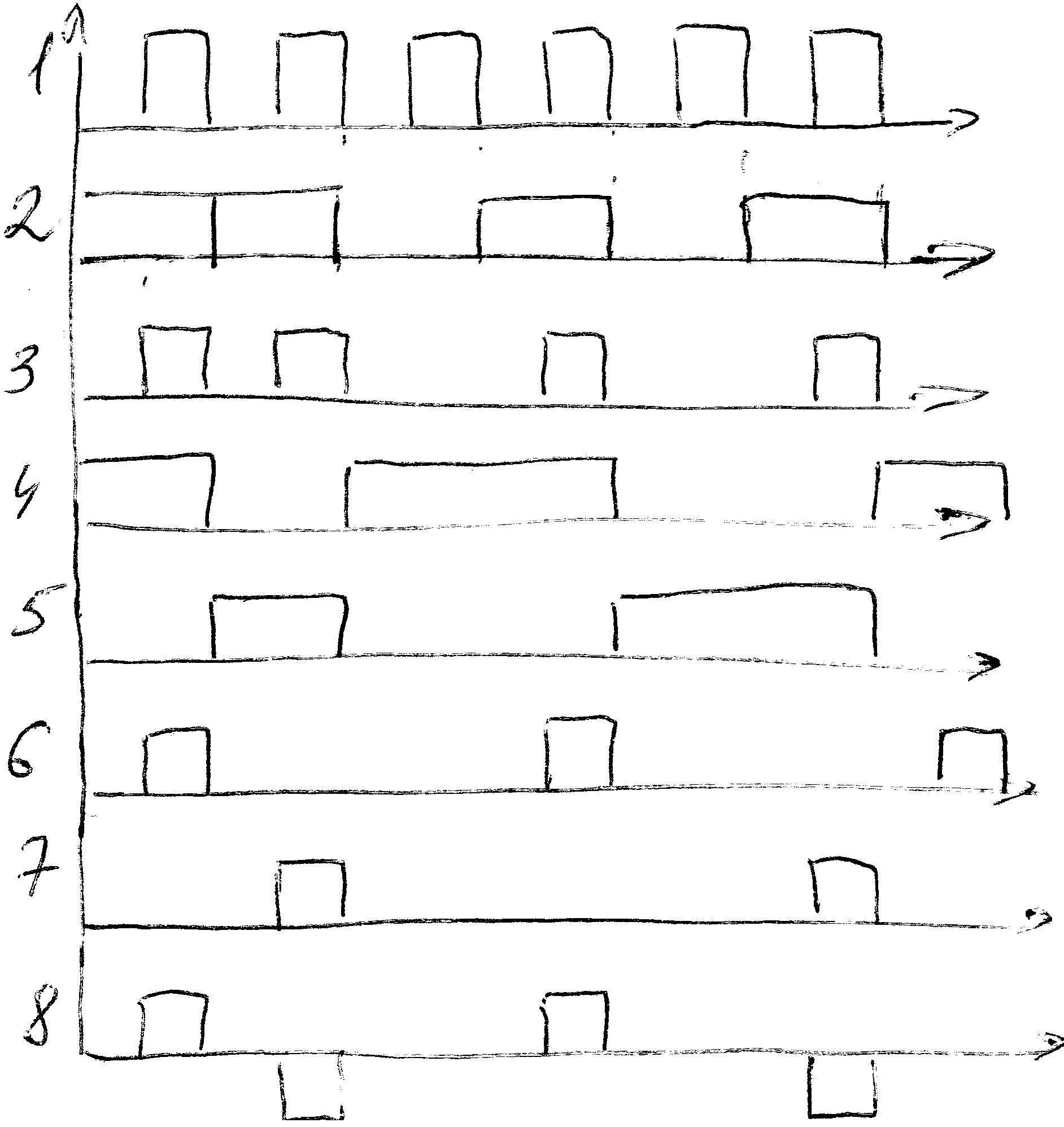

Преобразователь кода на передаче. Схема D1 служит для укорачивания входных двоичных сигналов. На выходе схемы ПК получается квазитроичный ЛЦС с укороченными импульсами.
