15.Метод посредника.
1)Через исходную прямую общ. Положения вводится вспомогательная проецирующая плоскость,которая называется посредник.
2)Строится линия пересечения посредника с исходной плоскостью общ.положения.Результат решения-прямая.
3)Строится точка пересечения исходной прямой общ.положения с прямой из пункта 2.Эта точка и является решением задачи.
16.Геометрическа интерпретация задач построения теней.
Тень от точки.Для построения тени точки необходимо через неё провести световой луч и построить точку пересечения этого луча с плоскостью проекции (с первой, стоящей на его пути (строим следы луча).
А 1Т – реальная тень А2Т - мнимая тень
Тень от прямой.Для ее построения через прямую необходимо провести лучевую плоскость и построить линию пересечения этой плоскости с плоскостями проекции.
Тени проецирующих прямых. - Тень от вертикальной прямой на горизонтальную плоскость - под углом 45º к оси; - Тень от вертикальной прямой на вертикальную плоскость - тень вертикальна. -Тень от горизонтально-проецирующей прямой на плоскости П2 парпллельна самой себе,на плоскости П1,параллельна световому лучу. 2. Тень от фронтально-проецирующей прямой; - На горизонтальную плоскость параллельно прямой; - На фронтальную плоскость под углом 45º к оси.
-Тень фронтально-проецирующей прямой на плоскости П2 парпллельна световому лучу,П1 параллельна самой себе.

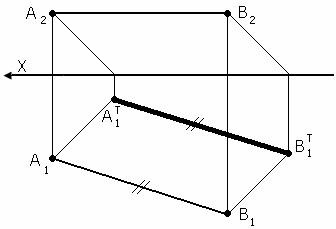

3. Тень от горизонтальной прямой уровня; - Тень от горизонтальной прямой на горизонтальную плоскость параллельна и равна самой прямой.
4. Тень от фронтальной прямой уровня; - Тень от фронтальной прямой уровня на фронтальную плоскость параллельна и равна самой прямой.
5. Тень от прямой общего положения;
-Тень от прямой на плоскость-прямая.
Построение:
1)Строятся действительные тени от 2-х точек лежащих на прямой.
2)Если обе построенные точки лежат в одной плоскости проекции,то они соедияются прямой линией и эта линия является тенью прямой.
3)Если постороенные теневые точки лежат в разных плоскостях проекций-это означает,что прямая дает тень с изломом.
6. Тень окружности.Тень от фронтальной(и горизонтальной) окружности уровня на параллельной ей плоскости ровна и параллельна самой окружности.
17.Действительные и мнимые тени.
аТ – действительная тень точки А на плоскости Н;
аТ' – действительная тень точки А на плоскости V.
Построение теней точки на плоскостях проекций
Из приведенных рассуждений можно сделать
вывод: тень точки падает на ту плоскость проекций, к которой точка расположена ближе.
Заметим, что плоскости проекций считаются непрозрачными, поэтому действительная тень точки Аможет получиться только на одной из них. При мысленном продолжении луча его пересечение произойдет и с другой плоскостью проекций, на которой получится мнимая (фиктивная) тень точки (рис. 9). Обозначим эти тени следующим образом:
аТ(ф) — мнимая тень точки А на плоскости Н;
аТ'(ф) — мнимая тень точки А на плоскости V.
Конечно, в реальной жизни мнимых теней не бывает, но для решения практических геометрических задач их используют довольно часто.
. Построение мнимых теней точки
Из построений, приведенных на рис. 9, можно сделать
вывод:действительная и мнимая тень точки лежат на прямой, параллельной оси проекций.
18.Виды источников освещения.Свойства и схема лучей естественного источника на ортогональном чертеже.
Направление лучей света в ортогональных проекциях принимаются параллельными диагонали куба грани,которого попарно параллельны плоскостям проекции таким направлением называют стандартное.Угол наклоа диаганали 45 к каждой из плоскостей проекции
.
Искусственное освещение-освещение от точечного источника.
