Экзаменационный билет №1
1. Виды сварных конструкций.
2. Сварочный трансформатор.
Трансформатор-это статистический электромагнитный аппарат который преобразует переменный ток одного напряжения одного напряжения в переменный ток другова напряжения той же частоты.

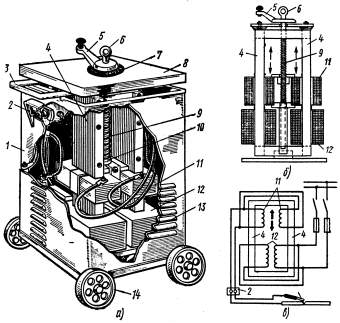

Сварочный трансформатор (рис.3.5) состоит из корпуса 1, внутри которого укреплён замкнутый магнитопровод 4 (сердечник), собранный из отдельных пластин, отштампованных из тонкой (0,5 мм) листовой электротехнической стали. На боковых стержнях магнитопровода расположены катушки первичной 12 и вторичной 11 обмоток трансформатора. Катушки первичной обмотки укреплены неподвижно и включаются в сеть переменного тока. Катушки вторичной обмотки подвижны и от них сварочный ток подаётся на электрод и изделие. Провода сварочной цепи присоединяются к зажимам 2. Сварочный ток плавно регулируется изменением расстояния между первичной и вторичной обмотками. Для этой цели служит вертикальный винт 9 с ленточной резьбой, который оканчивается рукояткой 5. При вращении рукоятки по часовой стрелке вторичная обмотка приближается к первичной, магнитная связь между ними увеличивается. И сварочный ток растёт. Для установления необходимого сварочного тока на крышке 8 корпуса трансформатора расположена шкала 7.
3. Требования к спецодежде сварщика.
Экзаменационный билет №2
1. Преимущества и виды сварных соединений, виды металлического профиля.
2. Сварочный выпрямитель.
Выпрямитель (электрического тока) — преобразователь электрической энергии; механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток
Рис.3.6.
Сварочный выпрямитель: а - внешний вид;
б
- схема регулирования сварочного тока.

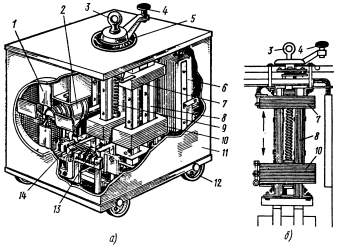

Сварочный выпрямитель (рис. 3.6) состоит из понижающего трехфазного трансформатора с подвижными катушками, выпрямительного блока с вентилятором, пускорегулирующей и защитной аппаратуры, смонтированных в кожухе.
Понижающий трехфазный трансформатор снижает напряжение сети до необходимого рабочего, а также служит для регулирования сварочного тока путем изменения расстояния между первичной 10 и вторичной 7 обмотками. Катушки вторичной обмотки неподвижны и закреплены у верхнего ярма. Катушки первичной обмотки подвижны. Сердечник 8 трансформатора собран из пластин электротехнической стали. Внутри сердечника проходит ходовой винт 9 с закрепленным внизу подпятником. В верхнюю планку крепления первичной обмотки запрессована ходовая гайка. При вращении рукоятки 4 ходового винта вертикально перемещается ходовая гайка, а следовательно, и катушки первичной обмотки.
Выпрямительные блоки 6 собраны по трехфазной мостовой схеме. Для охлаждения выпрямительных блоков служит вентилятор 1, приводимый во вращение от асинхронного электродвигателя 2. Охлаждающий воздух, засасывается внутрь кожуха, проходит через блок, омывает трансформатор и выбрасывается с другой стороны.
3. Оборудование поста для Р.Д.С. Виды вентиляции.
Виды вентеляции:
1)Естественное
2)Искуственное
А)Общее
Б)Местное
В)Вытяжная
Г)Приточная
Сварочный пост – это рабочее место сварщика оборудованное всем не обходимым для работы для выполнения сварных работ.
Сварочный пост бывает: а.) Стационарный, б.)передвижной
1.источник питания дуги
2.заземление
3.пуск источника питания дуги
4.прямой провод
5.обратный провод
6.стол
7.вентилция
8.коврик
9.электроды
10.щиток
11.электрододержатель
12.стул
13.ящик для отходов
А также молоток, Щетка.
