- •1)Фазы сплавов: твердые растворы и промежуточные фазы. Влияние химического
- •2)Конструкционные стали нормальной прочности: углеродистые конструкционные стали обыкновенного качества и качественные стали. Состав, маркировка, упрочняющая обработка и применение.
- •1)Диаграмма состояния двойных сплавов с неограниченной растворимостью
- •2)Конструкционная прочность. Металлургические, технологические, конструкторские способы повышения конструкционной прочности.
- •1)Диаграмма состояния двойных сплавов с ограниченной переменной растворимостью компонентов в твердом состоянии. Термическая обработка сплавов этой диаграммы: отжиг, закалка, старение.
- •2)Легированные низкоуглеродистые и среднеуглеродистые конструкционные стали. Влияние легирующих элементов на механические свойства сталей, маркировка, упрочняющая обработка, применение.
- •2)Требования, предъявляемые к материалам для зубчатых колес. Выбор сталей и
- •1. Формирование структуры литых металлов. Влияние скорости охлаждения на величину зерна. Модифицирование.
- •2)Химико-термическая обработка сталей. Цементация, азотирование, нитроцементация. Режимы, назначение, достоинства и недостатки.
- •1)Элементарная ячейка кристаллической решетки и ее характеристики. Полиморфизм, анизотропия, их использование в технике.
- •2)Серые, ковкие, высокопрочные, вермикулярные чугуны. Их состав, марки, структуры, способы получения, свойства.
- •1)Виды термической обработки: отжиг, закалка, отпуск, старение. Использование диаграмм состояния двойных сплавов для определения возможных видов термической обработки.
- •I. Полный отжиг. Нагрев до температуры 900–1000° c. Как результат: происходит выравнивание химического состояния (исчезновение ликваций); образуется полностью
- •2)Закономерности усталостного разрушения в условиях высоких контактных нагрузок. Стали для зубчатых колес. Состав, марки, упрочняющая обработка.
- •1)Закалка сталей. Оптимальная температура закалки углеродистых сталей. Влияние легирующих элементов на критическую скорость закалки. Внутренние напряжения в закаленных сталях.
- •2)Антифрикционные материалы, используемые в узлах скольжения. Факторы, влияющие на коэффициент трения и пути его уменьшения.
- •1)Распад переохлажденного аустенита. Формирование структуры при перлитном, мартенситном и бейнитном превращениях. Строение и свойства продуктов распада.
- •2)Классификация медных сплавов. Латуни и бронзы, их состав, марки, свойства, применение.
- •2)Конструкционные стали нормальной прочности: углеродистые конструкционные стали обыкновенного качества и качественные стали. Состав, маркировка, упрочняющая обработка и применение.
- •1)Диаграмма состояния двойных сплавов с промежуточной фазы постоянного состава. Фазовый и структурный анализ. Механические свойства в зависимости от состава (правило Курнакова)
- •1)Отпуск закаленных сталей. Влияние легирующих элементов на превращения закаленных сталей при нагреве. Структура и свойства отпущенных сталей. Отпускная хрупкость.
- •2)Конструкционные стали, выбор которых определяется технологичес кими свойствами: стали с высокой обрабатываемостью резанием, свариваемостью, штампуемостью. Состав, марки, обработка, применение.
- •1)Строение реальных кристаллических материалов. Характеристика дефектов
- •2)Сравнительная характеристика антифрикционных материалов: баббитов, бронз, алюминиевых сплавов, многослойных подшипников.
- •1)Самопроизвольная и несамопроизвольная кристаллизация. Критический размер зародыша. Способы измельчения зерна литого металла. Строение слитков.
- •2)Конструкционные материалы малой плостности: алюминевые деформируемые сплавы упрочняемые и не упрочняемые термической обработкой, их состав, марки и применение.
- •1)Возврат и рекристаллизация холоднодеформированных металлов и сплавов. Изменение структуры и свойств. Рекристализационный отжиг – выбор режима, назначение.
- •1)Диаграмма состояния двойных сплавов для случая образования двойной фазы, фазовый и структурный анализ.
- •2)Алюминиевые литейные сплавы. Марки, свойства, применение.
- •1)Нитевидные кристаллы. Влияние плотности дислокаций на прочность металлов и сплавов. Способы упрочнения материалов.
- •2)Цементуемые и азотируемые стали, их состав, марки, термическая обработка и применение.
- •Влияние условий кристаллизации на структуру литого металла. Получение монокристаллов и аморфных сплавов.
- •2)Структура и свойства отожженных, нормализованных и термически улучшенных доэвтектоидных сталей. Режимы термических обработок.
- •1)Превращения закаленной стали при отпуске. Влияние температуры отпуска на свойства сталей. Выбор вида отпуска в зависимости от назначения деталей.
- •1) Низкотемпературный отпуск (низкий отпуск):
- •2) Среднетемпературный отпуск (средний отпуск):
- •3) Высокотемпературный отпуск (высокий отпуск):
- •2)Закономерности усталостного разрушения. Пути повышения предела выносливости.
- •2)Закономерности усталостного изнашивания в условиях высоких контактных нагрузок. Подшипниковые стали. Состав, марки, предварительная и упрочняющая обработка.
- •1)Влияние типа связи на структуру и свойства кристаллических материалов.
- •2)Классификация сталей по химическому составу, качеству, структуре в отожженном и нормализованном состояниях, уровню прочности. Маркировка конструкционных сталей.
- •1)Термическая обработка сплавов, не связанная с фазовыми превращениями: диффузионный отжиг, рекристаллизационный отжиг, отжиг для уменьшения внутренних напряжений. Режимы, структуры, назначение.
- •1.Диаграмма состояния железоуглеродистых сплавов. Строение и свойства фаз. Изотермические превращения в сталях и чугунах. Фазовый и структурный анализ диаграммы.
- •2. Критерии конструкционной прочности: критерии прочности, надежности, долговечности.
- •Точечные, линейные, поверхностные дефекты кристаллического строения и их влияние на физико-механические свойства металлов и сплавов.
- •Преимущества и недостатки магниевых сплавов. Состав, маркировка, упрочняющая обработка, применение.
2) Среднетемпературный отпуск (средний отпуск):
Исходная структура – мартенсит закалки, температура отпуска tотп = 250–450° C. В результате отпуска – тростит отпуска.
При повышении температуры активизируется диффузия. Диффузия углерода при такой температуре достаточна для превращения мартенсита в перлитную структуру, но не достаточна для перемещения углерода на большие расстояния. В итоге образуется смесь феррита и цементита. Особенности среднего отпуска: маленький размер кристаллов, кристаллы равноостные, мелкодисперсные. Такая структура называется тростит отпуска. Такая структура обладает высокой прочностью и твердостью и достаточным запасом пластичности. Используется для ответственных, сильно нагреваемых деталей (пружины, рессоры).
3) Высокотемпературный отпуск (высокий отпуск):
Исходная структура – мартенсит закалки, температура отпуска tотп = 450–650° C. В результате отпуска – сорбит отпуска.Процессы аналогичны среднему отпуску, но увеличивается расстояние, на которое смещаются атомы углерода. Диффузия происходит интенсивнее, чем в случае среднетемпературного отпуска, увеличиваются размеры кристаллов феррита и цементита. Такая структура называется сорбит отпуска. В результате высокого отпуска повышается пластичность, снижается хрупкость, одновременно уменьшается твердость и прочность. Используется для ответственных, сильно нагреваемых деталей под ударными нагрузками.

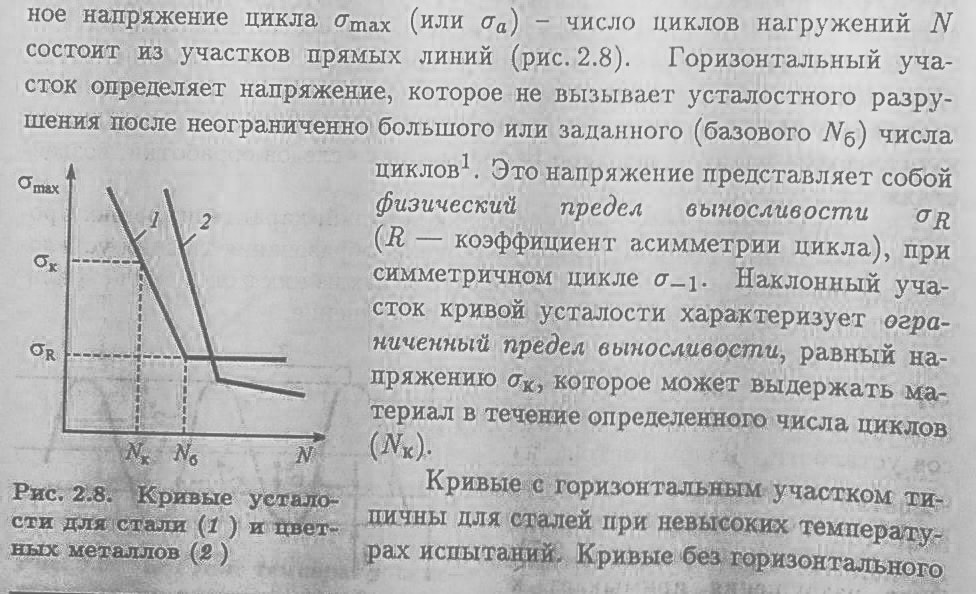

2)Закономерности усталостного разрушения. Пути повышения предела выносливости.
(не до конца…)
Билет23
1)Рекристаллизация холоднодеформированных металлов и сплавов. Изменение структуры и свойств при рекристаллизации. Факторы, влияющие на размер зерна после рекристаллизации. Горячая и холодная обработка давлением.
Рекристаллизация – процесс формирования и роста новых недеф. зерен с пониженной плотностью дислокаций, разделенных большеугловыми границами при нагреве наклепанного металла до определенной температуры.
Первичная рекристаллизация (обработки) заключается в образовании центров кристаллизации и росте новых равновесных зерен с неискаженной кристаллической решеткой. Новые зерна возникают у границ старых зерен и блоков, где решетка была наиболее искажена. Количество новых зерен постепенно увеличивается и в структуре не остается старых деформированных зерен.
Приводит к снижению прочностных свойств и повышению пластичности.
Собирательная рекристаллизация заключается в самопроизвольном росте одних рекристалл. зерен за счет соседних путем перемещения большеугловых границ.
Равноосная мелкозернистая структура.
Происходит при повышенных температурах нагрева.
Вторичная рекристаллизация – образуется структура с высокой неоднородностью зерен и пониженными механическими свойствами. Полиэдрическая структура. При высоких температурах.
Температура начала рекристаллизации связана с температурой плавления:
Трек=аТплавл.
Вольфрам, молибден – самые тугоплавкие Me. Если чистый Me - a 0,2, механические смеси - a 0,4, твѐрдые растворы - a 0,6, химические соединения - a 0,8
Основными факторами, определяющими величину зерен металла при рекристаллизации, являются температура, продолжительность выдержки при нагреве и степень предварительной деформации
С повышением температуры происходит укрупнение зерен, с увеличением времени выдержки зерна также укрупняются.
При холодном деформировании (не выше 0,3Тпл) увеличиваются прочностные характеристики и понижается пластичность и ударная вязкость. Металлы интенсивно наклепываются в начальной стадии деформирования, затем при возрастании деформации механические свойства изменяются незначительно. Наклеп снижает пластичность металла.
Холодную обработку давлением проводят при температурах ниже температуры рекристаллизации, и она сопровождается наклепом.
Горячую обработку давлением проводят при температурах выше температуры рекристаллизации, поэтому после окончания деформации наклеп уменьшается рекристаллизационными процессами.
