Паровые котлы
Котел, схема которого показана на рисунке, называется (является) … .
(вертикально-цилиндрическим, вертикально-цилиндрический)
К
отел,
схема которого показана на рисунке,
является (называется) … .
(горизонтально-цилиндрическим, горизонтально-цилиндрический)
Котел, схема которого показана на рисунке, является (называется) … . (батарейным, батарейный)
Котел, схема которого показана на рисунке, относится к … . (жаротрубным)
Котел, схема которого показана на рисунке, относится к … . (газотрубным)
Котел, схема которого показана на рисунке, относится к … . (секционным горизонтально-водотрубным, горизонтально-водотрубным)
Котел, схема которого показана на рисунке, относится к … . (четырехбарабанным вертикально-водотрубным)
Котел, схема которого показана на рисунке, относится к … . (многобарабанным вертикально-водотрубным)
Котел, схема которого показана на рисунке, относится к … . (двухбарабанным вертикально-водотрубным)
Котел, схема которого показана на рисунке, относится к … . (однобарабанным вертикально-водотрубным)
Позиции на рисунке вертикально-цилиндрического котла соответствуют:
– топочная камера;
– наружный цилиндрический корпус;
– внутренний цилиндрический корпус;
– сферическое днище; (4 и 5)
– дымовая камера;
– дымовая труба;
– паросборная камера;
– конвективный газоход.
12. Показанные на рисунке котельные агрегаты соответствуют:
а – вертикально-цилиндрический; б – горизонтально-цилиндрический; в – батарейный; г – газотрубный; д – жаротрубный; секционный горизонтально-водотрубный; экранный.
Показанные на рисунке котельные агрегаты соответствуют:
а – четырехбарабанный вертикально-водотрубный; б – секционный горизонтально-водотрубный ; в – двухбарабанный вертикально-водотрубный; г – многобарабанный вертикально-водотрубный; д – однобарабанный вертикально-водотрубный, горизонтально-цилиндрический; жаротрубный; газотрубный.
Котельный агрегат, показанный на рисунке, вырабатывает:
– влажный насыщенный пар;
– сухой насыщенный пар;
– перегретый пар;
– перегретую воду;
– подогретую воду.
Котельный агрегат, показанный на рисунке, вырабатывает:
– влажный насыщенный пар;
– сухой насыщенный пар;
– перегретый пар;
– перегретую воду;
– подогретую воду.

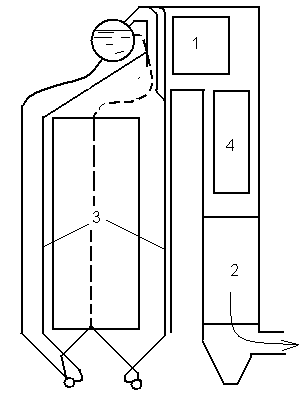

16. Позицией 1 на схеме котельного агрегата, показанного на рисунке, условно показана поверхность нагрева … (пароперегревателя, пароперегреватель).
17. Поверхность нагрева котельного агрегата, показанного на рисунке, является … (радиационной, экранной, лучевоспринимающей).
18. Поверхности нагрева котельного агрегата, показанного на рисунке, обозначенные позициями 1, 2, и 4, объединены общим термином … (конвективные).
19. Позицией 2 на схеме котельного агрегата, показанного на рисунке, обозначены поверхности нагрева воды и воздуха, которые по ходу продуктов сгорания объединены общим термином … (хвостовые, экономайзерные).
20. Котельный агрегат, показанный на рисунке, является:
– газотрубным;
– жаротрубным;
– горизонтально-водотрубным;
– горизонтально-цилиндрическим;
– батарейным.
