3.Различия опн и рв
Основным недостатком вентильного разрядника является сравнительно
невысокая нелинейность резисторов на основе карбида кремния. Значительно
большей нелинейностью обладают резисторы на основе окиси цинка. Вы-
полненные на их базе ОПН позволяют ограничивать коммутационные пере-
напряжения на уровне (1,65..1,8)Uф, а грозовых – на уровне (2,2..2,4)Uф.
Вентильные разрядники характеризуются:
1) номинальным напряжением;
2) наибольшим допустимым длительным напряженим на разряднике;
3) пробивным напряжением на частоте 50 Гц (обычно действующее значение);
4) остающимся напряжением на сопротивлении резистора при определенном импульсном токе (от 5 до 14 кА, в зависимости от типа разрядника), называемом током координации (рис. 5).
5) напряжением гашения – это наибольшее напряжение промышленной частоты на разряднике, при котором надежно обрывается сопровождающий ток (ток гашения).
6) пропускной способностью, то есть минимальным количеством нормированных импульсов тока, которые разрядник должен выдержать без существенного изменения его свойств. Это количество обычно равно 20.

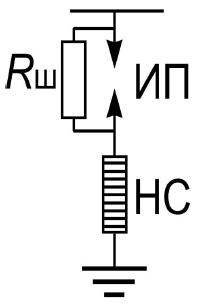

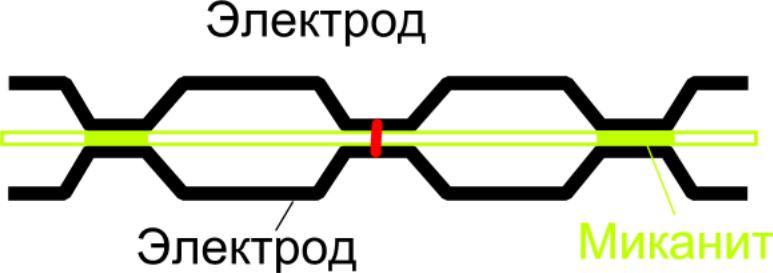

Вентильные разрядники являются другой разновидностью искровых
промежутков, отличающихся слабой неоднородностью электрического поля
и нелинейным резистором для гашения дуги. Отключение возникшего короткого замыкания производится с помо-
щью нелинейного резистора, включенного последовательно с искровым
промежутком. Сопротивление этого резистора велико при рабочем напряже-
нии и резко снижается при повышенном напряжении. Нелинейные резисторы
выполняются в виде дисков, состоящих из карборундового порошка (SiC) и
связующего материала.
Общие характеристики впн
1. Коэффициент перенапряжения.
2. Повторяемость — число ВПН за единицу времени.
3. Форма кривой ВПН (Т1, Т2, число импульсов, время существования ВПН).
4. Широта охвата сети - число изоляционных конструкций, на которые одновременно
воздействует данное перенапряжение.
5. Статистические характеристики ущерба в случае повреждения изоляции.
Нежелательные эффекты от воздействия перенапряжений могут возникать также в других системах, находящихся в зоне действия электромагнитных полей сети высокого напряжения. Совокупность этих эффектов составляет экологическое влияние на биосферу (людей, фауну, флору), а также мешающее и опасное влияние на техносферу (устройства проводной и радиосвязи, телемеханические устройства, счетно-решающую электронную технику, низковольтные сети электроснабжения и т. п.). Именно эти влияния определяют условия электромагнитной совместимости функционирования электрической сети и других систем.
Важнейшей характеристикой перенапряжений на изоляции является их кратность, т. е. отношение максимального значения напряжения U макс к амплитуде наибольшего рабочего напряжения на данной изоляционной конструкции 2 U ном.раб.:
К = Uмакс/ 2U ном.раб. ( 1 )
Следует отметить, что при измерении кратности перенапряжений или при ее расчете Umax обычно относят не к величине 2Uном раб, а к фактической амплитуде рабочего напряжения, имеющего место непосредственно перед появлением перенапряжения или установившегося после него. Это не противоречит данному выше определению кратности по формуле (1), поскольку предполагается, что величина Umax пропорциональна рабочему напряжению и при повышении напряжения до наибольшего рабочего значения величина кратности не изменится.
Перенапряжения, кроме того, характеризуются рядом других параметров, которые учитываются при выборе электрической изоляции и средств ее защиты от перенапряжений.
Повторяемость определяется ожидаемым числом случаев возникновения перенапряжений за данный промежуток времени.
Форма кривой перенапряжения характеризуется длиной фронта, длительностью, числом импульсов и временем существования данного перенапряжения.
Широта охвата сети определяет число изоляционных конструкций, на которые одновременно воздействует данное перенапряжение.
Важное значение имеют также статистические характеристики ущерба в случае повреждения изоляции.
Все перечисленные параметры перенапряжений являются, как правило, случайными величинами, что определяет необходимость статистического под- хода к их исследованию и обоснованию требований к электрической прочности изоляции и характеристикам защитных устройств.
