Бинокулярные зрительные трубы

Бинокулярные зрительные трубы представляют собой сочетание двух зрительных труб с параллельными оптическими осями и видимое увеличение которых должно быть одинаковым. Так как бинокли являются наблюдательными приборами, то они могут быть построены как на основе схемы Кеплера, так и схемы Галилея. Бинокли бывают очень разнообразными: с переменным увеличением, со стабилизацией изображения, ночного видения.

Итак, вместо одной длинной зрительной грубы для одного глаза в бинокле используются сразу две короткие трубы для обоих глаз. Благодаря сдвигу призм объективы бинокля раздвинуты на расстояние большее, чем расстояние между глазами наблюдателя, поэтому возникает явление стереоэффекта (способность к восприятию глубины пространства). Бинокль с ПОС Порро I рода.

Расстояние между осями объективов этих приборов обычно больше, чем расстояние между осями окуляров. Расстояние между осями объективов называется базой прибора, а расстояние между осями окуляров или глазами наблюдателя - глазной базис. Отношение базы прибора к глазному базису называется удельной пластикой. Произведение удельной пластики на видимое увеличение прибора называют полной пластикой. Это произведение характеризует увеличение стереоскопического эффекта восприятия наблюдаемого пространства по сравнению с наблюдением невооруженным глазом. В бинокулярных зрительных трубах изображение должно быть обязательно прямым.

Самым простым и распространенным биноклем на базе системы Галилея является театральный бинокль. Он представляет собой две соединенные зрительные трубы системы Галилея. Так как данная схема имеет мнимую точку совмещенных фокусов, то никаких дополнительных элементов бинокль не содержит.

Автоколлимаиионные зрительные трубы

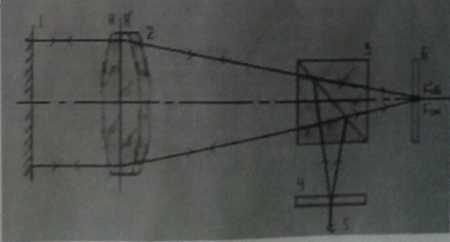

В основе автоколлимационных труб лежит система Кеплера, состоящая из типового ахроматического объектива и автоколлимационного окуляра. Автоколлимационный окуляр имеет две ветви: осветительную наблюдательную. Осветительная ветвь содержит коллимационную сетку, изображение корой передается на отражательную поверхность, т.е. в прямом ходе лучей зрительная труба работает как коллиматор, дающий на выходе параллельный пучок лучей. В обратном ходе, т.е. после отражения от поверхности автоколлимационный пучок поступает в объектив, проходит светоделительное устройство и строит изображение коллимационной сетки в плоскости измерительной сетки. Таким образом труба работает как обыкновенная система Кеплера. Рассмотрим схему автоколлиматора, содержащую окуляр с призмой-кубом и автоколлимационный окуляр Аббе Автоколлимационный окуляр Аббе представляет собой системы Рамедена или Кельнера, снабженные автоколлимационной подсветкой. Большой недостаток данной системы заключается в том, что часть поля видения перекрыта осветительной призмой. В схеме автоколлимационной трубы с призмой-куб лучи от источника освещают сетку, на которой нанесено зеркальное покрытие с прорезанным на ней перекрестием.
