Ответы на вопросы к экз по аппаратам

1. Неавтоматические выключатели.

Неавтоматические выключатели — это коммутационные аппараты, как правило, с ручным приводом, предназначенные для сравнительно редких включений и отключений электрических цепей, а также для переключения участка цепи с одного источника питания на другой. Некоторые виды выключателей используются также для редких пусков и остановов электродвигателей. К неавтоматическим выключателям относятся рубильники и переключатели, пакетные выключатели.

Рубильники и переключатели.

Рубильники применяют в цепях переменного и постоянного тока в качестве входного аппарата, позволяющего отключить электроустановку или отдельные ее участки от сети питания. Рубильники подразделяют по следующим признакам: по числу полюсов — одно-, двух- и трехполюсные; по расположению зажимов для присоединения проводов или шин — с задним или передним присоединением; по роду привода — с центральной или боковой рукояткой, с центральным или боковым рычажным приводом; по наличию разрывных контактов — с разрывными искрогасительными контактами и без них. Рубильники без разрывных контактов имеют контактную систему, состоящую из неподвижно укрепленных пружинящих губок и плоских рубящих ножей. Последние жестко соединены изолирующей траверсой, на которой укреплена рукоятка привода. Такие рубильники применяют только в тех установках переменного тока напряжением до 220 В, в которых при отключении не возникает электрической дуги. В установках постоянного тока напряжением 220 В и переменного тока напряжением 380 В и выше их используют только для включения и отключения обесточенных цепей. При отключении токов нагрузки при указанных напряжениях рубильники снабжают съемными дугогасительными камерами в виде решеток со стальными пластинками. Таблица 1. Классификация рубильников и переключателей единой серии

У рубильников, имеющих разрывные искрогасительные контакты, в момент отключения сначала разрывается цепь на главных контактах, а затем разрываются искрогасительные контакты. В настоящее время выпускаются рубильники единой серии (табл. 1) на токи 100—600 А. В обозначениях рубильников принято: РБ — рубильник с боковой рукояткой, РПБ — рубильник с боковым рычажным приводом, РПЦ — рубильник с центральным рычажным приводом. На рис. 28, а показан рубильник РБ, а на рис. 28, б — рубильник РПЦ. Кроме рубильников единой серии выпускаются рубильники серии РО с центральной рукояткой на ток 100—400 А и серии РП с центральным рычажным приводом на ток 600 и 1000 А. В обозначениях рубильников серий РО и РП первая цифра указывает габарит, вторая — номинальный ток (например, РП-5-60

Пакетные выключатели и переключатели.

Пакетные выключатели и переключатели применяются для редких включений и переключений электрических цепей под нагрузкой, а также для ручного включения, выключения и реверсирования короткозамкнутых  асинхронных двигателей. • Пакетные выключатели, как правило, имеют клиновые контакты и контактные шайбы с пружинящими контактными губками. Контактные узлы находятся внутри невысоких изоляционных цилиндров, называемых пакетами и устанавливаемых один над другим; в каждом пакете располагается контактный узел одной коммутируемой цепи. Неподвижные контакты 7 пакетного выключателя (рис. 29), к которым присоединяются подводящие провода, устанавливаются в пазах наружного кольца пакета 2. В центре пакета проходит четырехгранный изолированный валик 9, на который насаживаются подвижные контакты 10. При установке валика в определенное положение неподвижные контакты перемыкаются подвижным контактом. В крышке 4 пакетного выключателя установлены ось 6 с рукояткой 5 и механизмом, который служит для поворота контактного валика 9. Механизм состоит из заводной спиральной пружины с двумя поводками; один из поводков жестко связан с осью, а другой — с контактным валиком через фасонную шайбу, фиксирующую положение валика по отношению к упорам, выполненным в виде выступов на крышке.

0). Возникающая при операциях пакетным выключателем электрическая дуга гасится углекислым газом, который выделяется из искрогасительной фибровой шайбы 8. Все элементы пакетного выключателя собираются на скобе 1 стяжными шпильками и закрепляются крышкой 4 с помощью гаек 3. Скоба имеет монтажные пазы для установки и монтажа пакетного выключателя.

2.

Высоковольтный выключатель — коммутационный аппарат, предназначенный для оперативных включений и отключений отдельных цепей или электрооборудования в энергосистеме, в нормальных или аварийных режимах, при ручном дистанционном или автоматическом управлении.

Высоковольтный выключатель состоит из: контактной системы с дугогасительным устройством, токоведущих частей, корпуса, изоляционной конструкции и приводного механизма (например электромагнитный привод, ручной привод).

В соответствии с ГОСТ Р 52565-2006 выключатели характеризуются следующими параметрами:

• номинальное напряжение Uном (напряжение сети, в которой работает выключатель);

• номинальный ток Iном (ток через включённый выключатель, при котором он может работать длительное время);

• номинальный ток отключения Iо.ном — наибольший ток короткого замыкания (действующее значение), который выключатель способен отключить при напряжении, равном наибольшему рабочему напряжению при заданных условиях восстанавливающегося напряжения и заданном цикле операций;

• допустимое относительное содержание апериодического тока в токе отключения;

• устойчивость при сквозных токах КЗ, которая характеризуется токами термической стойкости Iт и предельным сквозным током

• номинальный ток включения — ток КЗ, который выключатель с соответствующим приводом способен включить без приваривания контактов и других повреждений при Uном и заданном цикле.

• собственное время отключения — промежуток времени от момента подачи команды на отключение до момента начала расхождения дуго-гасительных контактов.

• параметры восстанавливающегося напряжения при номинальном токе отключения — скорость восстанавливающегося напряжения, нормированная кривая, коэффициент превышения амплитуды и восстанавливающегося напряжения.

Выключатели с очень большим номинальным напряжением (6 — 1 150 киловольт) и очень большим током отключения (до 50 килоампер) используются на электрических подстанциях. Эти выключатели представляют собой довольно сложную конструкцию, управляемую электромагнитными, пружинными, пневматическими или гидравлическими приводами. В зависимости от среды, в которой производят гашение дуги, различают воздушные выключатели, в которых дуга гасится сжатым воздухом, масляные выключатели, в которых контакты помещаются в ёмкость с маслом, а дуга гасится парами масла, элегазовые выключатели, в которых используется электропрочный газ SF₆ — «элегаз», и вакуумные выключатели, в которых дугогашение происходит в вакууме — в так называемой вакуумной дугогасительной камере (ВДК). Защитная среда одновременно с дугогашением обеспечивает и диэлектрическую прочность промежутка между контактами в отключенном положении, от чего зависит и веПо назначению

• Сетевые выключатели на напряжения от 6 кВ и выше, применяемые в электрических цепях (кроме цепей электрических машин и электротермических установок) и предназначенные для пропускания и коммутирования тока в нормальных условиях работы цепи, а также для пропускания в течение заданного времени и коммутирования тока в заданных ненормальных условиях, таких как условия короткого замыкания

• Генераторные выключатели на напряжения от 6 до 20 кВ, применяемые в цепях электрических машин (генераторов, синхронных компенсаторов, мощных электродвигателей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в пусковых режимах и при коротких замыканиях.

• Выключатели на напряжение от 6 до 220 кВ для электротермических установок, применяемые в цепях крупных электротермических установок (например, сталеплавильных, руднотермических и других печей) и предназначенные для пропускания и коммутаций тока в нормальных условиях, а также в различных эксплуатационных режимах и при коротких замыканиях.

• Выключатели специального назначения.

личина хода контактов.

3. Электромагнитные аппараты, которые коммутируют электрическую цепь с током, должны не только разрывать цепь, но и гасить дугу, возникшую между контактами. Для ускорения разрыва электрической дуги и смещения ее с поверхности контактов применяют дугогасительные камеры в электрических аппаратах. В низковольтных аппаратах применяют два способа гашения дуги: магнитный и диионный. При магнитом гашении контакты помещены внутри дугогасительной камеры, которая изготавливается из дугостойкого изоляционного материала. С обеих сторон дугогасительная камера охвачена стальными щеками, которые крепятся к стальному сердечнику электромагнита. На сердечник намотана дугогасительная катушка.    При размыкании контактов между ними образуется дуга, а вокруг нее магнитное поле. Катушка намотана таким образом, что ее магнитное поле ослабляет магнитный поток над дугой и усиливает под ней. В результате этого дуга сдувается вверх, растягивается, охлаждается и быстро гаснет внутри узких щелей дугогасительных камер.  При диионном гашении дуги над контактами, помещенными внутри дугогасительной камеры, располагается решетка из стальных пластин толщиной 2 мм. Для уменьшения коррозий пластины покрывают медью, расстояние между пластинами 3 мм. При размыкании контактов, образовавшаяся между ними дуга потоком воздуха выдувается к верху и попадая в зону металлических пластин, растягивается и быстро гаснет. Диионное гашение дуги позволяет уменьшить размеры дугогасительной камеры, широко применимо в аппаратах переменного тока. В плавких предохранителях применяют гашение дуги при помощи высокого давления, создаваемого самой дугой в плотно закрытых камерах. Для гашения дуги в высоковольтных аппаратах применяют следующие способы:   1. Гашение дуги в жидкости. Для этого применяют трансформаторное масло или другой жидкий диэлектрик. Контакты выключателей помещают в камеры заполненные маслом.   2. Гашение дуги воздушным дутьем. Дуга образованная при размыкании контактов обдувается воздухом под высоким давлением.   3. Гашение дуги в вакууме. Контакты помещены в камеры заполненные вакуумом, который обладает высокими изоляционными и дугогосящими свойствами.   4. Гашение дуги в элегазе. Для этого в высоковольтный аппарат вместо воздуха закачивают элегаз.

Удлинение дуги

При расхождении контактов в процессе отключения электрической цепи возникшая дуга растягивается. При этом улучшаются условия охлаждения дуги, так как увеличивается ее поверхность и для горения требуется большее напряжение.

Деление длинной дуги на ряд коротких дуг

Если дугу, образовавшуюся при размыкании контактов, разделить на К коротких дуг, например затянув ее в металлическую решетку, то она погаснет. Дуга обычно затягивается в металлическую решетку под воздействием электромагнитного поля, наводимого в пластинах решетки вихревыми токами. Этот способ гашения дуги широко используется в коммутационных аппаратах на напряжение ниже 1 кВ, в частности в автоматических воздушных выключателях.

Причины возникновения электрический дуги

Процесс образования электрической дуги может быть упрощенно представлен следующим образом. При расхождении контактов вначале уменьшается контактное давление и соответственно контактная поверхность, увеличиваются переходное сопротивление ( плотность тока и температура — начинаются местные (на отдельных участках площади контактов) перегревы, которые в дальнейшем способствуют термоэлектронной эмиссии, когда под воздействием высокой температуры увеличивается скорость движения электронов и они вырываются с поверхности электрода.

В момент расхождения контактов, то есть разрыва цепи, на контактном промежутке быстро восстанавливается напряжение. Поскольку при этом расстояние между контактами мало, возникает электрическое поле высокой напряженности, под воздействием которого с поверхности электрода вырываются электроны. Они разгоняются в электрическом поле и при ударе в нейтральный атом отдают ему свою кинетическую энергию. Если этой энергии достаточно, чтобы оторвать хотя бы один электрон с оболочки нейтрального атома, то происходит процесс ионизации.

Образовавшиеся свободные электроны и ионы составляют плазму ствола дуги, то есть ионизированного канала, в котором горит дуга и обеспечивается непрерывное движение частиц. При этом отрицательно заряженные частицы, в первую очередь электроны, движутся в одном направлении (к аноду), а атомы и молекулы газов, лишенные одного или нескольких электронов, — положительно заряженные частицы — в противоположном направлении (к катоду). Проводимость плазмы близка к проводимости металлов.

В стволе дуги проходит большой ток и создается высокая температура. Такая температура ствола дуги приводит к термоионизации — процессу образования ионов вследствие соударения молекул и атомов, обладающих большой кинетической энергией при высоких скоростях их движения (молекулы и атомы среды, где горит дуга, распадаются на электроны и положительно заряженные ионы). Интенсивная термоионизация поддерживает высокую проводимость плазмы. Поэтому падение напряжения по длине дуги невелико.

В электрической дуге непрерывно протекают два процесса: кроме ионизации, также деионизация атомов и молекул. Последняя происходит в основном путем диффузии, то есть переноса заряженных частиц в окружающую среду, и рекомбинации электронов и положительно заряженных ионов, которые воссоединяются в нейтральные частицы с отдачей энергии, затраченной на их распад. При этом происходит теплоотвод в окружающую среду.

Таким образом, можно различить три стадии рассматриваемого процесса: зажигание дуги, когда вследствие ударной ионизации и эмиссии электронов с катода начинается дуговой разряд и интенсивность ионизации выше, чем деионизации, устойчивое горение дуги, поддерживаемое термоионизацией в стволе дуги, когда интенсивность ионизации и деионизации одинакова, погасание дуги, когда интенсивность деионизации выше, чем ионизации.

4. Аппараты распределительных устройств низкого на пряжения (до 1000 В) предназначены для защиты электрооборудования от различных аварийных режимов, связанных с появлением токов перегрузки и короткого замыкания, недо-пустимого снижения напряжения, появлением токов утечки  на землю при повреждении изоляции, обратных токов и т. п.). Эти аппараты подразделяются на автоматические выключатели и низковольтные предохранители.

Для защиты электрических сетей и электрооборудования до 1 кВ от ненормальных режимов применяют автоматические выключатели, плавкие предохранители и различные комбинированные аппараты.  Предохранители дешевле и проще в эксплуатации, чем автоматы, но автоматические выключатели по сравнению с предохранителями имеют ряд преимуществ: при перегрузках и КЗ отключают все фазы защищаемой сети и исключают неониофазные режимы; уменьшают длительность простоя электроустановок; более безопасны в обслуживании.  Автоматы применяют при использовании средств и устройств автоматики и в случаях необходимости автоматического или дистанционного управления, быстрого восстановления напряжения и при частых аварийных отключениях.  В других случаях рекомендуется применять инерционные и безинерционные предохранители, при этом инерционность предохранителя выбирается в зависимости от характера нагрузки. Для исключения наполиофазных режимов применяют предохранители с блок-контактном в сочетании с пускателями или контакторами. Перспективны полупроводниковые (электронные) защитно-коммутационные и пускорегулирующие устройства: тиристорные выключатели, пускатели, станции управления и т.п.  Если для защиты электрических сетей и электрооборудования выбраны автоматические выключатели, то на ответвлениях от распределительных устройств и минопроводов рекомендуется применять установочные автоматы на номинальные токи до 630 А. Автоматы подстанционные устанавливаются на трансформаторных и преобразовательных подстанциях при токах выше 400 А.  При относительно больших токах КЗ рекомендуется применять блок «автоматический выключатель-предохранитель». В этом случае предохранители отключают токи КЗ, близкие по величине к одноразовой предельной коммутационной способности автомата.  Меньшие токи КЗ отключаются автоматическим выключателем.  Согласно требованиям правил устройств электроустановок (ПУЭ) кроме защиты от КЗ все низковольтные сети должны быть защищены от перегрузки. К ним относят:  а) сети, выполненные открыто проложенным кабелем внутри любых помещений;  б) осветительные сети, независимо от способа прокладки проводов и кабелей; в) силовые сети промышленных предприятий;  г) сети во взрывоопасных помещениях.  В целом условия согласования характеристик аппаратов защиты (предохранителей и автоматов) с сечениями проводов и кабелей защищаемых сетей, можно обобщить в виде:  где   - номинальный ток или ток срабатывания аппарата защиты, А;  - кратность допустимого длительного тока по отношению к номинальному току (или току срабатывания) аппарат защиты, %. Значение   нормируются ПУЭ в зависимости от условий окружающей среды, типа аппарата защиты, изоляции проводов и кабелей. Таким образом, выбор предохранителей и автоматов для защиты сетей напряжени5ем до 1 кВ тесно связан с выбором сетей проводов и кабелей.  Выбор предохранителей и автоматов для защиты электродвигателей напряжением до 1 кВ рассматривались в курсе «Электрические и электронные аппараты».

5. В состав оборудования распределительных устройств входят  выключатели, разъединители, предохранители, измерительные трансформаторы тока и напряжения, разрядники, реакторы, система сборных шин, силовые кабели и т.д.

Все оборудование распределительных устройств выше 1000 В выбирается из расчета: длительной работы с номинальными токами, кратковременных перегрузок, токов коротких замыканий и значительных повышений напряжения, связанных с атмосферными или внутренними перенапряжениями (например, при замыкании на землю фазы через дугу, включение длинных холостых линий и др.).

Аппараты высокого напряжения (АВН) используются в электроэнергетических системах для формирования схем передачи электроэнергии и электроснабжения потребителей нормальных и аварийных режимах; для контроля за состоянием высоковольтных электроустановок и ограничения перенапряжений и токов возникающих при их эксплуатации.  По назначению аппараты высокого напряжения в системах электроснабжения подразделяют на следующие виды:  Коммутационные аппараты (выключатели, выключатели нагрузки, разъединители, короткозамыкатели, отделители), предназначенные для формирования схем передачи электроэнергии и электроснабжения потребителей в нормальных и аварийных режимах;  Измерительные трансформаторы тока и напряжения, применяемые для непрерывного контроля за системой электроснабжения в качестве датчиков сигналов её состояния, передаваемых устройствам защиты и автоматики. Применяются измерительные трансформаторы при высоких напряжениях и больших токах, когда непосредственное включение в первичные цепи контрольно-измерительных приборов, реле и устройств автоматики технически невозможно или недопустимо по условиям безопасности обслуживающего персонала. Основные требования к измерительным трансформаторам – это обеспечение передачи информации м минимально возможным искажениями.  Ограничивающие аппараты (предохранители, реакторы, разрядники, нелинейные ограничители перенапряжений), применяемые для ограничения токов и реле напряжений, возникающих при эксплуатации систем электроснабжения.  Токоограничивающие предохранители рассматривались ранее. и предназначены для ограничения токов КЗ.  Токоограничивающие реакторы представляют собой катушку индуктивности без сердечника, включаемую последовательно в токоведущую цепь. Реактор выбирается из условия ограничения тока КЗ в цепях 6-10 кВ до уровня, при котором обеспечивается динамическая и термическая стойкость коммутационных аппаратов и кабелей (когда их параметры недостаточны для эксплуатации без реакторов). Наиболее распространенным средством ограничения грузовых и внутренних перенапряжений являются разрядники. Эти аппараты состоят из нелинейных резисторов (варисторов) и искровых промежутков, автоматически подключающих варисторы к токоведущей цепи при превышении заданного уровня напряжения.  В настоящее время используют нелинейные ограничители перенапряжений (ОПН) на основе варисторов с высоконелинейной вольтамперной характеристикой, подключаемые к токоведущи элементам без исковых промежутков. Протекающий по ОПН ток при номинальном напряжении составляет миллиамперы, а при повышениях напряжения возрастает до тысяч ампер. ОПН сравнительно дешевы и надежны, ограничивают коммутационные и грозовые перенапряжения.  Согласно ПУЭ к коммутационным аппаратам (КУ) относятся низковольтные автоматические выключатели и предохранители. Условия выбора КА для систем электроснабжения рассмотрены ниже, примеры их выбора и задачи для самостоятельного решения приведены в л. [1].

6. датчик – это устройство, преобразующее входное воздействие любой физической величины в сигнал, удобный для дальнейшего использования. Такие датчики преобразуют энергию источника входной сигнал и измеряют величины, т. е. они являются как бы генераторами электроэнергии откуда и название таких датчиков — они генерируют электрический сигнал).  Дополнительные источники электроэнергии для работы принципиально не требуются. Тем не менее дополнительная электрод может потребоваться для усиления выходного сигнала датчика, образования в другие виды сигналов и других целей. Генераторными. Посмотри, какие кровати для новорожденных выпускают отечественные производители. Создаются термоэлектрические, пьезоэлектрические, индукционные, электрические и многие другие типы датчиков.                                    Индукционные датчики преобразуют измеряемую неэлектрическр^ личину в ЭДС индукции. Принцип действия датчиков основан на электромагнитной индукции. К этим датчикам относятся тахогенераторы постоянного и переменного тока, представляющие собой небольшие элек­тромашинные генераторы, у которых выходное напряжение пропорцио­нально угловой скорости вращения вала генератора. Тахогенераторы используются как датчики угловой скорости.  Тахогенератор представляет собой электрическую машину, работающую в генераторном режиме. При этом вырабатываемая ЭДС пропорциональна скорости вращения и величине магнитного потока. Кроме того, с изменени­ем скорости вращения изменяется частота ЭДС. Применяются как датчики скорости (частоты вращения).

7. Контакторы служат для многократных включений и отключений электрической цепи при токах нагрузки, не превышающих номинальный, а также для редких отключений при токах перегрузки (обычно 7—10-кратных по отношению к номинальному). Род тока определяет конструктивные особенности контакторов. Поэтому контакторы переменного и постоянного токов обычно не взаимозаменяемые. Однако имеются контакторы, совмещающие в себе возможности коммутации как постоянного, так и переменного токов. Наиболее широко применяются одно- и двухполюсные контакторы постоянного тока и трёхполюсные контакторы переменного тока. К контакторам из-за частых коммутаций (число циклов включения-выключения для контакторов разной категории изменяется от 30 до 3600 в час) предъявляются повышенные требования по механической и электрической износостойкости. Контакторы как постоянного, так и переменного тока содержат: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасительную систему, систему блок-контактов (вспомогательные контакты, переключающие цепи сигнализации и управления при работе контакторов). В отличие от автоматических выключателей контакторы могут коммутировать только номинальные токи, они не предназначены для отключения токов короткого замыкания.

Управление контактором осуществляется посредством вспомогательной цепи оперативного тока, проходящего по катушкам контактора, напряжением 24, 42, 110/127, 220 или 380 вольт. Для обеспечения безопасности при обслуживании контактора, величина оперативного тока должна быть значительно ниже величины рабочего тока в коммутируемых цепях. Контактор не имеет механических средств для удержания контактов во включенном положении, при отсутствии управляющего напряжения на катушке контактора он размыкает свои контакты. Для удержания контактов в рабочем положении применяется схема «самоподхвата» с использованием пары нормально-открытых контактов или постоянно существующий потенциал, например напряжение с выхода ПЛК.

Как правило, контакторы применяются для коммутации электрических цепей промышленного тока при напряжении до 660 В и токах до 1 600 А. Для использования в качестве контактора могут применяться управляющие реле (англ. control relay), имеющие нормально открытые пары контактов.

Основные области применения контакторов: управление мощными электродвигателями (например, на тяговом подвижном составе —электровозах, тепловозах, электропоездах, трамвайных и троллейбусных вагонах, на лифтах), коммутация цепей компенсации реактивной мощности, коммутация больших постоянных токов.

8. Тепловые реле - это электрические аппараты, предназначенные для защиты электродвигателей от токовой перегрузки. Наиболее распространенные типы тепловых реле - ТРП, ТРН, РТЛ и РТТ.

Принцип действия тепловых реле

Долговечность энергетического оборудования в значительной степени зависит от перегрузок, которым оно подвергается во время работы. Для любого объекта можно найти зависимость длительности протекания тока от его величины, при которых обеспечивается надежная и длительная эксплуатация оборудования. Эта зависимость представлена на рисунке (кривая 1).

При номинальном токе допустимая длительность его протекания равна бесконечности. Протекание тока, большего, чем номинальный, приводит к дополнительному повышению температуры и дополнительному старению изоляции. Поэтому чем больше перегрузка, тем кратковременнее она допустима. Кривая 1 на рисунке устанавливается исходя из требуемой продолжительности жизни оборудования. Чем короче его жизнь, тем большие перегрузки допустимы

Для защиты от перегрузок, наиболее широкое распространение получили тепловые реле с биметаллической пластиной.

Биметаллическая пластина теплового реле состоит из двух пластин, одна из которых имеет больший температурный коэффициент расширения, другая — меньший. В месте прилегания друг к другу пластины жестко скреплены либо за счет проката в горячем состоянии, либо за счет сварки. Если закрепить неподвижно такую пластину и нагреть, то произойдет изгиб пластины в сторону материала с меньшим. Именно это явление используется в тепловых реле.

Широкое распространение в тепловых реле получили материалы инвар (малое значение a) и немагнитная или хромоникелевая сталь (большое значение a).

Нагрев биметаллического элемента теплового реле может производиться за счет тепла, выделяемого в пластине током нагрузки. Очень часто нагрев биметалла производится от специального нагревателя, по которому протекает ток нагрузки. Лучшие характеристики получаются при комбинированном нагреве, когда пластина нагревается и за счет тепла, выделяемого током, проходящим через биметалл, и за счет тепла, выделяемого специальным нагревателем, также обтекаемым током нагрузки.

Прогибаясь, биметаллическая пластина своим свободным концом воздействует на контактную систему теплового реле.

Время-токовые характеристики теплового реле

Основной характеристикой теплового реле является зависимость времени срабатывания от тока нагрузки (времятоковая характеристика). В общем случае до начала перегрузки через реле протекает ток Iо, который нагревает пластину до температуры qо.

При проверке времятоковых характеристик тепловых реле следует учитывать, из какого состояния (холодного или перегретого) происходит срабатывание реле.

При проверке тепловых реле надо иметь в виду, что нагревательные элементы тепловых реле термически неустойчивы при токах короткого замыкания.

Выбор тепловых реле

Номинальный ток теплового реле выбирают исходя из номинальной нагрузки электродвигателя. Выбранный ток теплового реле составляет (1,2 - 1,3) номинального значения тока электродвигателя (тока нагрузки), т. е.тепловое реле срабатывает при 20- 30% перегрузке в течении 20 минут.

Постоянная времени нагрева электродвигателя зависит от длительности токовой перегрузки. При кратковременной перегрузке в нагреве участвует только обмотка электродвигателя и постоянная нагрева 5 - 10 минут. При длительной перегрузке в нагреве участвует вся масса электродвигателя и постоянна нагрева 40-60 минут. Поэтому применение тепловых реле целесообразно лишь тогда, когда длительность включения больше 30 минут.

Влияние температуры окружающей среды на работу теплового реле

Нагрев биметаллической пластинки теплового реле зависит от температуры окружающей среды, поэтому с ростом температуры окружающей среды ток срабатывания реле уменьшается.

Конструкция тепловых реле

Прогиб биметаллической пластины происходит медленно. Если с пластиной непосредственно связать подвижный контакт, то малая скорость его движения, не сможет обеспечить гашение дуги, возникающей при отключении цепи. Поэтому пластина действует на контакт через ускоряющее устройство. Наиболее совершенным является «прыгающий» контакт.

В обесточенном состоянии пружина 1 создает момент относительно точки 0, замыкающий контакты 2. Биметаллическая пластина 3 при нагреве изгибается вправо, положение пружины изменяется. Она создает момент, размыкающий контакты 2 за время, обеспечивающее надежное гашение дуги. Современные контакторы и пускатели комплектуются с тепловыми реле ТРП (одно-фазное) и ТРН (двухфазное).

9. Процессы ионизации поддерживают горение дуги, деонизации – способствует ее гашению. Различают четыре вида ионизации: ударная, термическая ионизация, а также автоэлектронная и термоэлектронная эмиссия.  Ударная ионизация вызывается соударениями электронов, двигающихся под воздействием электрического поля вдоль столба дуги, с нейтральными молекулами и атомами газа в дуговом промежутке. Наименьшая разность потенциалов на длине свободного пробега, при которой электрон приобретает скорость, достаточную для начала ударной ионизации, составляет для паров металла (6-7,5) В.  Термическая ионизация – это процесс образования ионов под воздействием высокой температуры. Наличие паров металла в межконтактном промежутке (а это имеет место в ВВ), существенно снижает температуру, при которой начинается термическая ионизация: если ионизация воздуха начинается примерно при 8000⁰ К, то ионизация паров меди при температуре примерно 4000⁰ К.  Автоэлектронная эмиссия – это выход электронов с катода в межэлектродное пространство под действием сильного электрическог7о поля между контактами выключателя, напряженность которого примерно (1-3)10⁺⁷ В/см.  Термоэлектронная эмиссия – это выход электронов с горячего катода в межэлектродное пространство. Она имеет место при температуре катода около (3000-4000)⁰ К.  Основным видом ионизации, поддерживающим горение дуги в наиболее распространенных воздушных и масляных выВыключателях является термическая ионизация; в вакуумных выключателях горение дуги определяется процессами автоэлектронной эмиссии.

10. Реле́ - электрический аппарат, предназначенный для коммутации электрических цепей (скачкообразного изменения выходных величин) при заданных изменениях электрических или не электрических входных величин.

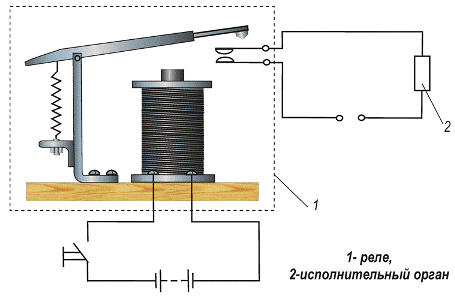

Принцип действия и устройство электромагнитных реле

Электромагнитные реле, благодаря простому принципу действия и высокой надежности, получили самое широкое применение в системах автоматики и в схемах защиты электроустановок. Электромагнитные реле делятся на реле постоянного и переменного тока. Реле постоянного тока делятся на нейтральные и поляризованные. Нейтральные реле одинаково реагируют на постоянный ток обоих направлений, протекающий по его обмотке, а поляризованные реле реагируют на полярность управляющего сигнала.

Работа электромагнитных реле основана на использовании электромагнитных сил, возникающих в металлическом сердечнике при прохождении тока по виткам его катушки. Детали реле монтируются на основании и закрываются крышкой. Над сердечником электромагнита установлен подвижный якорь (пластина) с одним или несколькими контактами. Напротив них находятся соответствующие парные неподвижные контакты.

В исходном положении якорь удерживается пружиной. При подаче напряжения электромагнит притягивает якорь, преодолевая её усилие, и замыкает или размыкает контакты в зависимости от конструкции реле. После отключения напряжения пружина возвращает якорь в исходное положение. В некоторые модели, могут быть встроены электронные элементы. Это резистор, подключенный к обмотке катушки для более чёткого срабатывания реле, или (и) конденсатор, параллельный контактам для снижения искрения и помех.

Достоинства и недостатки электромагнитных реле

Электромагнитное реле обладает рядом преимуществ, отсутствующих у полупроводниковых конкурентов:

• способность коммутации нагрузок мощностью до 4 кВт при объеме реле менее 10 см3;

• устойчивость к импульсным перенапряжениям и разрушающим помехам, появляющимся при разрядах молний и в результате коммутационных процессов в высоковольтной электротехнике;

• исключительная электрическая изоляция между управляющей цепью (катушкой) и контактной группой — последний стандарт 5 кВ является недоступной мечтой для подавляющего большинства полупроводниковых ключей;

• малое падение напряжения на замкнутых контактах, и, как следствие, малое выделение тепла: при коммутации тока 10 А малогабаритное реле суммарно рассеивает на катушке и контактах менее 0,5 Вт, в то время как симисторное реле отдает в атмосферу более 15 Вт, что, во-первых, требует интенсивного охлаждения, а во-вторых, усугубляет парниковый эффект на планете;

• экстремально низкая цена электромагнитных реле по сравнению с полупроводниковыми ключами

Отмечая достоинства электромеханики, отметим и недостатки реле: малая скорость работы, ограниченный (хотя и очень большой) электрический и механический ресурс, создание радиопомех при замыкании и размыкании контактов и, наконец, последнее и самое неприятное свойство — проблемы при коммутации индуктивных нагрузок и высоковольтных нагрузок на постоянном токе.

Типовая практика применения мощных электромагнитных реле — это коммутация нагрузок на переменном токе 220 В или на постоянном токе от 5 до 24 В при токах коммутации до 10–16 А. Обычными нагрузками для контактных групп мощных реле являются нагреватели, маломощные электродвигатели (например, вентиляторы и сервоприводы), лампы накаливания, электромагниты и прочие активные, индуктивные и емкостные потребители электрической мощности в диапазоне от 1 Вт до 2–3 кВт.

Поляризованные электромагнитные реле

Разновидностью электромагнитных реле являются поляризованные электромагнитные реле. Их принципиальное отличие от нейтральных реле состоит в способности реагировать на полярность управляющего сигнала.

11. Электрический аппарат — электротехническое устройство, предназначенное для управления электрическими и неэлектрическими устройствами, а также для защиты этих устройств от режимов работы, отличных от нормального. Классификация

Ввиду большого разнообразия электрических аппаратов и возможности выполнения одним аппаратом нескольких различных функций нет возможности провести строгую классификацию их по какому-то признаку. Обычно электрические аппараты разделяют по основной выполняемой ими функции. Таким образом, можно выделить группы:

[]Коммутационные аппараты

Основная статья: Коммутационный аппарат

Коммутационные аппараты служат для различного рода коммутаций (включений, отключений). К коммутационным аппаратам относятся разъединители, рубильники, переключатели,силовые выключатели и т. д.

[]Защитные

Защитные аппараты предназначены для защиты электрических цепей от ненормальных режимов работы, таких как, например, перегрузка или короткое замыкание, нарушение последовательности фаз, обрыв фазы. К защитным аппаратам относятся различного рода предохранители.

[]Ограничивающие

Основное предназначение ограничивающих электрических аппаратов — ограничение токов короткого замыкания и перенапряжений. К этим аппаратам относятся реакторы иразрядники.

[]Пускорегулирующие

Пускорегулирующие аппараты предназначены для управления различного рода электроприводами или для управления промышленными потребителями энергии. К этой группе относятся контакторы, пускатели, реостаты и пр.

[]Контролирующие

Задача контролирующих аппаратов — контроль заданных параметров (напряжение, ток, температура, давление и пр.). К этой группе относятся реле и датчики.

[]Регулирующие

Аппараты этой группы служат для регулирования заданного параметра системы. К ним относятся, например, стабилизаторы.

Кроме того, в пределах группы их можно разделить:

[]По напряжению

• Аппараты низкого напряжения (до 1кВ включительно)

• Аппараты высокого напряжения (от 1кВ и выше)

[]По роду тока

• Постоянного тока

• Переменного тока

[]По другим признакам

К этим признакам можно отнести исполнения, быстродействие, границы защищаемых или контролируемых участков и пр.

[]Требования к электрическим аппаратам

Каждый электрический аппарат должен удовлетворять ряду требований. К этим требованиям относятся:

[]Термическая стойкость

Аппарат должен длительное время выдерживать нагревание, происходящее за счет протекания по нему электрического тока.

[]Электродинамическая стойкость

Аппарат должен выдерживать кратковременные ненормальные режимы электрической сети, такие, как короткое замыкание или перегрузка.

[]Другие требования

К ним относятся ряд индивидуальных требований, касающихся специфики работы аппарата. Кроме того, аппарат должен иметь по возможности меньшие габариты, массу и стоимость, он должен быть простым в эксплуатации и быть надежным.

12. Высоковольтные выключатели (ВВ) предназначены для коммутации цепей переменного тока напряжением выше 1кВ во всех регионах, возможных в эксплуатации: включение и отключение номинальных токов, токов короткого замыкания, токов холостого хода силовых трансформаторов и емкостных токов. Требования, предъявляемые к выключателям, заключаются в следующем:

1) надежность в работе и безопасность для окружающих;

2) быстродействие – возможно малое время отключения;

3) удобство в обслуживании;

4) простота монтажа;

5) бесшумность работы;

6) сравнительно невысокая стоимость.

Масляные выключатели

Различают масляные выключатели двух видов – баковые и маломасляные. Методы деионизации дугового промежутка в этих выключателях одинаковы. Различие заключается лишь в изоляции контактной системы от заземленного основания и в количестве масла.

До недавнего времени в эксплуатации находились баковые выключатели следующих типов: ВМ-35, С-35, а также выключатели серии У напряжением от 35 до 220 кВ. Баковые выключатели предназначены для наружной установки, в настоящее время не производятся.

Основные недостатки баковых выключателей: взрыво- и пожароопасность; необходимость периодического контроля за состоянием и уровнем масла в баке и вводах; большой объем, масла, что обусловливает большую затрату времени на его замену, необходимость больших запасов масла; непригодность для установки внутри помещений.

Маломасляные выключатели

Маломасляные выключатели (горшковые) получили широкое распространение в закрытых и открытых распределительных устройствах всех напряжений. Масло в этих выключателях в основном служит дугогасящей средой и только частично изоляцией между разомкнутыми контактами.

Изоляция токоведущих частей друг от друга и от заземленных конструкций осуществляется фарфором или другими твердыми изолирующими материалами. Контакты выключателей для внутренней установки находятся в стальном бачке (горшке), отсюда сохранилось название выключателей "горшковые".

Маломасляные выключатели напряжением 35 кВ и выше имеют фарфоровый корпус. Самое широкое применение получили выключатели 6-10 кВ подвесного типа (ВМГ-10, ВМП-10). В этих выключателях корпус крепится на фарфоровых изоляторах к общей раме для всех трех полюсов. В каждом полюсе предусмотрен один разрыв контактов и дугогасительная камера.

Недостатки маломасляных выключателей: взрыво- и пожароопасность, хотя и значительно меньшая, чем у баковых выключателей; невозможность осуществления быстродействующего АПВ; необходимость периодического контроля, доливки, относительно частой замены масла в дугогасительных бачках; трудность установки встроенных трансформаторов тока; относительно малая отключающая способность.

Область применения маломасляных выключателей – закрытые распределительные устройства электростанций и подстанций 6, 10, 20, 35 и 110 кВ, комплектные распределительные устройства 6, 10 и 35 кВ и открытые распределительные устройства 35 и 110 кВ.

Воздушные выключатели

В воздушных выключателях гашение дуги происходит сжатым воздухом при давлении 2-4 МПа, а изоляция токоведущих частей и дугогасительного устройства осуществляется фарфором или другими твердыми изолирующими материалами. Конструктивные схемы воз-душных выключателей различны и зависят от их номинального напряжения, способа создания изоляционного промежутка между контактами в отключенном положении, способа подачи сжатого воздуха в дугогасительное устройство.

В выключателях на большие номинальные токи имеется главный и дугогасительный контур подобно маломасляным выключателям МГ и МГГ. Основная часть тока во включенном положении выключателя проходит по главным контактам 4, расположенным открыто. При отключении выключателя главные контакты размыкаются первыми, после чего весь ток проходит по дугогасительным контактам, заключенным в камере 2. К моменту размыкания этих контактов в камеру подается сжатый воздух из резервуара 1, создается мощное дутье, гасящее дугу. Дутье может быть продольным или поперечным.

Необходимый изоляционный промежуток между контактами в отключенном положении создается в дугогасительной камере путем разведения контактов на достаточное расстояние. Выключатели, выполненные по конструктивной схеме с открытым отделителем, изготовляются для внутренней установки на напряжение 15 и 20 кВ и ток до 20000 А (серия ВВГ). В данном типе выключателей после отключения отделителя 5 прекращается подача сжатого воздуха в камеры и дугогасительные контакты замыкаются.

Элегазовые выключатели

Элегаз (SF6 – шестифтористая сера) представляет собой инертный газ, плотность которого превышает плотность воздуха в 5 раз. Электрическая прочность элегаза в 2 – 3 раза выше прочности воздуха; при давлении 0,2 МПа электрическая прочность элегаза сравнима с прочностью масла.

В элегазе при атмосферном давлении может быть погашена дуга с током, который в 100 раз превышает ток, отключаемый в воздухе при тех же условиях. Исключительная способность элегаза гасить дугу объясняется тем, что его молекулы улавливают электроны дугового столба и образуют относительно неподвижные отрицательные ионы. Потеря электронов делает дугу неустойчивой, и она легко гаснет. В струе элегаза, т. е. при газовом дутье, поглощение электронов из дугового столба происходит еще интенсивнее.

В элегазовых выключателях применяют автопневматические (автокомпрессионные) дугогасительные устройства, в которых газ в процессе отключения сжимается поршневым устройством и направляется в зону дуги. Элегазовый выключатель представляет со-бой замкнутую систему без выброса газа наружу.

В настоящее время элегазовые выключатели применяются на всех классах напряжений (6-750 кВ) при давлении 0,15 – 0,6 МПа. Повышенное давление применяется для выключателей более высоких классов напряжения. Хорошо зарекомендовали элегазовые выключа-тели следующих зарубежных фирм: ALSTOM; SIEMENS; Merlin Gerin и др. Освоен выпуск современных элегазовых выключателей ПО "Уралэлектротяжмаш": баковые выключатели серии ВЭБ, ВГБ и колонковые выключатели серии ВГТ, ВГУ.

В качестве примера рассмотрим конструкцию выключателя серии LF фирмы Merlin Gerin напряжением 6-10 кВ.

Базовая модель выключателя состоит из следующих элементов:

– корпуса выключателя, в котором расположены все три полюса, представляющего собой "сосуд под давлением", заполненный элегазом под низким избыточным давлением (0,15 МПа или 1,5 атм.);

– механического привода типа RI;

– передней панели привода с рукояткой для ручного взвода пружин и индикаторами состояния пружины и выключателя;

– высоковольтных силовых контактных площадок;

– многоштырьевого разъема для подключения цепей вторичной коммутации.

Вакуумные выключатели

Электрическая прочность вакуума значительно выше прочности других сред, применяемых в выключателях. Объясняется это увеличением длины среднего свободного пробега электронов, атомов, ионов и молекул по мере уменьшения давления. В вакууме длина свободного пробега частиц превышает размеры вакуумной камеры.

Конструкция вакуумной камеры состоит из пары контактов (4; 5), один из которых является подвижным (5), заключенных в ваккумноплотную оболочку, спаянную из керамических или стеклянных изоляторов (3; 7), верхней и нижней металлических крышек (2; 8) и металлического экрана (6). Перемещение подвижного контакта относительно неподвижного обеспечивается путем применения сильфона (9). Выводы камеры (1; 10) служат для подключения ее к главной токоведущей цепи выключателя.

13.

Емкостным датчиком называют преобразователь параметрического типа, в котором изменение измеряемой величины преобразуется в изменение емкостного сопротивления.

Емкocтной дaтчик, измерительный преобразователь неэлектрических величин (уровня жидкости, механические усилия, давления, влажности и др.) в значения электрической ёмкости. Конструктивно емкостный датчик представляет собой конденсатор электрический плоскопараллельный или цилиндрический. Различают емкостные датчики, действие которых основано на изменении зазора между пластинами или площади их взаимного перекрытия, деформации диэлектрика, изменении его положения, состава или диэлектрической проницаемости. Наиболее часто емкостные датчики применяют для измерений меняющихся давления или уровня, точных измерений механических перемещений и т. п.

Активная поверхность емкостного бесконтактного датчика образована двумя металлическими электродами, которые можно представить как обкладки "развернутого" конденсатора (см. рис. 1.). Электроды включены в цепь обратной связи высокочастотного автогенератора, настроенного таким образом, что при отсутствии объекта вблизи активной поверхности он не генерирует. При приближении к активной поверхности емкостного бесконтактного датчика объект попадает в электрическое поле и изменяет емкость обратной связи. Генератор начинает вырабатывать колебания, амплитуда которых возрастает по мере приближения объекта. Амплитуда оценивается последующей схемой обработки, формирующей выходной сигнал. Области применения емкостных датчиков

Возможные области применения емкостных датчиков чрезвычайно разнообразны. Они используются в системах регулирования и управления производственными процессами почти во всех отраслях промышленности. Емкостные датчики применяются для контроля заполнения резервуаров жидким, порошкообразным или зернистым веществом, как конечные выключатели на автоматизированных линиях, конвейерах, роботах, обрабатывающих центрах, станках, в системах сигнализации, для позиционирования различных механизмов и т. д. В настоящее время наиболее широкое распространение получили датчики приближения (присутствия), которые помимо своей надежности, имеют широкий ряд преимуществ. Имея сравнительно низкую стоимость, датчики приближения охватывают огромный спектр направленности по своему применению во всех отраслях промышленности.

Типичными областями использования емкостных датчиков этого типа являются:

• сигнализация заполнения емкостей из пластика или стекла;

• контроль уровня заполнения прозрачных упаковок;

• сигнализация обрыва обмоточного провода;

• регулирование натяжения ленты;

• поштучный счет любого вида и др.

Недостатки емкостных датчиков

К недостаткам емкостных датчиков следует отнести:

• сравнительно небольшой коэффициент передачи (преобразования);

• высокие требования к экранировке деталей;

• необходимость работы на повышенной (по сравнению с 50 Гц) частоте.

Однако в большинстве случаев можно добиться достаточной экранировки за счет конструкции датчика, а практика показывает, что емкостные датчики дают хорошие результаты на широко распространенной частоте 400 Гц.

Классификация емкостных датчиков

По способу исполнения все емкостные измерительные преобразователи можно разделить наодноемкостные и двухъемкостные датчики.

Последние бывают дифференциальными и полудифференциальными.

Одноемкостный датчик прост по конструкции и представляет собой один конденсатор с переменной емкостью. К его минусам относится значительное влияние внешних факторов, таких как влажность и температура.

14. Индуктивный датчик — бесконтактный датчик, предназначенный для контроля положения объектов из металла (к другим материалам не чувствителен). Принцип действия основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика. Принцип действия

Принцип действия бесконтактного конечного выключателя (ВК) основан на изменении амплитуды колебаний генератора при внесении в активную зону датчика металлического, магнитного, ферро-магнитного или аморфного материала определенных размеров. При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется от расстояния между датчиком и контролируемым предметом. Триггер Шмитта преобразует аналоговый сигнал в логический.
