Основной закон прочности бетона (формулы и графики).

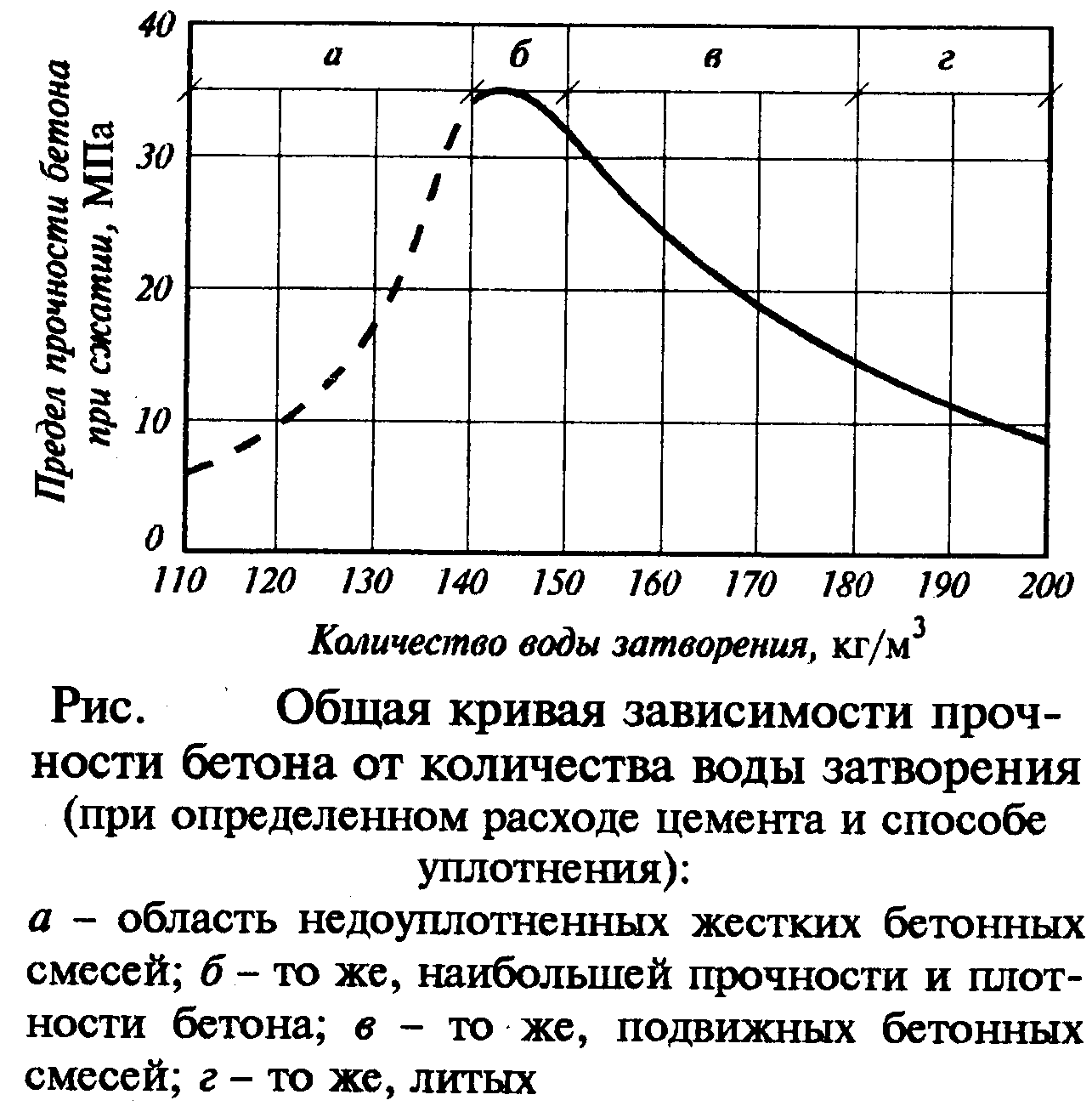

Физический смысл закона прочности бетона. Закон прочности бетона устанавливает зависимость прочности от качества применяемых материалов и пористости бетона. Прочность вяжущего характеризуется его маркой (Rц), качество заполнителя коэффициентом А, а пористость косвенно определяется величиной водо-цементного отношения В/Ц. Зависимость прочности от В/Ц является в сущности зависимостью прочности от объема пор, образованных водой, не вступающей в химическое взаимодействие с цементом. Кривая зависимости прочности бетона от количества воды затворения (при постоянном расходе цемента и способе уплотнения), приведенная на рис.4, характеризует физический смысл закона прочности. Левая ветвь кривой принадлежит недоуплотненным бетонным смесям, слишком жестким для данного способа уплотнения. При возрастании количества воды затворения, т. е. В/Ц, эти смеси укладываются плотнее, и прочность бетона повышается. Наконец, при оптимальном (для данного способа уплотнения) количества воды бетон имеет наибольшую плотность и прочность, что соответствует максимуму на кривой прочности.

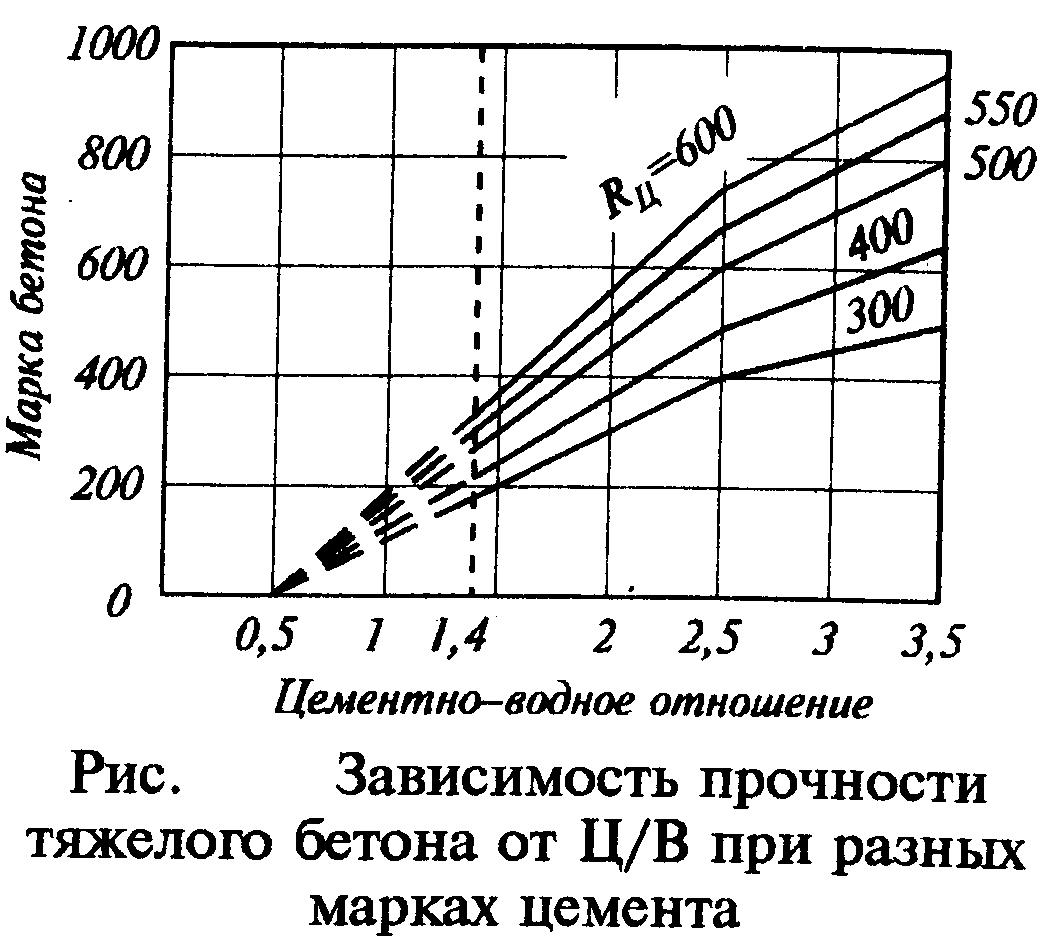

Для тяжелых бетонов применяется заполнитель с прочностью в 1,5-2 раза больше заданной марки бетона. При большом содержании цементного теста зерна заполнителя раздвинуты на значительные расстояния, они почти не взаимодействуют друг с другом, поэтому решающее значение будет иметь прочность цементного камня и прочность сцепления его с заполнителем. На практике часто используют зависимость прочности бетона от цементно-водного отношения по формуле И. Боломея - Б.Г. Скрамтаева (рис. 5).
Для обычных бетонов с Ц/В=1,4-2,5 формула прочности имеет вид: Rб=ARц(Ц/B-0,5). При высококачественных заполнителях (щебень из плотных изверженных пород, крупный песок с минимальным содержанием вредных примесей) А=0,65; для рядовых заполнителей А=0,6; при применение заполнителей пониженного качества А=0,55. Для высокопрочных бетонов, изготовляемых с Ц/В>2,5, применяется формула: Rб=ARц(Ц/B+0,5). В этой формуле для высококачественных заполнителей А=0,43, для рядовых А=0,4. Основной закон прочности является общим для материалов с конгломератной структурой, он распространяется на тяжелые и легкие бетоны, мелкозернистые бетоны и строительные растворы. Только параметры А, входящие в формулу прочности, будут иметь различные численные значения, зависящие от вида материала и заполнителя.
Основные принципы определения состава тяжёлого бетона.
Надо найти оптимальное соотношение цемента, песка, воды и заполнителей.Марку цемента выбирают в зависимости от проектной марки бетона по прочности. Чтобы получить бетон с минимальным расходом вяжущего, необходимо выяснить, какое должно быть при этом соотношение Rб/Rц. Расход цемента Ц (кг/м3) найдем, пользуясь формулой прочности бетона:Ц=(1/А*Rб/Rц+0,5)*В. Существует следующая зависимость расхода цемента от соотношения Rб/Rц. Для бетонов низких и средних марок минимальные расходы вяжущего соответствуют: Rб/Rц = 0,4–0,6 или Rц 2Rб. Соотношение Rб/Rц, близкое к 1, допустимо по необходимости для бетонов высоких марок (М500, М600-М800), когда Rб Rц. Правильное определение состава бетона имеет большое технико–экономическое значение. Для расчета состава бетона устанавливают стандартные характеристики применяемых материалов. Определение состава бетона производят обычно расчетно–экспериментальным методом, который предусматривает предварительный расчет состава по формулам и последующую экспериментальную проверку и уточнение состава с помощью пробного замеса. Расчет сводится к установлению количества цемента, воды затворения, мелкого и крупного заполнителей в кг на 1м уплотненной бетонной смеси исходя из заданных свойств смеси и прочности бетона. 1) Ц/В Количество воды затворения находят в зависимости от заданной жесткости или подвижности бетонной смеси. Вычисляют цементно–водное отношение по формулам: Rб=А* Rц (Ц/В – 0,5) для обычных бетонов с Ц/В = 1,4–2,5 и Rб=А* Rц (Ц/В + 0,5) для высокопрочных бетонов с Ц/В>2,5. Далее находят водо-цементное отношение В/Ц=1/(Ц/В). 2) В Расход цемента находят, зная количество воды затворения и водо-цементное отношение: Ц=В/(В/Ц). Если расход цемента на 1м3 бетона окажется меньше допускаемого по нормам, то количество его следует увеличить до требуемой нормы, сохранив прежнее В/Ц. Расход воды при этом пересчитывают, исходя из увеличенного расхода цемента. Минимальный расход вяжущего для бетонных конструкций – 200 кг/ м3, для железобетонных – 220 кг/ м3 и конструкций, работающих в агрессивных средах – 250 кг/ м3. 3) Расход крупного и мелкого заполнителей определяют из следующих положений: а) объем плотно уложенного бетона (принимают в расчете равным 1м3 или 1000л) без учета воздушных пустот слагается из объема зерен мелкого и крупного заполнителей и объема цементного теста, заполняющего пустоты между зернами заполнителей. Уравнение, выражающее это положение и называемое уравнением абсолютных объемов, может быть представлено в следующем виде:Ц/ц+В*П/п+К/к=1000. Б) пустоты между зернами крупного заполнителя должны быть заполнены растворной частью с учетом некоторой раздвижки зерен, величина которой определяется коэффициентом раздвижки Кразд: Ц/ц +П/п +В=К/н.к*Vпуст.к*Кразд, где Ц, В, П, Кразд – расходы соответственно цемента, воды, песка и крупного заполнителя, кг/м3; ц , п , к – плотности этих материалов; н.к – насыпная плотность крупного заполнителя; Vпуст.к – относительный объем пустот (пустотность) крупного заполнителя, определяемый по формуле Vпуст.к =1-(н.к/к); Кразд – коэффициент раздвижки для жестких бетонных смесей, Кразд =1,05–1,15, в среднем 1,1, для подвижных смесей – по соответствующему графику в зависимости от расхода цемента и В/Ц. Формулы для определения расходов (кг/м3): К=1000/( Vпуст* Кразд/н.к+1/к) и песка П=[1000 – Ц/ц – В – К/к]* п. Таким образом получен расчетный состав бетона в виде расхода (кг/м3) компонентов: Ц, В, П, К. Он может быть выражен в относительных единицах (по отношению к массе цемента): 1: В/Ц: П/Ц: К/Ц. Состав бетона проверяют и уточняют путем пробного замеса бетонной смеси, приготовляемой из производственных материалов.
