Реферат
Пояснительная записка содержит 40 страниц, 17 таблиц, 12 формул, 2 рисунка, 2 приложения.
Ключевые слова: изделие, ДСтП, , шпон синтетический, ДВП, цех корпусной мебели, конструкция изделия, расход сырья, расход материалов, коэффициент полезного выхода, карта раскроя, форматный раскрой, калибрование, шлифование, схема технологического процесса, площадь цеха, планировка оборудования и другие.
Введение
Производство мебели на сегодняшний момент является перспективным и доходным делом. Такая услуга, как «Производство мебели на заказ», возникшая в России недавно, занимает важное место в сфере обслуживания населения.
В 90-х годах количество фирм, занимающихся производством мебели, значительно увеличилось, увеличилась и конкуренция среди них.
Развитие рынка мебели зависит от экономического состояния страны. Поэтому экономическая стабильность позволяет в настоящее время отечественным мебельщикам активно наращивать выпуск рабочей мебели.
Устойчивая тенденция последних лет в мебельном производстве характеризуется значительным увеличением изделий мебели с использованием натуральных древесных материалов. Однако ассортимент пород древесины с ярко выраженными декоративными свойствами ограничен самой природой, что в свою очередь сужает возможности дизайнеров и производителей мебели.
Рынок мебели на сегодняшний момент является растущей отраслью экономики. Емкость российского мебельного рынка в 2005 году составила 6,6 млрд. долларов. В 2007 году среднедушевое потребление мебели для дома составляет до 50 долларов на человека. Вместе с тем, если сравнивать этот показатель с западными странами, то окажется, что покупать мебель россияне совсем не любят. К примеру, французы тратят на мебель больше 200 евро в год, немцы – до 400 евро. С одной стороны, эти цифры говорят о низкой покупательной способности российского населения, с другой стороны, учитывая увеличение в перспективе платежеспособного спроса на мебель, в этом сегменте рынка у российских производителей имеются значительные резервы роста.
Сегодня российский рынок мебели является одним из самых конкурентных. На нем представлены и работают как крупные отечественные мебельные фабрики, так и иностранные поставщики.
Половину всего мебельного производства в России обеспечивают малые и средние предприятия. Самые перспективные направления бизнеса для небольшой компании – офисная, кухонная и специализированная мебель.
Самыми быстрыми темпами развивается сегмент офисной мебели: с 2000 года продажи ежегодно вырастают на 20-25%. Кроме того, мебельный рынок России стал частью мирового рынка офисных кресел и стульев – на него приходится больше 4% продаж.
На развитие офисной мебели сказывается появление новых предприятий, а также улучшение финансирования бюджетных организаций, которые активно обновляют мебель. Средний и дорогой сегменты развиваются наиболее динамично и стремительно. Поэтому производство офисной мебели для служащих будет наращиваться и занимать все большую долю в структуре продаж, особенно в регионах.
Рост производства офисной мебели отчасти связан с ростом производства сырья – древесно-стружечных плит, в том числе и облицованных. Сегодня российские плиты вполне могут конкурировать с недорогим импортом: отечественные заводы древесно-стружечных плит используют те же связующие смолы, облицовочную бумагу и декоры, что и иностранные производители.
1.Разработка конструкции изделия
Тип корпуса II
Ширина дверей – 560 мм, количество дверей по ширине – 3 шт.
Ширина корпуса – В = 1688 мм, ширина проема – b = 1652 мм.
Глубина корпуса S = 560 мм
Высота корпуса Н = 1724 мм, высота проема h = 1692 мм
Дверь большая: высота – 1724 мм; ширина – 560 мм
Дверь малая: высота – 428 мм; ширина – 560 мм
Корпус К-27
Высота плинтусной коробки – 92 мм
Шкаф для аппаратуры и платья из набора мебели для гостиной проект ОИ. 070.00.00.00.00 выполнен в едином архитектурно-художественном и технологическом решении согласно унифицированной системы щитовых деталей. Шкаф состоит из одной секции, основанием является плинтусная коробка. Шкаф вертикальной перегородкой разделен на два отделения. Меньшее отделение закрыто накладной дверью, в нем имеется штанга для одежды. Второе отделение в свою очередь горизонтальными стенками делиться на пять частей. Одно из которых поделено на три части и средняя закрыта накладной дверью, а в двух других имеется по одной полке. В большей части второго отделения имеется полка, меньшая разбита на три открытых проёма. Внизу отделения имеется два ящика.
Таблица 1 - Варианты облицовки в техническом описании
Поверхности |
Облицовка |
Классификация покрытия по ОСТ 1372 - 82 |
Фасадные |
Шпон синтетический |
Лак ПЭ-246 1БП |
Лицевые |
Шпон синтетический |
Лак НЦ-218 1БП |
Внутренние |
Шпон синтетический |
Лак НЦ-218 1БП |

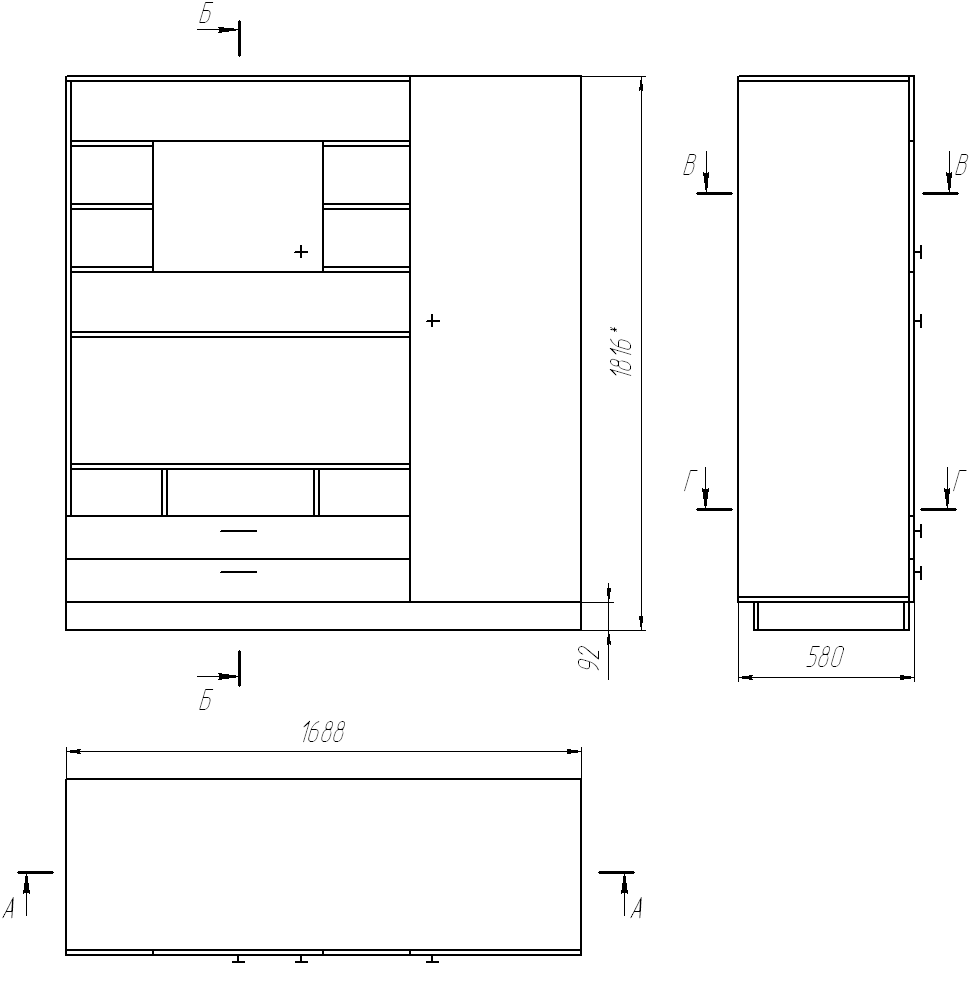

Рис. 1 Общий вид шкафа

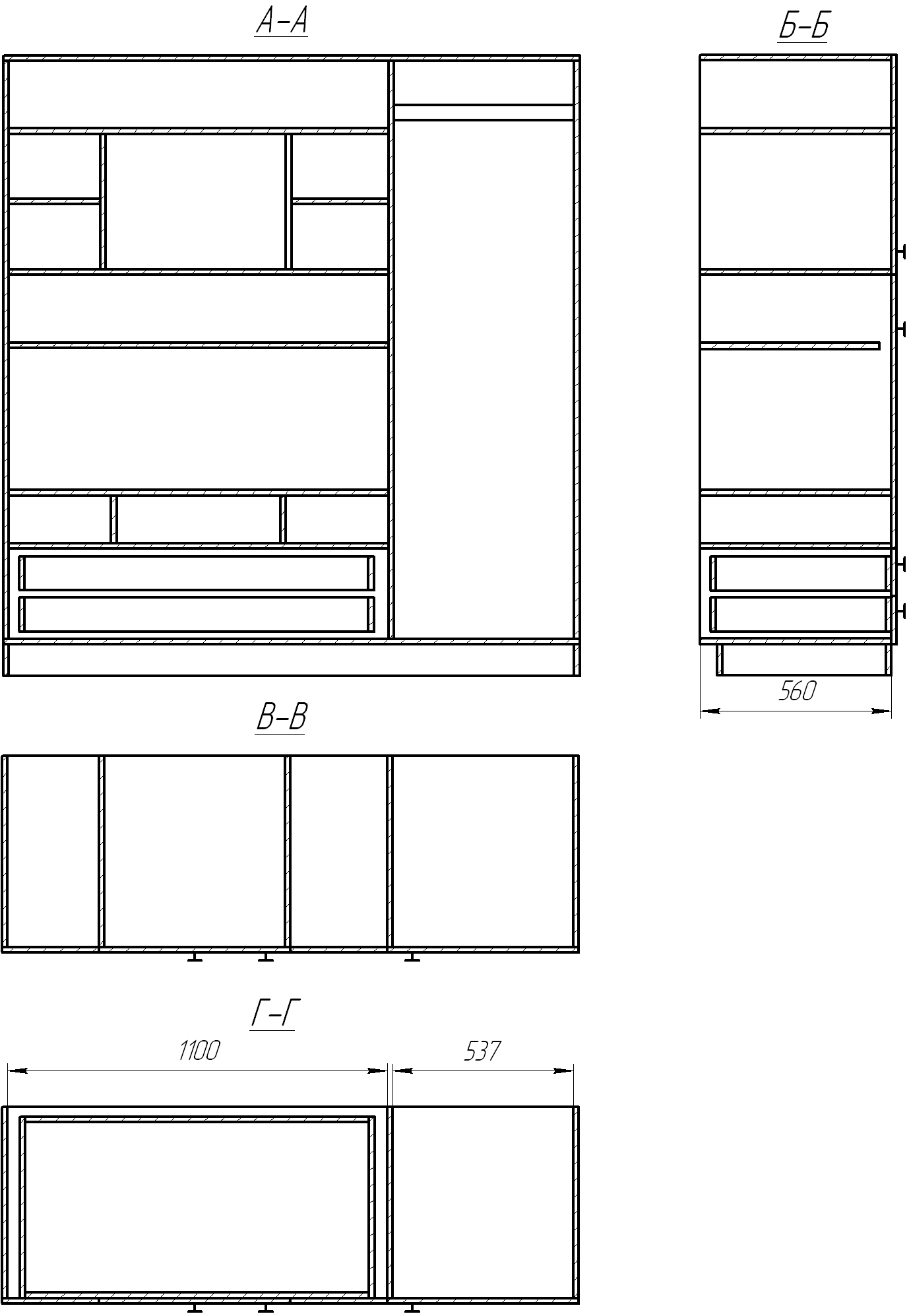

Рис.2 – Разрезы шкафа
Щитовые элементы выполнены из ДСтП толщиной 16 мм по ГОСТ 10632-89. Задняя стенка выполнена из ДВП 4 мм ГОСТ 4598-74, крепится на шурупы через шайбы мебельные. Пласти облицовывают синтетическим шпоном по ТУ 29-02-93-72, облицовка кромок – рулонный кромочный материал ТУ 13-160-73. Шкаф собирается на винтах мебельных и стяжках угловых. Монтаж секции шкафа с плинтусным основанием осуществляется по средствам круглых вставных шипов с клеем. Двери накладные распашные навешиваются на четырехшарнирные петли с фиксирующими защелками. Полки устанавливаются на полкодержателях. Ящики перемещаются по направляющим. Плинтусная коробка снабжении подпятниками. Фурнитура должна соответствовать ОСТ 13-40-75.
Таблица 2 – Перечень сборочных единиц и деталей
№ |
Наименование детали |
Количество |
Материал |
Размеры детали в чистоте, мм |
||
Длина |
Ширина |
Толщина |
||||
1 |
Стенка гориз. |
2 |
Сб.ед. |
1688 |
560 |
16 |
2 |
Стенка вертик. |
3 |
Сб.ед. |
1692 |
560 |
16 |
3 |
Стенка гориз. внут. |
4 |
Сб.ед. |
1100 |
560 |
16 |
4 |
Стенка вертик.внут.1 |
2 |
Сб.ед. |
396 |
560 |
16 |
5 |
Стенка вертик.внут.2 |
2 |
Сб.ед. |
156 |
560 |
16 |
6 |
Полка 1 |
2 |
Сб.ед. |
266 |
550 |
16 |
7 |
Полка 2 |
1 |
Сб.ед. |
1096 |
550 |
16 |
8 |
Дверь большая |
1 |
Сб.ед. |
1724 |
560 |
16 |
9 |
Дверь малая |
1 |
Сб.ед. |
428 |
560 |
16 |
10 |
Ящик, в том числе |
2 |
Сб.ед. |
|
|
|
10.1 |
- фасадная стенка |
2 |
Сб.ед. |
140 |
1124 |
16 |
10.2 |
- передняя стенка |
2 |
Сб.ед. |
100 |
1038 |
16 |
10.3 |
- задняя стенка |
2 |
Сб.ед. |
100 |
1038 |
16 |
10.4 |
- боковая стенка |
4 |
Сб.ед. |
100 |
530 |
16 |
10.5 |
- дно |
2 |
ДВП |
1028 |
520 |
4 |
11 |
Плинтусная коробка, в том числе: |
1 |
Сб.ед. |
|
|
|
11.1 |
- стенка продольная |
2 |
Сб.ед. |
92 |
1680 |
16 |
11.2 |
- стенка поперечная |
2 |
Сб.ед. |
92 |
478 |
16 |
12 |
Задняя стенка |
1 |
ДВП |
1718 |
1682 |
4 |
