ГОСТ 2.702-69. Правила выполнения электрических схем

2.ПРАВИЛА ВЫПОЛНЕНИЯ ФУНКЦИОНАЛЬНЫХ СХЕМ

2.1.На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемой схемой, и связи между этими частями.

На схеме допускается вместо связей изображать конкретные соединения между элементами и устройствами (провода, кабели).

2.2.Функциональные части на схеме, как правило, изображают в виде условных графических обозначений (пример 2 приложения 2). Отдельные функциональные части допускается изображать в виде прямоугольников.

2.3.Графическое представление схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.

2.4.допускается при выполнении функциональной схемы пользоваться положениями, указанными в пп. 3.5-3.9, 3.13, 3.19 и 3.22, например: изображать элементы раздельно по частям, сливать линии электрических связей и т.п.

2.5.На схеме должны быть указаны:

для каждой функциональной группы – ее наименование; для каждого устройства, изображаемого в виде прямоугольника, - его наиме-

нование, обозначение или тип; для каждого устройства, изображаемого в виде условного графического обо-

значения, - его обозначение или тип; для каждого элемента – позиционное обозначение, присвоенное ему на прин-

ципиальной схеме, или тип (см. пример 2 приложения 2.).

Наименования, обозначения и типы рекомендуется вписывать в прямоугольники.

2.6.На схеме рекомендуется указывать технические характеристики функциональных частей (рядом с графическими обозначениями или на свободном поле схемы).

2.7.На схеме помещают поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени, а также указывают параметры в характерных точках (величины токов, напряжений, формы и величины импульсов, математические зависимости и т.д.).

3.ПРАВИЛА ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНЫХ СХЕМ

3.1 на принципиальной схеме изображаются все электрические элементы, необходимые для осуществления и контроля в изделии заданных электрических процессов, и все электрические связи между ними, а также электрические элементы (разъемы, зажимы и т.п.), которыми заканчиваются входные и выходные цепи.

3.2.На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям.

3.3.Схемы вычерчивают для изделий, находящихся в отключенном положе-

нии.

В технических обоснованных случаях допускается отдельные схемы вычерчивать в выбранном рабочем положении с указанием на поле схемы режима, для которого вычерчены эти элементы.

3.4.Элементы на схеме изображают в виде условных графических обозначе-

ний.

3.5.Размеры условных графических обозначений приведены в ГОСТ 2.747-

68.

Элементы, размеры которых не установлены ГОСТ 2.747-68, должны вычерчиваться в размерах, в которых они выполнены в соответствующих стандартах.

При вычерчивании схем, насыщенных условными графическими обозначениями, допускается вес значения пропорционально уменьшать, при этом расстояние (просвет) между двумя соседними линиями условного графического обозначения должно быть не менее 0,8 мм. При вычерчивании иллюстрированных схем на больших форматах допускается все условно графические обозначения пропорционально увеличивать.

Допускается размеры обозначений отдельных элементов увеличивать, если требуется подчеркнуть особое назначение этих элементов.

Допускается размеры условно графических обозначений увеличивать при вписывании в них поясняющих знаков.

При изображении элементов с большим количеством выводов (например, многоотводные резисторы) допускается изменять размеры их обозначений по сравнению с приведенными в стандартах, не нарушая ясности схемы.

Условные графические обозначения элементов, используемых как составные части более сложных элементов, допускается изображать уменьшенными по сравнению с остальными элементами для сокращения общих размеров условных графических обозначений (например, резистор в ромбической антенне).

3.6.Условные графические обозначения элементов вычерчивают на схеме линиями той же толщины, как это изображено в стандартах на условные графические обозначения.

Толщину линий всех условные графических обозначений элементов допускается выполнять равной толщине электрической связи.

3.7.Элементы, используемые в изделии частично, допускается изображать на схеме не полностью, ограничиваясь изображением только используемых частей (пример 3 приложения 2).

3.8.Условные графические обозначения элементов вычерчивают на схеме либо в положении, в котором они изображены в соответствующих стандартах. ли-

бо повернуты на угол кратный 90° по отношению к этому положению, если в соответствующих стандартах отсутствуют специальные указания. В остальных случаях допускается условные графические обозначения поворачивать на угол, кратный 45°.

3.9.Условные графические обозначения в схемах выполняют совмещенным или разнесенным способом.

3.10.При совмещенном способе составные части элементов по схеме совместно, т.е. в непосредственной близости друг от друга.

3.11.При разнесенном способе условные графические обозначения составных частей элементов располагают в разных местах схемы таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно. Разнесенным способом допускается вычерчивать как всю схему, так и отдельные элементы.

При построении схем электрического оборудования рекомендуется пользоваться разнесенным способом, при этом условные графические обозначения элементов и их составных частей, входящих в одну цепь, изображают последовательно друг за другом по прямой, а отдельные цепи – одну под другой, образуя параллельные строки (строчный способ выполнения схемы). Допускается располагать строки на схеме и в вертикальном положении.

При выполнении схемы строчным способом допускается для облегчения нахождения элементов на схеме нумеровать параллельные строки (пример 4 положения 2).

3.12.При изображении элементов разнесенным способом допускается на свободном поле схемы помещать таблицы с условными графическими обозначениями элементов, выполненными совмещенным способом. При этом элементы, используемые в изделии частично, в таблице, как правило, изображают полностью с указанием использованных и неиспользованных частей (например, все контактные реле).

3.13.Схемы выполняют в однолинейном или многолинейном изображении.

3.14.При многолинейном способе каждую цепь, в том числе и цепи, выполняющие идентичную функцию (например, фазы цепей переменного тока), изображают отдельной линией, а элементы, содержащиеся в указанных цепях, в том числе и аналогичные, - отдельными условными графическими обозначениями.

3.15.При однолинейном способе все цепи, выполняющие идентичные функции, изображают одной линией, а аналогичные элементы, содержащиеся в указанных цепях. – одним (однолинейным) условным графическим обозначением.

3.16.Расположение условных графических обозначений элементов на схеме должно определяться удобством чтения схемы, а также необходимостью изображения связей между элементами кратчайшими линиями при минимальном количестве пересечений.

Допускается располагать условные графические обозначения элементов на схеме так, как они расположены в изделии, если изображение связей между элементами не получится настолько сложным, что нарушит удобочитаемость схемы.

3.17.При большом формате и плотной насыщенности схемы допускается для облегчения нахождения элементов разбивать поле схемы на равные зоны. Обозначения зон должны быть указаны в перечне элементов.

3.18.Линии связи должны быть показаны, как правило, полностью. Допускается обрыв линии связи отдаленных друг от друга элементов, если графическое изображение связей затрудняет чтение схемы (например, цепи накала электровакуумных приборов).

Обрывы линии связи заканчивают стрелками с обозначением мест подключения (см. пример 2 приложения 2).

При наличии в изделии многократно повторяющихся вспомогательных цепей (например. цепи питания) допускается на схеме их не изображать, а помещать на поле схемы таблицы с обозначением мест подключения или соответствующие текстовые пояснения.

Если ряд элементов должен быть подключен к цепям одинаковой полярности равного потенциала, то допускается, не проводя линии связи, указывать подключение этих элементов, проставляя полярность и, при необходимости, величину потенциала около изображений выводов этих элементов.

3.19.Толщины линий электрической связи на схемах должны быть от 0,2 до 0,6 мм в зависимости от форматов схемы и размеров графических обозначений.

Рекомендуемая толщина линии электрической связи – 0,3…0,4 мм.

3.20.При изображении на одной схеме различных функциональных цепей допускается различать их толщиной линии. Рекомендуется различать цепи первичной и вторичной коммутации, силовые цепи и цепи управления и т.п. При необходимости на поле схемы допускается давать соответствующее пояснение.

При выделении функциональных цепей допускается применять линии толщиной до 1 мм.

3.21.Элементы, включенные в цепь, которая выделена толщиной линии, рекомендуется вычерчивать линиями той же толщины, что и цепь.

3.22.Для упрощения схемы допускается несколько не связанных линий связи сливать в общую линию, но при подходе к контактам (элементам) каждая линия связи должна быть изображена отдельной линией.

При применении в схеме слияние линий связи они, как правило. Должны быть пронумерованы одинаковыми числами на обоих концах каждой линии (пример 5 приложения 2).

Допускается второй конец сливаемой линии не нумеровать, используя для этого обозначения контактов элементов, к которым подходят сливаемые линии.

Примечание. Если на схеме приведены цифровые обозначения электрических цепей (п.3.38.), то при слиянии линии дополнительная нумерация не требуется.

3.23.Каждый элемент, входящий в изделие и изображенный на схеме, должен иметь буквенно-цифровое позиционное обозначение, составленного из буквенного обозначения и порядкового номера, поставленного после буквенного обозначения (см. пример 3 приложения 2).

3.24.Буквенное обозначение должно представлять собой сокращенное наименование элемента, составленное из его начальных или характерных букв, например: трансформатор - Тр, разрядник – Рр.

Допускается группе элементов, выполняющих в изделии сходные функции, присваивать одно позиционное значение, например: реле, контактор. Магнитный пускатель – Р.

Буквенные позиционные обозначения наиболее распространенных элементов приведены в приложении 1.

3.25.Для указания назначения отдельных элементов в конкретном изделии допускается присваивать этим элементам буквенные позиционные обозначения, отражающие их функциональное назначение, например:

КнП – кнопка «пуск»; КнС – кнопка «стоп»; РВ – реле времени КЛ – контакт линейный.

Для позиционного обозначения устройства применяют букву «У» Для отражения функционального назначения устройства допускается исполь-

зовать буквенные шифры: Ф – фильтр; Тг – триггер;

ЩП – щит питания; УПЧ –усилитель промежуточной частоты.

3.26.Порядковые номера элементам следует присваивать, начиная с единицы,

впределах групп элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например: R1,R2,R3 и т.д. C1,C2,C3 и т.д.

Цифры порядковых номеров элементов и их буквенные позиционные обозначения следует выполнять одним размером шрифта.

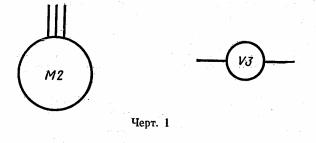

Если в условное графическое обозначение входит буквенное обозначение (измерительные приборы, электрические машины), то допускается к нему добавлять порядковый номер (чертеж 1).

Если в изделии имеется только один элемент данной группы (один генератор, один телефон и т.п.) и заведомо известно, что при доработке схемы появление второго элемента той же группы исключено, то порядковый номер в его позиционном обозначении допускается не указывать.

3.27.Допускается выполнять схемы с цифровыми позиционными обозначения элементов, представляющими сквозную нумерацию, начиная с единицы.

Позиционное обозначение должно быть вписано в окружность (см. пример 5 приложения 2).

3.28.Позиционные обозначения присваивают элементам в пределах изделия.

3.29.Позиционные обозначения проставляют на схеме рядом с условными графическими обозначениями элементов по возможности с правой стороны или над ними.

3.30.Порядковые номера должны быть присвоены в соответствии с последовательностью расположения элементов на схеме, считая, как правило, сверху вниз в направлении слева направо.

При необходимости допускается изменять последовательность присвоения порядковых номеров, обусловленную размещением элементов в изделии, направлением прохождения сигнала или функциональной последовательностью процесса.

3.31.при вычерчивании с условного графического обозначения элемента разнесенным способом позиционное обозначение, присвоенное элементу, проставляют около каждой его составной части. Последовательность присвоения порядковых номеров должна соответствовать последовательности расположения на схеме основных составных частей элемента, например, обмоток реле (см. пример 3 приложения 2).

Допускается к позиционному обозначению через дефис добавлять цифры, присваиваемые каждой части элемента, например, В1-2 – вторая плата переключателя 1 (пример 6 приложения 2).

3.32.Отдельные контакты разъемов, плат и т.п. обозначают дробью, в числителе которой проставляют позиционное значение элемента, а в знаменателе номер контакта, например, Ш 1/5.

Обозначение проставляют около изображения контакта.

3.33.Допускается, если это не усложняет схему, раздельно изображенные части элемента соединять линией механической связи, указывающей на принадлежность их к одному элементу. В этом случае позиционные обозначения элементов проставляют у одного или обоих концов линии механической связи (см. пример 3 приложения 2).

3.34.На схеме изделия, в состав которого входят устройства, не имеющих самостоятельных принципиальных схем, допускается элементам присваивать позиционные обозначения в пределах каждого устройства.

При выполнении перечня элементов в виде самостоятельного документа ему присваивают обозначение изделия и шифр по ГОСТ 2.701-68.

(Измененная редакция - «Информ. указатель стандартов» №12 1972 г.). 3.41. Если перечень элементов помещают на первом листе схемы, то его

оформляют в виде таблице, заполняя сверху вниз, и располагая, как правило, над основной надписью.

Продолжение перечня элементов помещают слева от основной надписи. В этом случае головку таблицы повторяют.

Перечень элементов в виде самостоятельного документа выполняют на формате 11. Основную надпись и дополнительные графы к ней выполняют по ГОСТ

2.104 – 68 (форма 2 и 2а).

Примечания:

1. В графе «Зона» записывают обозначение зоны.

При строчном способе выполнения схем допускается в графе «Зона» указывать номер строки, в которой расположен данный элемент.

2.В графе «Поз. обозначение» записывают позиционное обозначение элемента.

3.В графе «Наименование» записывают наименование элемента в соответствии с документом, на основании которого этот элемент применен, и обозначение этого документа (основной конструкторский документ, ГОСТ, ТУ, каталог и т.д.).

4.При необходимости указания технических данных элемента, не содержащихся в его наименовании, эти данные рекомендуется указать в графе «Примечание».

(Измененная редакция - «Информ. указатель стандартов» №12 1972 г.). 3.42. Элементы в перечень записывают в следующем порядке:

а) при буквенно-цифровых позиционных обозначениях элементов – группами в порядке расположения буквенных позиционных обозначений, приведенных в приложении 1. В пределах каждой группы, имеющей одно и тоже буквенное позиционное обозначение, элементы располагают по возрастанию порядковых номеров.

Для облегчения внесения изменений между отдельными группами элементов, а также при большом количестве элементов внутри групп и между элементами допускается оставлять несколько незаполненных строк;

б) при цифровых позиционных обозначениях – в порядке возрастания номеров. Через определенные интервалы допускается оставлять несколько незаполненных строк; при этом нумерация заполненных строк должна быть непрерывной.

3.43. Элементы одного типа с одинаковыми электрическими параметрами, имеющие на схеме последовательные порядковые номера, допускается записывать в перечень одной строки. В этом случае в графу « Поз. обозначения» вписывают только буквенное значение с наименьшим и наибольшим порядковыми номерами, например: R3,R4; С8…С12, а в графу «Кол.» - общее количество таких элементов.

3.44. При многократном использовании в изделии элементов одного вида (резисторы, конденсаторы, реле и т.д.) для упрощения заполнения перечня элементов допускается:

а) взамен повторения наименований элементов (конденсатор, резистор и т.д.)

вграфе «Наименование» проставлять кавычки или помещать эти наименования

ввиде заголовка (табл. 1а)

б) перед каждой группой элементов одного вида помещать надписи с обозначением документов, на основании которых эти элементы приведены (табл. 1б).

(Измененная редакция - «Информ. указатель стандартов» №12 1972 г.). 3.45. Если на схеме позиционные обозначения элементам присвоены в преде-

лах устройств или функциональных групп, то в перечень элементы записывают отдельно для устройств или функциональных групп.

Запись элементов, входящих в каждое устройство (функциональную группу),начинают с соответствующего заголовка. Заголовок записывают в графе «Наименование» и подчеркивают.

Если на схеме имеются элементы, входящие кроме устройств (функциональных групп) непосредственно в изделие, то заполнение перечня начинают с записи указанных элементов без заголовка (см. пример 6 приложения 2).

Примечания:

1.При применении нескольких одинаковых устройств или функциональных групп в перечне указывают количество элементов, входящих в одно устройство (функциональную группу). Общее количество одинаковых устройств (функциональных групп) указывают в заголовке в графе «Кол.» (см. пример 6 приложения 2).

2.В графу «Примечание» записывают условный шифр устройства (функциональной груп-

пы).

3. Если на схеме перед позиционным обозначением указан условный шифр устройства (функциональной группы), то при записи элементов в перечень в графе «Поз. обозначение» записывают позиционные обозначения элемента без условного шифра.

(Измененная редакция - «Информ. указатель стандартов» №12 1972 г.).

3.46.Если на схеме изделия, состоящего из нескольких устройств, позиционные обозначения присвоены в пределах всего изделия, то допускается записывать элементы в перечень раздельно по устройствам (п.3.45).

3.47.Если на схеме содержатся элементы, не являющиеся самостоятельными конструкциями, то при записи их в перечень в графу «Примечание» вписывают обозначения чертежа той части изделия, в которой образован данный элемент.

3.48.При указании на схеме номиналов резисторов и конденсаторов допускается применять следующий упрощенный способ обозначения единиц измерений:

д л я р е з и с т о р о в

от 0 до 999 Ом – в омах без указания единиц измерения; от 1 10 до 999 10 Ом – в мегомах с обозначением единицы измерения буквой

«М»;

д л я к о н д е н с а т о р о в

от 0 до 9999 10 Ф – в пикофарадах без указания единицы измерения; от 1 10 до 9999 10 Ф – в микрофарадах без указания единицы измерения. В

этом случае величины емкостей записывают или в виде дробных величин, или в виде целых чисел, проставляя после них через запятую знак 0 (нуль), например: 0,01; 0,2; 30,0; 50,0.

3.49. Если выводы элемента замаркированы в его конструкции, то эту маркировку повторяют на схеме. На схеме проставляют также обозначения выводов, фактически не нанесенных на элементах, но установленные в их документации (например, цоколевка электровакуумных приборов).

Если в конструкции элемента и в его документации обозначения выводов не указаны, то допускается условно присваивать им обозначения на схеме, повторяя их в дальнейшем с соответствующих конструкторских документах.

Примечания:

1.Если обозначения выводам присвоены условно, то помещают соответствующее указание на поле схемы.

2.Если в изделии содержится несколько одинаковых электровакуумных приборов, то цоколевку допускается указывать на одном из них (см. пример 3 приложения 2).

3.Если в изделии содержится несколько однотипных элементов (устройств), то обозначения выводов допускается указывать на одном из них при условии, что расположение их выводов относительно графических обозначений идентично.

При разнесенном способе изображения однотипных элементов (устройств) обозначения выводов указывают на каждой составной части элемента (устройства).

4.Для отличия на схеме номеров выводов элементов от прочих цифровых обозначений (обозначений цепей и т.п.) номера выводов заключают в скобки.
