Д ля всех устройств релейной защиты, кроме реле прямого действия необходим источник оперативного тока. Источники оперативного тока подразделяются на:

- Источники питания постоянного оперативного тока.

- Источники питания переменного оперативного тока.

Источники питания постоянного оперативного тока

Независимым источником оперативного тока являются аккумуляторные батареи.

Преимущества источников питания постоянного оперативного тока:

- Обеспечивается питание всех цепей подключенных устройств в любой момент времени с необходимым уровнем напряжения и тока независимо от состояния основной сети.

- Простота и надежность схем релейной защиты.

Недостатки:

- Высокая стоимость (экономически оправдано использование источников постоянного оперативного тока на подстанциях 110 кВ и выше с несколькими ВЛ);

- Необходимость наличия отапливаемого и вентилируемого помещения;

- Необходимость использования подзарядного устройства;

- Сложность в эксплуатации.

Для повышения надежности сеть оперативного питания секционируется с тем, чтобы обесточивание одной или нескольких секций не приводило к отказам наиболее ответственных потребителей оперативного тока, к которым относятся устройства релейной защиты, автоматики и управления.

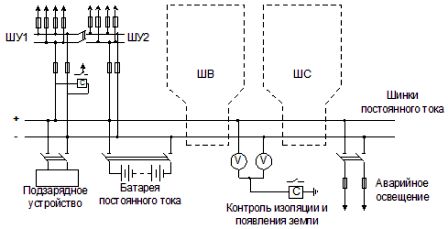

Рис. 1. Схема подключения источника постоянного оперативного тока (аккумуляторной батареи) в распределительном устройстве

Аккумуляторная батарея работает на шинки постоянного тока, от которых отходят линии, питающие секции оперативного тока для каждой группы потребителей. ШУ – шинки для питания устройства релейной защиты, автоматики и управления (обычно отдельная шинка для каждой секции шин), ШС - шинки сигнализации и ШВ – шинки питания электромагнитов включения выключателей. Аккумуляторная батарея является также источником аварийного освещения подстанции.

Аккумуляторная батарея выполняется обычно из свинцово-кислотных аккумуляторов, обладающих достаточно высокими долговечностью, экономичностью и выдерживающих кратковременные перегрузки, например при питании электромагнитов включения мощных выключателей (ток электромагнита может достигать нескольких сотен ампер).

Помещение аккумуляторной батареи должно иметь обогрев и вентилцию для удаления паров серной кислоты. Для обеспечения долговечности батареи должен соблюдаться оптимальный режим ее подзаряда, заряда и разряда. С этой целью используются автоматические регулируемые выпрямительные установки (подза-рядные устройства).

Защита сети постоянного оперативного тока осуществляется с помощью предохранителей и автоматических выключателей с обеспечением селективности и чувствительности. Наиболее частым видом повреждений являются замыкания одного из полюсов на землю.

Оно не приводит к разрушениям, однако появление второго замыкания может привести к ложному срабатыванию устройства защиты или электромагнитов включения. Поэтому используется контроль изоляции, например установкой двух вольтметров. При отсутствии замыканий напряжение шин относительно земли одинаково, в противном случае показания вольтметров отличаются.

Источники переменного оперативного тока

Источники переменного оперативного тока - используют энергию защищаемого объекта. При выполнении переменного оперативного питания в качестве источников служат трансформаторы тока и трансформаторы напряжения.

Преимущества источников переменного оперативного тока:

- Более низкая стоимость.

- Отсутствие разветвленной сети оперативного тока.

Недостатки:

- Колебания выходного напряжения выше, чем для источников постоянного оперативного тока, особенно в момент короткого замыкания. Для электромеханических реле это не имеет существенного значения, а для аналоговых и микроэлектронных – может привести к неправильной работе.

- Резкое снижение напряжения собственных нужд при включении выключателя на близкое короткое замыкание.

Существуют различные варианты выполнения устройств релейной защиты на переменном оперативном токе. Наиболее простые схемы, в которых используется ток установки.

1) Схема с дешунтированием электромагнита отключения

YAT – катушка отключения выключателя. В нормальном режиме катушка отключения зашунтирована контактом токового реле РТ. При возникновении короткого замыканияреле РТ срабатывает, контакт размыкается и вторичный ток трансформатора токазапитывает YAT, в результате чего отключается выключатель.

Схема используется для токовых защит, если включение электромагнитов отключения не приводит к недопустимым погрешностям трансформаторов тока, а максимальный ток короткого замыкания не превышает предельный ток, который могут коммутировать контакты реле.

2) Схемы на выпрямленном оперативном токе

Схемы на выпрямленном оперативном токе целесообразно применять на присоединениях, оборудованных выключателями с электромагнитными или пневматическими приводами, электромагниты которых имеют большую потребляемую мощность, а также при наличии сложных устройств защиты.

В нормальном режиме выпрямленное выходное напряжение обеспечивает блок напряжения (БПН), а при коротком замыкании – либо токовый блок питания (БПТ) либо оба блока вместе.

3) Схемы с использованием конденсаторных батарей

В нормальном режиме контакт реле РТ разомкнут и конденсатор С заряжается через диод от напряжения с ТН. При возникновении короткого замыкания срабатывает токовое реле РТ, его контакт замыкается и предварительно заряженный конденсатор С начинает разряжаться на катушку отключения YAT, что приводит к отключению выключателя.

Данная схема используется, если мощность, отдаваемая трансформатором тока недостаточна для использования двух предыдущих схем.
