25 Вопрос:

а) Область применения, принцип действия и устройство газовых реле

Газовая защита устанавливается на трансформаторах, автотрансформаторах и реакторах с масляным охлаждением, имеющих расширители. Применение газовой защиты является обязательным на трансформаторах (автотрансформаторах) мощностью 6 300 кВ-А и более, а также на трансформаторах (автотрансформаторах) мощностью 1 000—4 000 кВ-А, не имеющих дифференциальной защиты или отсечки, и если максимальная токовая защита имеет выдержку времени 1 с и более. На трансформаторах мощностью 1 000—4 000 кВ-А применение газовой защиты при наличии другой быстродействующей защиты допускается, но не является обязательным. Применение газовой защиты является обязательным также на внутрицеховых трансформаторах (автотрансформаторах) мощностью 630 кВ-А и выше независимо от наличия других быстродействующих защит [Л. 41].

Действие газовой защиты основано на том, что всякие, даже незначительные повреждения, а также повышенные нагревы внутри бака трансформатора (автотрансформатора) вызывают разложение масла и органической изоляции, что сопровождается выделением газа. Интенсивность газообразования и химический состав газа зависят от характера и размеров повреждения. Поэтому защита выполняется так, чтобы при медленном газообразовании подавался предупредительный сигнал, а при бурном газообразовании, что имеет место при коротких замыканиях, происходило отключение поврежденного трансформатора (автотрансформатора). Кроме того, газовая защита действует на сигнал и на отключение или только на сигнал при опасном понижении уровня масла в баке трансформатора или автотрансформатора. Газовая защита является универсальной и наиболее чувствительной защитой трансформаторов (автотрансформаторов) от внутренних повреждений. Она реагирует на такие опасные повреждения, как замыкания между витками обмоток, на которые не реагируют другие виды защит из-за недостаточной величины тока при этом виде повреждения. Газовая защита осуществляется с помощью специальных газовых реле, которые подразделяются на поплавковые, лопастные и чашечные. Газовое реле представляет собой металлический кожух, врезанный в маслопровод, между баком трансформатора (автотрансформатора) и расширителем, как показано на рис. 9-10.

Реле заполнено маслом. Кожух реле имеет смотровое стекло со шкалой, с помощью которой определяется объем скопившегося в реле газа. На крышке газового реле имеется краник для выпуска воздуха и взятия пробы газа для его анализа, а также расположены зажимы для подключения кабеля к контактам, находящимся внутри кожуха.

У поплавковых реле внутри кожуха укреплены на шарнирах два поплавка, представляющих собой полые металлические цилиндры. На поплавках укреплены ртутные контакты, соединенные гибкими проводниками с выводными зажимами на крышке реле.

Ртутный контакт представляет собой стеклянную запаянную колбочку с впаянными в ее верхнюю часть двумя контактами; Колбочка содержит небольшое количество ртути, которая при определенном положении колбочки замыкает между собой оба контакта, чем создается цепь через реле.

Конструкция наиболее распространенного газового реле типа ПГ-22 показана на рис. 9-11. Верхний поплавок является сигнальным элементом защиты. Нормально, когда реле полностью заполнено маслом, поплавок всплывает и его контакт при этом разомкнут. При медленном газообразовании газы, поднимающиеся к расширителю, постепенно заполняют верхнюю часть реле и вытесняют масло. С понижением уровня масла в реле поплавок, опускаясь, поворачивается на своей оси, вследствие чего происходит замыкание ртутных контактов в цепи предупредительной сигнализации. При дальнейшем медленном газообразовании реле подействовать на отключение не может, так как оно заполняется газом лишь до верхней кромки отверстия маслопровода, после чего газы будут выходить в расширитель. Аналогично работает сигнальный элемент и при понижении уровня масла в реле по другим причинам, например из-за утечки масла из бака трансформатора или понижения температуры. Нижний поплавок, расположенный против отверстия маслопровода, является отключающим элементом реле.

При бурном газообразовании вследствие повышения давления в баке трансформатора (автотрансформатора) возникает сильный поток газа и масла в расширитель через газовое реле. При скорости движения потока газов и масла порядка 0,5 м/с нижний поплавок, находящийся на пути движения потока, опрокидывается, и происходит замыкание его ртутных контактов в цепи отключения. Благодаря тому, что при к. з. в трансформаторе (автотрансформаторе) сразу возникает бурное газообразование, газовая защита производит отключение с небольшим временем порядка 0,1—0,3 с. Отключающий элемент работает так же при большом понижении уровня масла в корпусе реле.

У лопастных реле сигнальный элемент выполняется так же, как у поплавковых, а отключающий состоит из поплавка и поворотной лопасти, механически связанных с общим ртутным контактом, действующим на отключение.

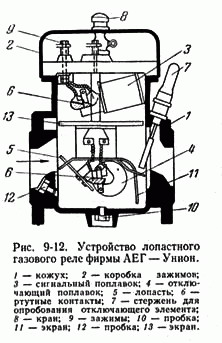

Пример лопастного реле приведен на рис. 9-12. Лопасть 5 расположена против входного отверстия реле со стороны бака трансформатора (автотрансформатора) и действует так же, как поплавок у реле ПГ-22. Для регулирования скорости срабатывания в пределах 0,5—1,5 м/с предусмотрена возможность изменения площади лопасти, на которую воздействует поток газов и масла. Отключающий поплавок 4 защищен от потока масла и газов экраном 11 и поэтому срабатывает только при понижении уровня масла. Если действие на отключение при понижении уровня масла не требуется, то оно может быть выведено ввертыванием пробки 12. У чашечных реле вместо поплавков используются открытые металлические чашки и вместо ртутных контактов обычные открытые контакты, работающие непосредственно в масле. Принцип действия отключающего элемента чашечного реле показан на рис. 9-13.

Открытая чашка 1 с ушком 2 может поворачиваться на оси 3. С чашкой связана колодка 4, на которой укреплены подвижный контактный мостик 5, лопасть 6 и пластина 7, сцепленная с нижним концом пружины 8. Верхний конец пружины 8 и неподвижные контакты 9 укреплены на неподвижной части газового реле. Сигнальный и отключающие элементы помещены в корпус 10 (такой же, как у газового реле типа ПГ-22). Сигнальный элемент выполнен аналогично, но чашка не имеет лопасти.

Нормально, когда корпус реле полностью заполнен маслом, верхняя и нижняя чашки тоже заполнены маслом и удерживаются в исходном положении пружинами 8. При понижении уровня масла в корпусе реле вследствие скопления газа в его верхней части верхняя чашка под воздействием момента, создаваемого весом масла, находящегося в чашке и превышающего момент пружины 8, поворачивается на оси 3. При этом контактный мостик 5 замыкает неподвижные контакты 9 в цепи предупредительной сигнализации. Аналогично срабатывают сигнальный и отключающий элементы при понижении уровня масла в корпусе реле по другим причинам, например при утечке масла из бака трансформатора (автотрансформатора) или понижении температуры. При этом отключающий элемент, расположенный ниже сигнального, срабатывает при более глубоком понижении уровня масла в реле.

При повреждениях внутри бака трансформатора (автотрансформатора), сопровождающихся бурным газообразованием, поток масла и газов, устремляющийся в расширитель через газовое реле, воздействует на лопасть 6 отключающего элемента (нижней чашки). При этом, колодка 4 поворачивается на оси 11, и контактный мостик 5 замыкает неподвижные контакты 6 в цепи отключения выключателей поврежденного трансформатора (автотрансформатора).

Предусматривается следующее использование элементов газового реле [Л. 41].

Обычно — при слабом газообразовании на сигнал и при интенсивном на отключение.

Допускается действие на сигнал как при слабом, так и при сильном газообразовании на трансформаторах (автотрансформаторах), имеющих дифференциальную защиту или отсечку, не имеющих выключателей, а также — внутрицеховых мощностью 1 600 кВА и меньше при наличии защиты от к. з. со стороны источника питания.

Для обеспечения действия газовой защиты на отключение при кратковременном замыкании контактов газового реле выполняется подхват отключающего импульса. При масляных и воздушных выключателях с общим приводом подхват отключающего импульса производится с помощью удерживающих обмоток выходных промежуточных реле. При воздушных выключателях с индивидуальными приводами у каждого полюса подхват отключающего импульса предусматривается в схеме управления
