2.3 Недостатки

  • нет цветной печати

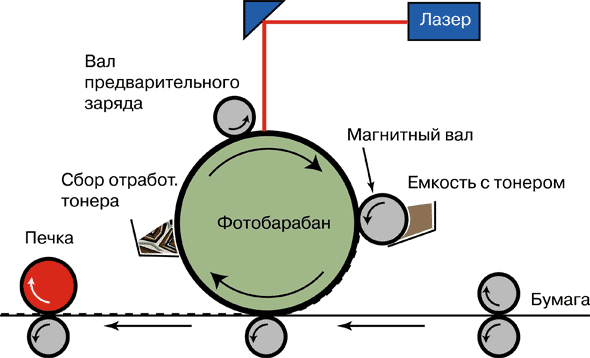

2.4 Рисунок

Длина самого барабана равна максимальной ширине печатаемой страницы, тогда как длина его окружности значительно меньше максимальной длины страницы, так что страница печатается за несколько оборотов OPC (обычно за три).

4. Плоттер (широкоформатная печать) (графопостроитель) - устройство для получения бумажных копий электронных чертежей, карт, рисунков и иной графической информации. Возможно использование и для широкоформатной печати.

4.1 Принцип работы

  • планшетный

"линейка" перемещается вверх - вниз над поверхностью планшета. На ней расположен печатающий узел, который двигается в обе стороны вдоль линейки. Различают два типа печатающего узла: перьевой (шариковая ручка) и струйный.

1) Перьевой. на печатающем узле расположен захват, который фиксирует ручку и чертит ею. набор перьев находится воле планшета.

2) Струйный. работает по принципу стрйного принтера.

оба типа имеют точку возврата, т.е. печатающий узел начинает с одной точки и после всей работы возвращается к ней погрешность +- 0, 05 мм

Лист фиксируется при помощи зигзагообразной линии, на ктр подается напряжение.

  • барабанный

Барабан вращается в разные стороны. "линейка" находится над поверхностью барабана, неподвижна. На ней расположен печатающий узел, который двигается в обе стороны вдоль линейки.

Лист фиксируется при помощи зигзагообразной линии, на ктр подается напряжение.

4.2 Преимущества

планшетный:

  • точность попадания

барабанный:

  • малогабаритный

  • длинна не ограничена

4.3 Недостатки

планшетный:

  • дорогой

  • громоздкий

  • низкое кач-во расходного материала

  • формат листа не больше А1

барабанный:

  • ширина фиксированная

  • большая погрешность (0,1 мм)

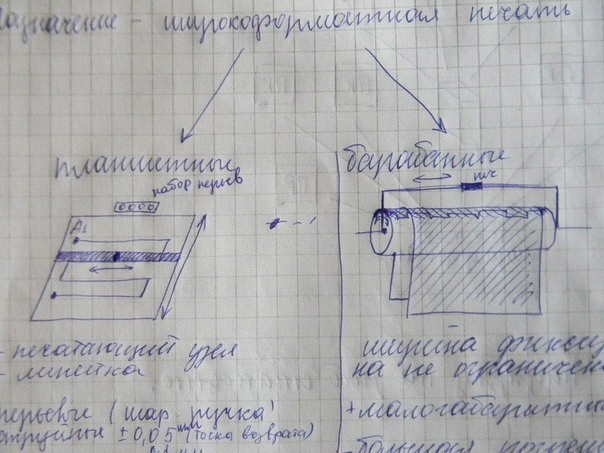

4.4 Рисунок
