Режим настройки выводимых данных

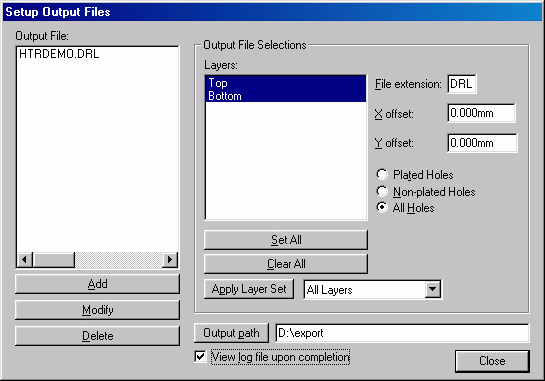

Вход в режим осуществляется с помощью кнопки "Setup Output Files", щелчок по которой вызывает на экран соответствующий диалог.

В этом окне необходимо выбрать оба слоя ("Top" и "Bottom") в списке "Layers" ("Слои"), задать расширение "DRL" в поле "File Extention" и щелкнуть по кнопке "Add".

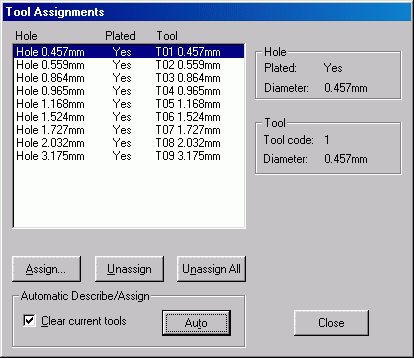

Режим назначения инструментов

По аналогии с режимом назначения апертур из предыдущего раздела используем кнопку "Auto" для автоматической установки соответствия типов отверстий типам инструментов.

Установка параметров экспорта данных сверловки

После отображения на экране диалога параметров сверловки, установите эти параметры так, как показано на рисунке.

В группе "Output Units" ("выводимые единицы измерения") необходимо поставить параметр "Inches" ("дюймы"), в группе "Output Code Type" ("тип выводимой кодировки ") - параметр ASCII None, позволяющий установить стандартную кодировку без проверок на четность. Параметр "Zero suppression" ("подавление нуля") должен быть равен "None" ("нет подавления"). Значение данного параметра показывает, будут ли убираться из чисел незначащие нули слева и справа.

Вывод файла сверловки

При щелчке по этой кнопке производится экспорт данных с выводом сообщений об ошибках (если в окне “Setup Output Files” был установлен флажок “View log file upon completion”).

В дальнейшем, полученные файлы могут быть обработаны в программах технологической подготовки данных для производства печатных плат (ПП), таких как: Genesis 2000, CAMTASTIC, GerbTool, CAM350 и другие. Некоторые из этих программ позволяют напрямую транслировать данные из конструкторских пакетов. Рассмотрим подробнее дальнейшую трансляцию полученных файлов в подобное приложение на примере САМ350.

Информация о системе подготовки информации для производства пп cam350

Исторически сложилось, что в России CAM350 пользуется большой популярностью. Поэтому большинство инженеров, занимающихся подготовкой файлов для производства печатных плат используют именно CAM350. При всех своих недостатках, CAM350 остается мощным средством, позволяющим решать большинство задач: импорта различных CAD данных, редактирования, проверки, и экспорта данных. Особенностью CAM350 является простота интерфейса, позволяющая без труда обучаться его использованию.

В данном разделе размещены материалы, для новичков, позволяющие быстро освоить CAM350, а так материалы о тонкостях работы в CAM350 интересный профессионалам.

Демонстрационную версию CAM350 можно скачать с сайта разработчика: www.downstreamtech.com
