Макросы для cam350
Одной из особенностей пакета cam350, является возможность программирования функций напрямую непредусмотренных функциями программы. Многие пользователи CAM пакетов отмечают, что данная особеность является важнейшей в CAM350. Хотя многие современные программные продукты имеют возможность использования скриптов и прочих автоматизированных функций, настраиваемых пользователем в cam350 относительно просто и интуитивно понятно создавать и использовать макросы.
Для работы с макросами подойдёт любой текстовый редактор, однако рекомендуется использовать редактор с подсветкой синтаксиса, например, EditPlus
drl2dtd.scr Этот макрос предназначен для генерации файла режима (dtd) Bungard, из файла программы сверления
RoundDrill.scr Округление диаметров отверстий в таблице инструментов (tool table) в CAM350 до первого знака (необходимо при импорте файлов в дюймовой системе).
DrillReNumber.scr Назначение номеров инструментов согласно их диаметрам. Необходимо при использовании единых файлов режимов (dtd) Bungard CCD.
Файлы единых режимов Bungard CCD Таблицы подач и частот вращений шпинделя для сверления и фрезерования различным типом инструмента; файлы автоматически загружаются, избавляя оператора от рутинного ввода режимов.
PreExport.scr Макрос для комплексной пост-подготовки платы к экспорту в файлы обработки, включающий следующие операции:
AutoRep.scr Автоматическое добавление реперных знаков в технологическом поле платы.
MirrLayer.scr Макрос для получения зеркльных слоев.
AddFrame.scr Макрос для добавления технологических полей, определения размера заготовки и маркировки слоев.
offset.scr Макрос для назначения 0 заготовки в соответствии с 0 станка и добавления технологических полей. Использование этого макроса исключает операцию Offset при установке заготовки на станке.
Все эти макросы могут работать и без PreExport.scr.
rotorig.scr. Макрос для поворота заготовки на 90° и установки 0 в левый нижний угол.
scale.scr Макрос для масштабирования платы и соответсвующих декодов ПП.
meundr.scr Макрос для построения тестовой структуры, необходимой для оценки разрешающей способности тех процесса.
rep.scr Макрос для добавления реперного знака.
PreImport.scr Макрос, позволяющий автоматизировать часть операций при импорте файлов из PCAD 4.5/8.5, при использовании программы P-CAD to CAM350 Tool.
ImportPCAD200x.scr. Макрос, позволяющий автоматизировать часть операций при импорте файлов из PCAD200x, строится слой Drill и вскрытия контактных площадок в слоях *Mask. Макрос выполнять после комманды Import - CAD Data - Pcad2001

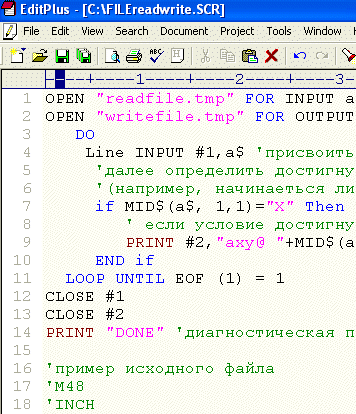

FILEreadwrite.SCR. Демо макрос, позволяющий автоматизировать позволяющий работать с чтением и записью в файл. Данная процедура, может быть использованна для модификации исходного *.cam файла, или для получения информации отсутствующей среди "Database Queries" переменных.
Возможно предоставление программ (макросов) для генерации файла фрезерования при выполнении прототипов плат оконтуриванием.
