10.Аппаратура сети Fast Ethernet
Рекомендация на эту сеть появилась в 1995 году. Используется также метод доступа CSMA/CD. Скорость передачи – 100 Мбит/с. Сохраняется формат пакета классической сети Ethernet. Для совместимости с Ethernet введен режим автодиалога (Auto-Navigation), позволяющий сетевым адаптерам автоматически переключаться с 10 на 100 Мбит/c и обратно. Основная топология – «пассивная звезда». Обязательно наличие концентраторов. Предложены три типа сети в зависимости от среды передачи: 100BASE-T4 (передача по 4-м парам витых проводов); 100BASE-TX (обмен по двум парам витых проводов); 100BASE-FX (использование двух оптоволоконных кабелей).
Для сети Fast Ethernet определены 2 типа концентраторов (репитеров):
• Репитеры класса 1 (универсальные) Они преобразуют приходящие по сегментам сигналы в цифровую форму, прежде чем передать их во все другие сегменты. К ним можно подключать сегменты разных типов (ТХ, Т4, FX). Такой процесс преобразования требует времени, поэтому в пределах одной зоны конфликта (collision domain) можно использовать только один репитер класса 1. К репитерам класса 1 можно подключать специальные удаленные управляющие станции, которые осуществляют контроль за нагрузкой сети, за интенсивностью ошибок, автоматически отключают неисправные сегменты. Для обмена с такой станцией используется протокол SNMP (Simple Network Management Protocol).
• Репитеры класса 2 Повторяют приходящие сигналы и передают их в другие сегменты без преобразования. К ним можно подключать только сегменты, использующие одну систему сигналов (например, 100BASE-TX или 100BASE-FX). Задержка в таких репитерах ниже, поэтому можно применять 2 репитера в пределах зоны конфликта.
Аппаратура 100BASE-TX Используется сдвоенная витая пара. Схема подключения практически ничем не отличается от 10BASE-T. Топология – «пассивная звезда». Длина кабеля – до 100 м. Кабель категории 5 (LTP). Может применяться и экранированный кабель с волновым сопротивлением 150 ом. Аппаратура 100BASE-T4 Среда передачи – счетверенная витая пара. Все остальное – как для 100BASE-TX. Кабели могут быть категории 3 или 4 (а не обязательно 5). Аппаратура 100BASE-FX Среда передачи – оптоволоконный кабель. Топология – «пассивная звезда». Компьютеры подключаются к концентратору с помощью двух разнонаправленных оптоволоконных кабелей. Максимальная длина кабеля «компьютер-концентратор» – до 412 м. Применяется мультамодовый оптоволоконный кабель (ММР). Передача ведется с длиной волны 1350 мкм.
Правила выбора конфигурации Fast Ethernet: Длина витых пар – не более 100 м; Длина оптоволоконных кабелей – не более 412м; Если применяются трансиверы, то длина трансиверных кабелей – не более 50 м.
11.Аппаратура сети Gigabit Ethernet.
Используется тот же метод CSMA/CD, те же форматы пакетов, что и в предыдущих версиях Ethernet. Проект такой сети предложен в 1997 году.
Номенклатура сегментов сети:
1000BASE-SX – сегмент на мультимодовом оптоволоконном кабеле с длиной волны 850 мкм;
100BASE-LX – сегмент на мульти- или одномодовом оптоволоконном кабеле с длиной волны 1300 мкм;
100BASE-CX – сегмент на экранированной витой паре;
100BASE-T – сегмент на счетверенной неэкранированной витой паре.
Максимальная длина сети:
500 м – для мультимодового оптоволоконного кабеля;
2000 м – для одномодового оптоволоконного кабеля;
25 м – для экранированной витой пары;
100 м – неэкранированной витой пары.

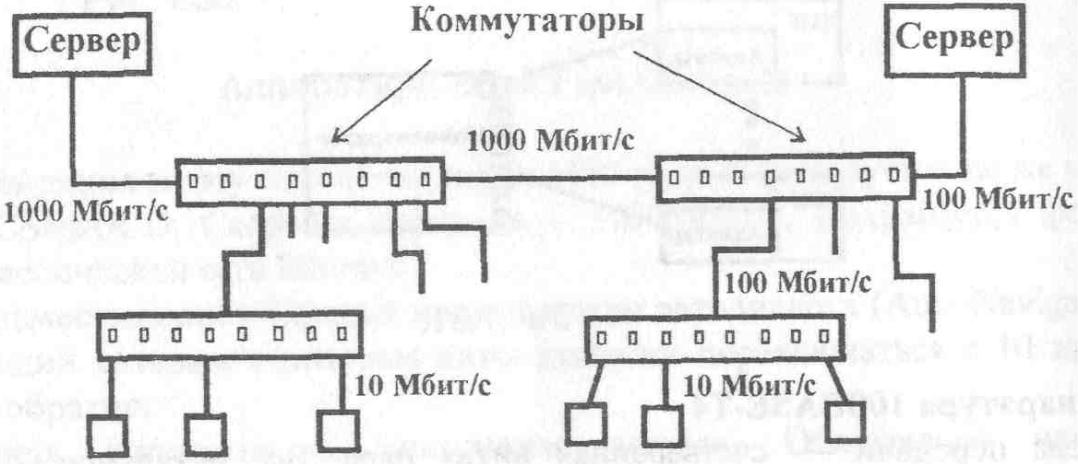

Типичная конфигурация сети Gigabit Ethernet.
Сохранение преемственности позволяет легко соединять сегменты Ethernet, Fast Ethernet и Gigabit Ethernet в единую сеть. Гигабитные участки вводятся только на самых напряженных направлениях. Никакого преобразования протоколов в местах соединения с сегментами Ethernet и Fast Ethernet не требуется. Единственное требование – согласование скоростей обмена. Главная область применения – соединение концентраторов Fast Ethernet и Gigabit Ethernet между собой и подключение к высокопроизводительным серверам.
В сети используется специальный метод кодирования (линейного) 8В/10В (построен по тому же принципу, что и метод 4В/5В для FDDI). Этот код не требует удвоения полосы пропускания, как это происходи в коде Манчестер II. В настоящее время эта сеть конкурирует с ЛВС FDDI.
