6. Трансиверы, Повторители, Концентраторы.

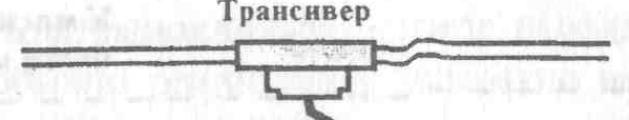

Для получения требуемой конфигурации сети используются: приемопередатчики или трансиверы, повторители или репитеры, концентраторы. Трансиверы служат для двунаправленной передачи между адаптером и сетевым кабелем или между двумя сегментами (отрезками) сетевого кабеля. Основные их функции это: усиление сигналов; преобразование сигналов в другую форму. На рисунке показан трансивер, используемый для подключения к «толстому» коаксиальному кабелю сети Ethernet. Если трансивер производит преобразование электрических сигналов в какие-нибудь другие (оптические, радио, инфракрасные), то его называют конвертором среды.

/--->адаптер Чаще всего применяют оптоволоконные трансиверы, использование которых позволяет значительно увеличить допустимую длину кабеля сети, добиться высокой помехоустойчивости и секретности. Оптическая передача осуществляется по двум однонаправленным оптоволоконным кабелям. Оптоволоконный трансивер FOIRL может использоваться как для подключения удаленного абонента, так и для соединения двух сегментов сети.

Повторители (репитеры) Их функции проще, чем у трансиверов. Это только восстановление формы сигнала, искаженной прохождением в длинной линии. Они служат простыми двунаправленными ретрансляторами. Основная их цель – увеличение длины сети. Ни трансиверы, ни повторители не производят абсолютно никакой обработки пакетов, т.е. с этой точки зрения это абсолютно пассивные устройства.

Концентраторы (hub)Используются для подключения нескольких абонентов сети. Делятся на активные и пассивные.

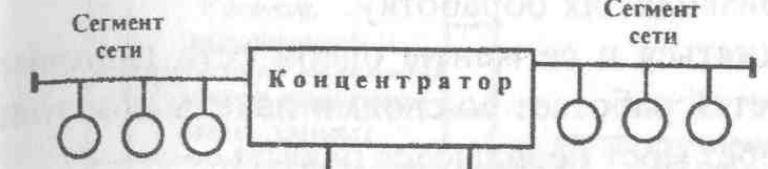

Пассивные (репиторные) концентраторы выполняют функцию собранных в одном месте в единый конструктив нескольких повторителей или трансиверов. Никакой обработки информации они не производят, а только восстанавливают и усиливают сигналы (могут также преобразовывать электрические сигналы в оптические и наоборот). Преимущества такого подхода:

• Все важные точки сети собираются в одном месте. Это облегчает реконфигурацию сети, ее обслуживание, поиск неисправностей.

• Отдельные сегменты могут быть выполнены на разных средах, например, на «тонком» и «толстом» коаксиальном кабеле, на оптоволоконном кабеле.

Физически теперь сеть похожа на «звезду» (пассивная звезда), но логически остается шиной.

Активные ->

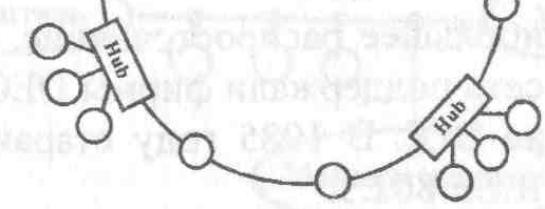

Активные концентраторы:Выполняют более сложные функции; Они могут осуществлять преобразование информации или протоколов обмена. Часто такие концентраторы используются в сетях типа «кольцо». Здесь концентратор выступает как равноценный абонент кольцевой сети. При этом все абоненты, подключенные к нему, работают по сути в отдельной сети с концентратором типа «звезда», но имеют доступ и к главному кольцу. В отдельный тип часто выделяют коммутирующие концентраторы или коммутаторы. Они распознают адрес пакета и только в случае необходимости пересылают его в другой сегмент. Это позволяет снизить интенсивность обмена в сети.

7.Мосты, Маршрутизаторы, Шлюзы.

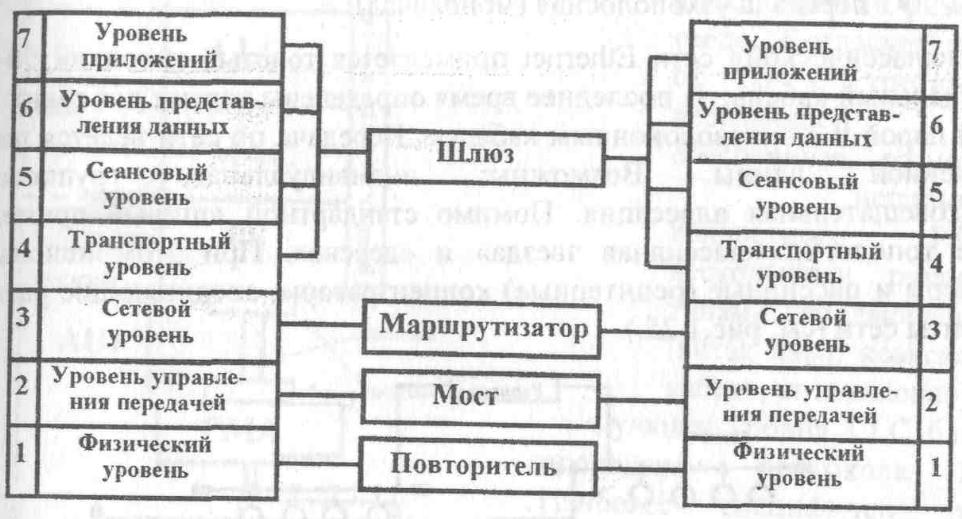

Мосты, маршрутизаторы и шлюзы служат для объединения в единую сеть нескольких разнородных сетей, использующих разные протоколы нижнего уровня. Это обеспечивает «прозрачность «сети для протоколов высокого уровня. В связи со сложными функциями они обычно реализуются на базе ПК. На рисунке показано место данных устройств в рамках модели OSI.

Мосты (bridges).Их назначение – организация обмена между сетями с разными стандартами обмена (Ethernet, Token Ring, Arcnet и т. д.), как это показано на рисунке.Мосты принимают поступающие пакеты целиком, а не только их адресную часть, и в случае необходимости производят их обработку.С помощью моста могут объединяться и сегменты одной сети (например, Ethernet). В этом случае каждая из сетей работает со своими пакетами и только при необходимости в другую сеть через мост передаются пакеты.Маршрутизаторы (routers).Применяются только в сильно разветвленных сетях, где имеется несколько параллельных маршрутов для передачи. Эти устройства не преобразуют протоколы нижнего уровня, поэтому их используют только для связи однородных сетей. Их функция – выбрать оптимальный путь (маршрут) для каждого пакета. Это делается для избежания чрезмерной загрузки отдельных сегментов сети, а также для обхода поврежденных участков.Гибридные маршрутизаторы (brouters).Представляют собой гибрид моста и маршрутизатора.Шлюзы (gateways)Служат для соединения совершенно разных сетей, например, локальных сетей с глобальными, или локальных сетей с мейнфреймами, использующими совершенно другие правила обмена. В этом случае полностью преобразуется весь поток информации, т. е. коды, форматы, методы управления и т.д.
