43.Стек протокола tcp/ip (1, 2).
• TCP (Transmission Control Protocol) - протокол управления передачей;
• IP (Internet Protocol) - протокол межсетевого взаимодействия.
Стек TCP/IP был разработан ранее концепции ВОС (OSI) и поэтому лишь ориентировочно может быть отображен на ее 7-уровневую модель.

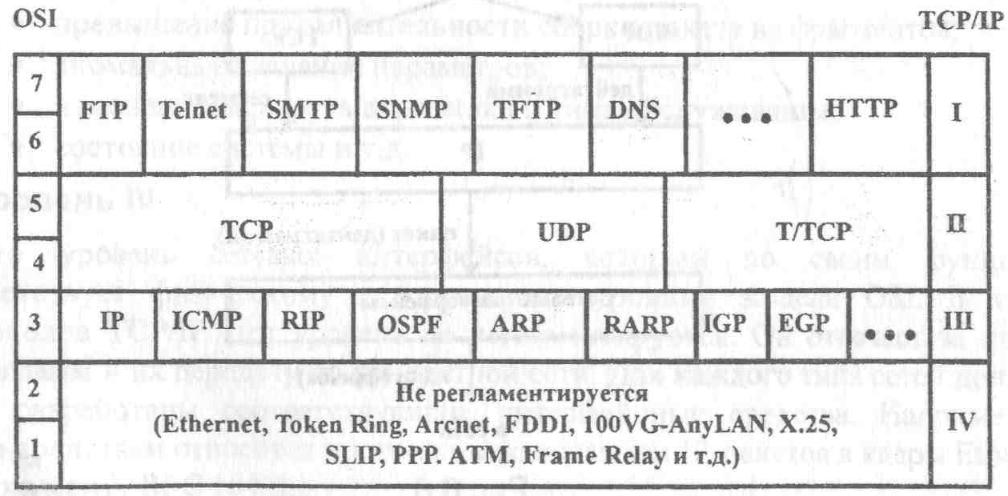

Структурно стек TCP/IP делится на 4 уровня (см. рис.6.5.): 1 прикладной; 2 транспортный; 3 сетевой (межсетевого взаимодействия); 4 сетевых интерфейсов.
Уровень I Верхний (прикладной) уровень содержит все службы, предоставляемые системой пользовательским приложениям. Он реализуется программными системами, построенными в архитектуре «клиент - сервер». Этот уровень постоянно расширяется за счет включения новых служб. К протоколам данного уровня относятся:
a FTP (File Transfer Protocol) — протокол передачи файлов;
a TFTP (Trivial FTP) — простой протокол передачи файлов;
a Telnet — протокол эмуляции удаленного терминала;
о SMTP (Simple Mail Transfer Protocol) — простой почтовый
протокол;
a SNMP (Simple Network Management Protocol) — простой протокол управления сетью;
о DNS (Domain Name System) — протокол разрешения имен; a HTTP (HyperText Transfer Protocol) — гипертекстовый транспортный протокол и т. д.
Каждая прикладная программа выбирает тип транспортировки по сети (непрерывный поток сообщений или последовательность отдельных сообщений) и передает данные транспортному уровню в требуемой форме.
Уровень II
Уровень II (транспортный) обеспечивает взаимодействие между прикладными программами. Он управляет потоком информации и отвечает за надежность передачи. На этом уровне реализуется обнаружение ошибок, механизм подтверждения, повторной передачи потерянных или искаженных пакетов.
На уровне функционируют:
1. Протокол управления передачей TCP, который обеспечивает надежную доставку сообщений между удаленными системами за счет образования логических соединений. Обмен осуществляется в дуплексном режиме. TCP делит данные на сегменты и передает их IP-уровню (рис.6.6.).
2. Протокол UDP (User Datagram Protocol) обеспечивает дейтаграммную передачу, пользуясь услугами протокола IP. Он выполняет функции связующего звена (мультиплексора) между сетевым протоколом и службами прикладного уровня.
3
.
Протокол Т/ТСР (Transaction
Transmission Control
Protocol) - протокол управления
транзакциями. Был предложен недавно
для поддержки передачи транзакций в
Internet.
• TCP (Transmission Control Protocol) - протокол управления передачей;
• IP (Internet Protocol) - протокол межсетевого взаимодействия.
Стек TCP/IP был разработан ранее концепции ВОС (OSI) и поэтому лишь ориентировочно может быть отображен на ее 7-уровневую модель.
Структурно стек TCP/IP делится на 4 уровня (см. рис.6.5.): 1 прикладной; 2 транспортный; 3 сетевой (межсетевого взаимодействия); 4 сетевых интерфейсов.
Уровень III
Это уровень межсетевого взаимодействия, который реализует концепцию передачи пакетов в режиме без установления соединения, и является стержнем всей архитектуры TCP/IP. Для передачи используется тот маршрут, который в данный момент представляется наиболее рациональным. Этот уровень называют также уровнем internet в соответствии с его основной функцией -передачей данных через составную сеть.
Уровень принимает от транспортного уровня пакет с указанием адреса передачи. Пакет инкапсулируется в дейтаграмму, заполняется заголовок и при необходимости используется алгоритм маршрутизации. Аналогично производится прием дейтаграмм и передача пакетов транспортному протоколу.
В качестве основного протокола данного уровня используется протокол IP (Internet Protocol).
К этому же уровню относятся протоколы маршрутизации, такие как:
RIP (Routing Internet Protocol); OSPF (Open Shortest Path First); EGP (Exterior Gateway Protocol); IGP (Interior Gateway Protocol); ARP (Address Resolution Protocol); RARP (Reverse Address Resolution Protocol) и т.д.
На этом же уровне функционирует и протокол ICMP (Internet Control Message Protocol) — протокол межсетевых управляющих сообщений. С помощью данного протокола (посылкой специальных пакетов) сообщается о таких ситуациях, как:
• невозможность доставки пакета;
• превышение времени жизни пакета;
• превышение продолжительности сборки пакета из фрагментов;
• аномальные значения параметров;
• изменение маршрута пересылки и типа обслуживания;
• состояние системы и т.д.
Уровень IV Это уровень сетевых интерфейсов, который по своим функциям соответствует физическому и канальному уровням модели OSI. В стеке протоколов ТСРЛР этот уровень не регламентируется. Он отвечает за прием дейтаграмм и их передачу по конкретной сети. Для каждого типа сетей должны быть разработаны соответствующие интерфейсные средства. Например, к таким средствам относится протокол инкапсуляции IP-пакетов в кадры Ethernet (по документу RFC 1042).
Аналогичные средства предусматриваются для сетей Token Ring, FDDI, 100VG-AnyLAN, а также для работы с глобальными сетями, поддерживающими протоколы SLIP, PPP, X.25, Frame Relay, ATM и т.д.
