35.Маршрутизация. Общие понятия.

Виды маршрутизации. Группы протоколов.

Реализуется на сетевом уровне сети. За нее отвечает протокол маршрутизации. При выборе стратегии маршрутизации могут быть поставлены разные цели, например:

- Минимизация времени доставки пакетов;

- Минимизации стоимости доставки пакетов;

- Обеспечение максимальной пропускной способности сети и т.д.

Задача маршрутизации решается маршрутизатором, который определяется как устройство сетевого уровня, использующее одну или несколько метрик для определения оптимального пути передачи сетевого трафика на основании информации сетевого уровня.

Под метрикой понимаются некоторые количественные характеристики пути, например, длина, время прохождения, пропускная способность и т. д. Алгоритмы маршрутизации могут быть:

- статическими или динамическими;

- одномаршрутными или многомаршрутными;

- одноуровневыми или иерархическими;

- внутридоменными или междоменными;

- одноадресными или групповыми.

Статические (неадаптивные) алгоритмы предполагают предварительный выбор маршрутов и их занесение вручную в таблицу маршрутизации. Таким образом там должна уже быть заранее записана информация о том, на какой порт отправить пакет с соответствующим адресом. Примеры: протокол LAT фирмы DEC, протокол NetBIOS.

В динамических протоколах таблица маршрутизации обновляется автоматически при изменении топологии сети или графика в ней.

Одномаршрутные протоколы предлагают только один маршрут для передачи пакета (который не всегда является оптимальным).

Многомаршрутные алгоритмы предлагают несколько маршрутов. Это позволяет передавать информацию получателю по нескольким маршрутам одновременно.

Сети могут иметь одноуровневую или иерархическую архитектуру. Соответственно различают и протоколы маршрутизации. В иерархических сетях маршрутизаторы верхнего уровня образуют особый уровень магистральной сети.

Некоторые алгоритмы маршрутизации действуют только в пределах своих доменов, т.е. используется внутридоменная маршрутизация. Другие алгоритмы могут работать и со смежными доменами – это определяется как междоменная маршрутизация.

Одноадресные протоколы предназначены для передачи информации (по одному или нескольким маршрутам) только одному получателю. Многоадресные – способны передавать данные сразу многим абонентам.

Выделяют три основные группы протоколов маршрутизации в зависимости от используемого типа алгоритма определения оптимального маршрута:

- Протоколы вектора расстояния;

- Протоколы состояния канала;

- Протоколы политики маршрутизации.

Протоколы вектора расстояния – самые простые и распространенные. Это, например, RIP, RTMP, IGRP.

Такие протоколы с определенной периодичностью передают (рассылают) соседям данные из своей таблицы маршрутизации (адреса и метрики). Соседи, получив эти данные, вносят необходимые изменения в свои таблицы. Недостаток: эти протоколы хорошо работают только в небольших сетях. При увеличении размера возрастает служебный трафик в сети, увеличивается задержка обновления таблиц маршрутизации.

Протоколы состояния канала были впервые предложены в 1970 году Эдсгером Дейкстрой. Здесь вместо рассылки содержимого таблиц маршрутизации, каждый маршрутизатор производит широковещательную рассылку списка маршрутизаторов, с которыми он имеет непосредственную связь, и списка напрямую подключенных к нему локальных сетей. Такая рассылка может производиться либо при изменении состояния каналов, либо периодически. Примеры протоколов: OSPF, IS-IS, Novell NLSP.

Протоколы политики (правил) маршрутизации наиболее часто используются в сети Интернет. Они опираются на алгоритмы вектора расстояния. Информация о маршрутизации получается от соседних операторов на основании специальных критериев. На основе такого обмена вырабатывается список разрешенных маршрутов. Примеры: протоколы BGP и EGP.

Маршрутизаторы. Автономные системы.

Маршрутизатор является достаточно сложным устройством, который определяется как устройство сетевого уровня, использующее одну или несколько метрик для определения оптимального пути передачи сетевого трафика на основании информации сетевого уровня.

При их создании используются 3 основные архитектуры.

1) Однопроцессорная. Здесь на процессор возлагается весь комплекс задач, включающий: фильтрацию и передачу пакетов; модификацию заголовков пакетов; обновление таблиц маршрутизации; выделение служебных пакетов; формирование управляющих пакетов; работа с протоколом управления сетью SNMP и т.д.

Однако даже мощные RISC-процессоры не справляются с обработкой при большой загрузке.

2) Расширенная однопроцессорная. В функциональной схеме маршрутизатора выделяют модули, ответственные за выполнение ряда задач (например, работа со, служебными пакетами). Каждый такой функциональный модуль снабжается собственным процессором (периферийным).

3) Симметричная многопроцессорная архитектура. Здесь происходит равномерное распределение нагрузки на все процессорные модули. Каждый из модулей выполняет все задачи маршрутизации и имеет свою собственную копию таблицы маршрутизации. Это наиболее прогрессивная для маршрутизаторов архитектура.

IP-маршрутизаторы

IP (Internet Protocol) является в настоящее время наиболее распространенным (в сети Интернет). Протокол работает на сетевом уровне и именно на этом уровне принимается решение о маршрутизации.

Существует 2 подхода к выбору маршрута:

• одношаговый подход;

• маршрутизация от источника.

При одношаговой маршрутизации каждый маршрутизатор принимает участие в выборе только одного шага передачи дейтаграммы. Поэтому в строке таблицы маршрутизации указывается не весь маршрут (к получателю), а только один IP-адрес следующего маршрутизатора. Для тех адресов, которые отсутствуют в таблице, используется адрес маршрутизатора по умолчанию.

Алгоритмы построения таблиц при одношаговой маршрутизации могут быть следующими:

• фиксированная маршрутизация (таблица составляется «вручную» администратором);

• случайная маршрутизация (пакет передается в любом случайном !, направлении кроме исходного);

• лавинная маршрутизация (дейтаграмма передается во все направления, кроме исходного);

• адаптивная маршрутизация (таблица маршрутизации периодически корректируется на основании сведений о сетевой топологии от других маршрутизаторов).

Протоколы адаптивной маршрутизации получили наибольшее распространение в IP-сетях. Это протоколы: RIP, OSPF, IS-IS, EGP, BGP и т.д. При маршрутизации от источника выбор маршрута производится конечным узлом или первым маршрутизатором на пути следования дейтаграммы. В IP-сетях этот метод не нашел распространения, зато широко применяется в АТМ-сетях (например, протокол PNNI).

Автономные системы

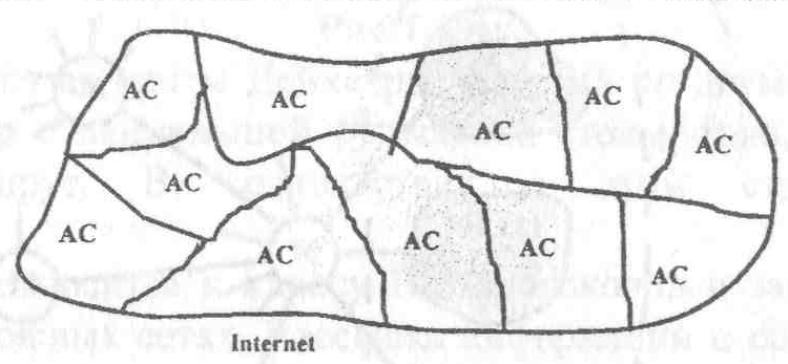

В связи с ростом сети Интернет производительность маршрутизаторов значительно снизилась. Неимоверно возрос объем трафика для поддержания маршрутизации и выросли в объеме маршрутные таблицы. В связи с этим Интернет была разделена на ряд Автономных систем (AC) (Autonomous System) (рис.7.1.). Каждая такая система представляет собой группу сетей и маршрутизаторов, управляемую уполномоченным. Это позволяет маршрутизатору внутри каждой АС использовать различные протоколы маршрутизации. Здесь используются динамические протоколы маршрутизации, определяемые как класс ЮР-протоколов (IGP – Interior Gateway Protocol – внутренний шлюзовой протокол). К этому классу относятся протоколы RIP, IS-IS и т.д.

Для взаимодействия маршрутизаторов, принадлежащих к разным АС, используется дополнительный протокол, называемый EGP–внешний шлюзовой протокол).
