25.Кадровая синхронизация
Канал Е1 состоит из 24 отдельных каналов по 64 Кбит/с в каждом. Применяется разбиение передаваемой информации на кадры. Наибольшее распространение получили методы D4 и ESF (кроме того в линиях ЕЗ часто используется алгоритм Ml3).
Алгоритм D4

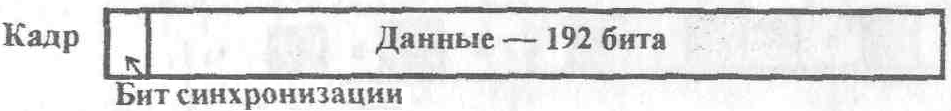

Кадр содержит 1 бит синхронизации и 24 байта данных (см. рис.5.3). Таким образом общая длина кадра составляет 193 бита.

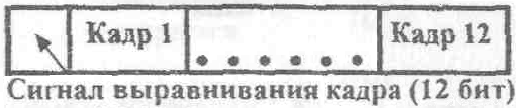

Группа из 12 кадров снабжается специальной 12-битовой маской (см. рис), которую называют сигналом выравнивания кадра (frame alignment signal). Группа из 12 кадров называется суперкадром.
Алгоритм ESF Алгоритм формирования суперкадров ESF (Extended SuperFrame) отличается тем, что размер суперкадра был увеличен с 12 до 24 кадров. В таком суперкадре кз 24 служебных бит только 6 используются для целей синхронизации. Из оставшихся 18 бит — 6 служат для коррекции ошибок и 12 -для текущего контроля за состоянием линии.
Алгоритм М13 Предназначен для каналов ТЗ (44,476 Мбит/с). Кадр содержит 4760 бит. Из них 56 бит используются для выравнивания кадра (кадровой синхронизации), коррекции ошибок и отслеживания состояния линии.
Импульсно-кодовая модуляция (ИКМ)
Каналы Т1 первоначально предназначались для передачи телефонных разговоров, но по цифровой линии.
По обычному телефону сигнал передается как аналоговый в диапазоне частот от 300 до 3400 гц. Для перевода аналогового сигнала в цифровую форму применяется импульсно-кодовая модуляция (ИКМ) — Pulse Code Modulation (PCM). Для этой цели вводится блок АЦП, который переводит амплитуду аналогового сигнала в цифровой отсчет из 8 бит. Частота снятия таких отсчетов была выбрана с учетом теоремы Найквиста (Nyquist). В соответствии с этой теоремой для адекватного преобразования сигнала из аналоговой формы в цифровую частота дискретизации должна в 2 раза превышать частоту дискретизируемого сигнала. Применительно к телефонным каналам была выбрана частота 8000 опросов в секунду. Таким образом цифровая линия должна обладать пропускной способностью 8 х 8000 = 64 Кбит/с.
Мультиплексирование В линии Т1 собираются вместе 24 таких цифровых каналов по 64 Кбит/с. В итоге общая пропускная способность составляет 1,544 Мбит/с. Для объединения применяется временное мультиплексирование каналов – Time Division Multiplexing (TDM). Вся доступная полоса частот делится на элементарные временные интервалы по 125 мкс. Устройство монополизирует всю полосу частот на период такого элементарного интервала.
Благодаря мультиплексированию по линии Т1 можно передавать одновременно звуковые сигналы, цифровые данные и видеосигналы. В случае необходимости вся доступная пропускная способность 1,544 Мбит/с может быть монополизирована одним потоком данных.

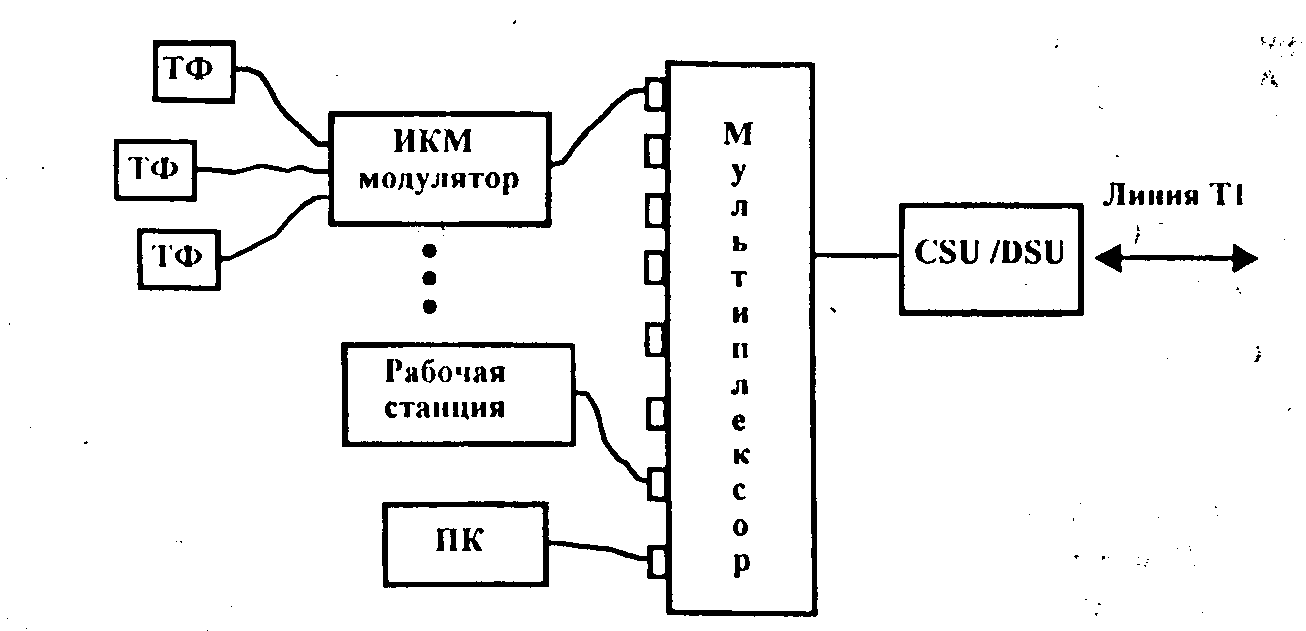

Структура системы На рисунке показана возможная структура оконечного устройства для работы по линии Т1. Здесь CSU– модуль обслуживания канала, a DSl – это модуль обслуживания данных.
Дробные линии Т1 Пользователь может арендовать только часть канала Т1. При этом ему предоставляется возможность оплатить любое количество (от 1 до 24) канаов DSO (Digital Sygnal 0) по 64 Кбит/с.
Каналы E1 В Европе 1TU– Международный союз по электросвязи – предложил несколько другую классификацию таких цифровых каналов. Основой является капал Е1, содержащий 30 каналов USO (по 64 Кбит/с) и дополнительно 1 канал для синхронизации и 1 канал для передачи служебной информации. Пропускная способность канала Е1 составляет 2,048 Мбит/с.
Среда передачи Для организации каналов типа Т1 могут использоваться различные среды. Например: две пары витых проводников – позволяют организовать канал Т1; в коаксиальном кабеле могут быть организованы 4 канала Т1; сверхвысокочастотный кабель позволяет разместить 8 линий Т1; оптоволоконный кабель может содержать до 24 линий Т1.
