22.Сетевой уровень osi
Сетевой уровень обеспечивает поддержку сетевых соединений для различных типов сетей – от простых двухточечных до объединения сетей с различными характеристиками. На сетевом уровне выполняются следующие основные функции: ретрансляция и маршрутизация; обеспечение сетевых соединений; обнаружение и исправление ошибок; упорядочение передаваемых данных; управление потоком данных; передача срочных данных и т.д.
Имеются стандарты на. сетевую службу ISO 8348 и МККТТ Х.21 Формально сетевая служба определяется с использованием примитивов, их диаграмм временных последовательностей, диаграмм переходов состояний для последовательностей примитивов в оконечной точке сетевого соединения.

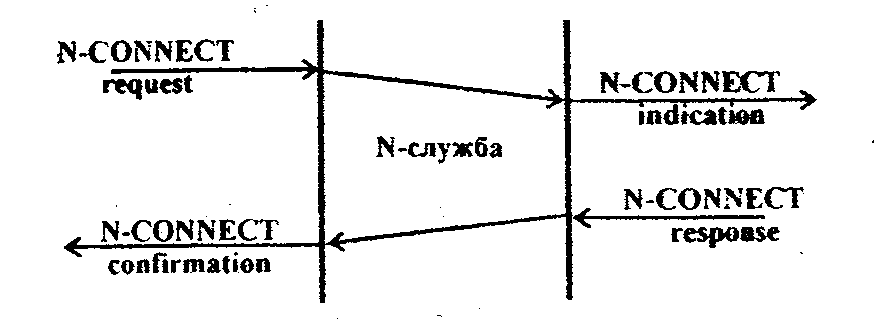

На левом рисунке показано формальное представление на уровне сервисных примитивов процедуры установления соединения. Здесь используются стандартные, элементы: request (запрос), indication (индикация), response (ответ и confirmation (подтверждение).

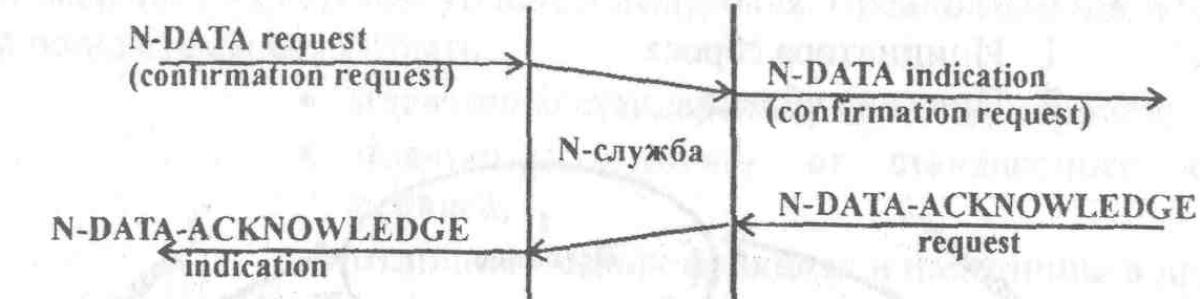

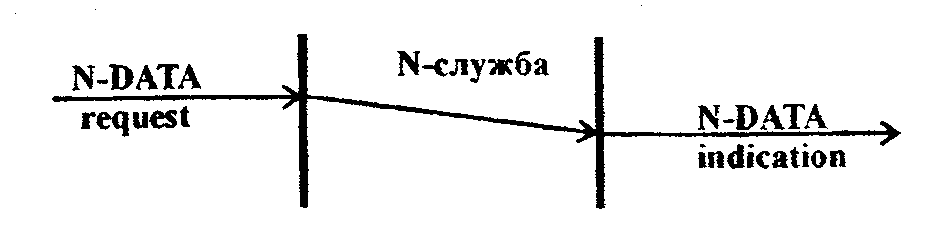

Передача данных может осуществляться в двух режимах – простая или запросом подтверждения. В последнем случае в примитив N-DATA request включается параметр "запрос подтверждения" {confirmation request) Формальное представление этих режимов показано на правом и нижнем рисунках
Функционирование сетевого объекта формально описывается в форме диаграммы состояний (см. рис.4.6.). На этой диаграмме используются сервисные примитивы:
• N-CONNECT
• N-DISCONNECT
• N-RESET (сброс)
• N-DATA (данные)
• N-EXPEDITED-DA ТА (срочные данные)
• N-DATA-ACKNOWLEDGE (подтверждение данных).
На диаграмме упрощенно показан просто примитив N-DISCONNECT. Это может быть примитив типа indication или request. Отказ в установлении соединения может произойти из-за отсутствия возможности у поставщика либо нежелания вызываемого пользователя. Возможность использования процедуры передачи срочных данных согласовывается при установлении соединения. Ее особенность – это независимость от процедур управления потоком нормальных данных. Максимальный размер срочных данных – 32 байта. Процедура сброса применяется как пользователями (т.е. транспортными объектами) для взаимной синхронизации, так и самим сетевым уровнем при ошибках (потере данных). Сброс приводит к уничтожению на сетевом уровне всех недоставленных данных, срочных данных и подтверждений приема. Таким образом, он может использоваться и для устранения переполнения
сетевого соединения.
Примитивы сервиса могут снабжаться набором параметров. Напр, для примитива CONNECT возможно введение след. параметров:
1. Обмен параметрами качества сервиса: пропускная способность, транзитная задержка, параметры защиты сетевого соединения, приоритет сетевого соединения.
2. Данные пользователя (до 128 байт).
Для примитива DISCONNECT в качестве параметров могут быть указаны:
1. Инициатор разъединения 2. Причина разъединения 3. Данные пользователя (до 128 байт).
Примитив RESET с помощью параметров может указывать на:
1. Инициатора сброса 2. Причину сброса.
Протоколы сетевого уровня

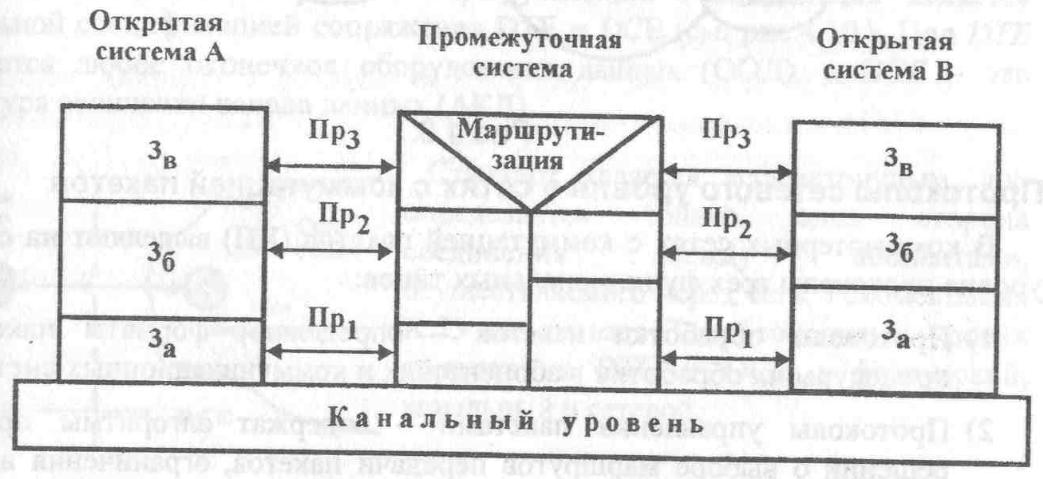

На рис показаны протоколы 3-х сетевых подуровней
1) Протоколы доступа к подсети (ПР1)
Эти протоколы жестко ориентированы на тип подсети: ЛВС, сеть с коммутацией пакетов, сеть с коммутацией каналов, двухточечная сеть.
2) Зависимые от подсетей протоколы конвергенции (ПР2)
Под конвергенцией понимается сведение разнообразных услуг подсетей к единому стандартному набору.
Функции протокола ПР2 зависят от того, насколько сильно сервис конкретной подсети (обеспечиваемый уровнем За, т.е. ПРО отличается от стандартного. Например, сервис ПР2 позволяет передавать данные по 128 байт, а стандартный сервис требует возможности передачи данных неограниченной длины. Тогда ПР2 должен включать функции сборки/разборки сервисных блоков данных с использованием метки конца.
3) Независимые от подсетей протоколы конвергенции
Протокол ПРз требуется, когда сеть состоит из нескольких сетей (подсетей) с отличными от стандартных услугами. Таким образом ПРз - это протокол сглаживания различий между подсетями.
