19.Сеансовый уровень osi.

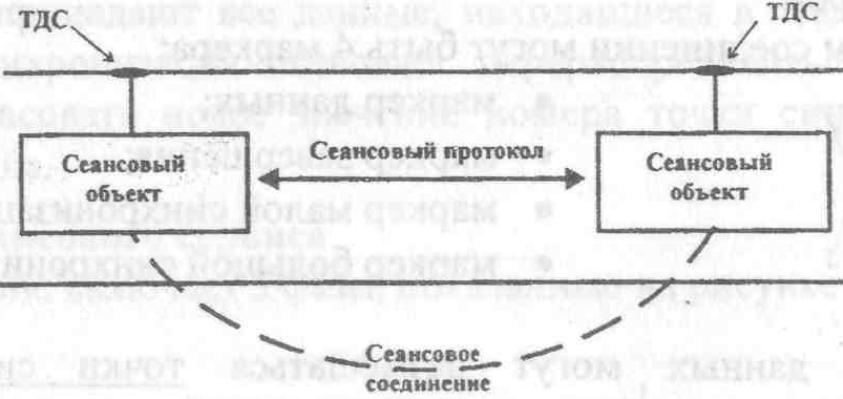

Основная задача уровня – это управление диалогом между обслуживаемыми пользователями (т.е. объектами прикладного и представительного уровней) (рис.3.5.). Диалог может включать обмен нормальными и срочными данными, может быть дуплексным и полудуплексным.
Использование сеансового уровня не всегда необходимо. Например, если обмен данными между приложениями производится без установления логического соединения, то протокол сеансового уровня абсолютно не нужен.
Важной услугой этого уровня является синхронизация для защиты от ошибок. Для этого в поток данных вставляются метки синхронизации (контрольные точки), что позволяет в случае ошибки вернуться в подтвержденную точку и восстановить передачу с этого места. '
Вводится также функция управления активностью. Диалог между партнерами (открытыми системами) разбивается на отрезки активности, каждый из которых может быть идентифицирован. Это позволяет прервать при желании диалог, а затем опять в любой момент его продолжить, начиная со следующего участка активности.
Таким образом, уровень сеанса дает возможность пользователям вести диалог, повторяя части, считающиеся ошибочными, позволяя клиентам прерывать диалог и продолжать его в любое более позднее время.
На практике в настоящее время лишь немногие приложения используют сеансовый уровень и он редко реализуется в виде отдельного протокола, хотя функции этого уровня часто объединяют с функциями других уровней и реализуют в одном протоколе (например, NetBIOS, SMB и т.д.).
Маркер – это атрибут сеансового соединения, который динамически назначается одному из сеансовых объектов. Получивший маркер объект имеет право инициировать выполнение услуги, контролируемой данным маркером.
В сеансовом соединении могут быть 4 маркера: маркер данных; маркер завершения; маркер малой синхронизации; маркер большой синхронизации.
В потоке данных могут размещаться точки синхронизации. Они идентифицируются последовательными возрастающими номерами. Данные точки могут быть точками малой и большой синхронизации. Интервалы диалога между точками большой синхронизации наз. диалоговыми элементами.
Активность – это последовательность диалоговых элементов, которая является некоторой логически завершенной частью работы. На одном сеансовом соединении может быть несколько последовательных активностей.
Фазы и услуги сеансового сервиса.
Сеансовый сервис вкл. 3 фазы, показанные РИС. НАРИСОВАТЬ
На фазе установления соединения согласуются параметры, распределяются маркеры, выбирается начальная точка синхронизации. На фазе передачи данных используются услуги по передаче нормальных и срочных данных, передаче маркеров, фиксации точек малой и большой синхронизации, оповещение об ошибках. Фаза завершения может иметь след. формы:
- упорядоченное завершение
- безусловное завершение, инициированное пользователем
- безусловное завершение, инициированное поставщиком сеансового сервиса.
20.Транспортный уровень osi
Транспортный уровень предназначен для оптимизации передачи данных от отправителя к получателю, управления потоком данных и реализации запрошенного сеансовым уровнем качества обслуживания. На этом уровне определяется требуемый размер пакета (сегмента) для данной сетевой архитектуры. Уровень отвечает за сегментацию данных и их сборку в пункте назначения. Транспортный уровень гарантирует, что данные получены в правильном порядке, он же удаляет дубликаты и пересылает потерянные пакеты.
Данный уровень обеспечивает передачу данных с той степенью надежности, которая требуется приложениям. В качестве примеров транспортных протоколов можно привести TCP и UDP стека TCP/IP (они рассмотрены в соответствующей части курса), а также протокол SPX стека Novell.
Модель OSI определяет пять классов сервиса, предоставляемых транспортным уровнем. Эти классы сервиса отличаются предоставляемыми услугами: срочностью, возможностью восстановления прерванной связи, мультиплексированием нескольких соединений, созданных для различных прикладных протоколов через общий транспортный протокол, а главное – обнаружением и исправлением ошибок передачи, таких как искажение, потеря и дублирование пакетов.
Выбор класса сервиса транспортного уровня определяется умением приложения проверять данные и надежностью всей системы транспортировки в сети. Так, например, если качество каналов связи очень высокое и вероятность возникновения ошибок, не обнаруживаемых протоколами более низких уровней, невелика, разумно воспользоваться одним из облегченных сервисов транспортного уровня, не усложненного многочисленными проверками, квитированием и другими приемами повышения надежности. Если же транспортные средства очень ненадежны, то целесообразно обратиться к наиболее развитому сервису транспортного уровня с максимальными средствами обнаружения и устранения ошибок – с предварительным установлением логического соединения, контрольными суммами и циклической нумерацией пакетов, установлением тайм-аутов доставки и т.п.

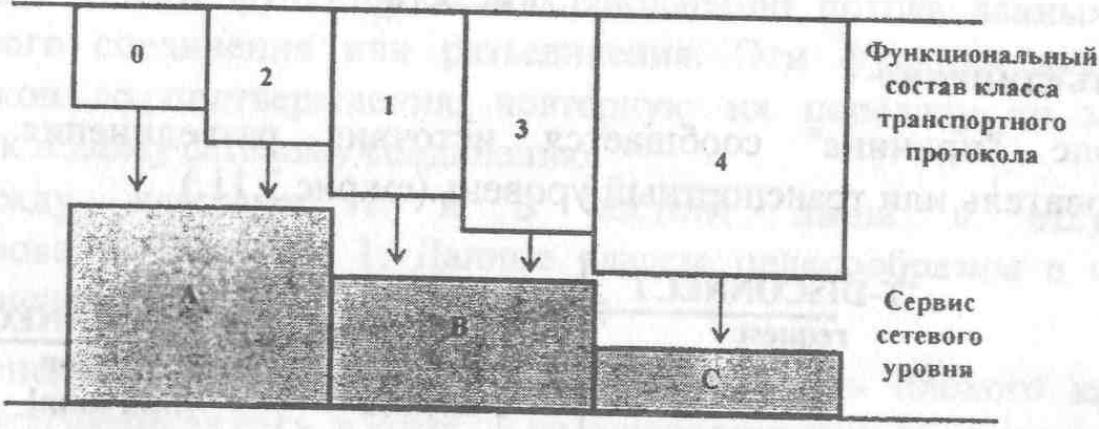

Фактически транспортный сервис и транспортный протокол, предложенный OSI, включают в себя 5 разных сервисов и протоколов, именуемых классами и ориентированными на разный сетевой сервис.
Определено 3 типа сетевого сервиса: А – с приемлемым для пользователя уровнем необнаруженных ошибок и приемлемой частотой сообщений; В – с приемлемым уровнем необнаруженных ошибок, но
неприемлемой частотой сообщений об обнаруженных ошибках; С – с неприемлемым уровнем необнаруженных ошибок и неприемлемой частотой сообщений об обнаруженных ошибках.
Каждый класс транспортного протокола имеет разный функциональный состав см рис
Классы 2 и 3 отличаются от классов 0 и 1 наличием процедур мультиплексирования транспортных соединений в сетевые. Такое мультиплексирование снижает затраты на использование сетевых соединений. Транспортный протокол предоставляет пользователю следующие возможности: Адресация партнера; Выбор качества сервиса; Использование самых различных (и разнородных) сетевых ресурсов. Уровень скрывает от пользователя особенности сетевых средств; Сквозная прозрачная передача протокольных блоков данных (из конца в конец), в которых могут находиться блоки данных с любым содержанием, форматом, способом кодирования.
Услуги транспортного уровня
Установление соединения
Разъединение
Передача данных
Передача срочных данных
