Вимірювальний пристрій го-32:

1 - ручка УСТ. НУЛЯ; 2 - перемикач ЖИВЛЕННЯ; 3 - індикаторне табло: 4 - індикація перевантаження; 5 - каліброване число;

6- ручка КАЛІБРУВАННЯ; 7 - заглушка; 8 – гніздо для установки детектора; 9 - ключ для розкриття детектора; 10 - ручка для перенесення

Для підготовки вимірювального пристрою до роботи й виміру дози опромінення необхідно:

- перемикач ЖИВЛЕННЯ встановити в нижнє положення, а ручки УСТ. НУЛЯ й КАЛІБРУВАННЯ - у крайнє ліве положення;

- підключити до вимірювального пристрою кабель живлення, що відповідає напрузі мережі 220 або 12 і 24 У;

- перевірити наявність заглушки у вимірювальному каналі на передній панелі вимірювального пристрою;

- перемикач ЖИВЛЕННЯ встановити у верхнє положення, при цьому повинен висвітитися один з покажчиків «-», «0», « + », а на табло з'являється цифрова індикація;

- прогріти вимірювальний пристрій протягом 30 хв. із вилученої з вимірювального каналу заглушкою.

Для перевірки працездатності вимірювального пристрою необхідно:

- установити у вимірювальний канал заглушку й обертанням ручки УСТ. НУЛЯ домогтися стійкого висвічивання покажчика «0». При цьому покажчики «-», «+> не повинні висвічиваться;

- нажати на бічні кнопки заглушки й витягти неї з вимірювального каналу;

- зробити калібрування вимірювального пристрою, для чого встановити у вимірювальне гніздо градуировочный детектор і, не досилаючи його, витримати в гнізді 5 хв, дослати детектор до упору й обертанням ручки КАЛІБРУВАННЯ встановити на табло число, зазначене у формулярі на прилад для градуировочного детектора; натисканням на детектор повернути склянка у вихідне положення, не витягаючи детектор з вимірювального гнізда; зняти третє-четверте показання на цифровому табло й записати отримане каліброване число.

Для проверни правильності каліброваного числа необхідно:

повторити операції по калібруванню вимірювального пристрою. Якщо отримане каліброване число відрізняється від установленого на лицьовій панелі більш ніж на ±3 одиниці, необхідно підтримувати в процесі роботи нове значення каліброваного числа.

Після перерви в експлуатації або перебування вимірювального пристрою в умовах зберігання більше одного місяця необхідно включити вимірювальний пристрій, прогріти його протягом 2 год. з вилученої з вимірювального гнізда .заглушкою й виконати операції по калібруванню:

- вставити заглушку у вимірювальний канал, після чого повинен висвітитися покажчик «0» (у противному випадку повторити установку нуля, як при перевірці працездатності);

- розкрити перевантажувальний детектор ПР за допомогою спеціального ключа, установленого на передній панелі вимірювального пристрою (для цього детектор установити на ключ і повернути корпус детектора проти ходу годинникової стрілки на 2, 5-3 оберти; витягти з корпуса детектора тримач зі скляною пластиною; уважно оглянути внутрішню частину детектора; не допускається на скляній пластині наявність забруднення, пилу, ворсинок, тріщин, подряпин, сколовши; забороняється торкати скляну пластину руками);

- вставити перевантажувальний детектор ПР у вимірювальне гніздо вимірювального пристрою;

- дослати детектор разом з рухливою склянкою до упору й відпустити, (детектор з рухливою склянкою повинен зафіксуватися й на передній панелі вимірювального пристрою висвітитися покажчик ПЕРЕВАНТАЖЕННЯ, а на табло при цьому можуть з'явитися будь-які цифри);

- надавити на детектор до упору а відпустити, детектор з рухливою склянкою повинен вернутися у вихідний стан;

- витягти детектор з вимірювального гнізда, вставити в корпус і закрити за допомогою ключа на передній панелі вимірювального пристрою, для цього необхідно детектор установити на ключ і обертати його по ходу годинникової стрілки до клацання;

- після добування детектора з вимірювального гнізда на табло повинне высвечиваться каліброване число, певне по градуировочному детекторі, у противному випадку обертанням ручки КАЛІБРУВАННЯ варто встановити на табло необхідне каліброване число.

Перед виміром дози вимірювальний пристрій і вимірники дози повинні перебувати в однакових температурних умовах не менш 1 ч.

Для виміру отриманої дози необхідно:

- розкрити вимірник дози й витягти його з корпуса;

- вставити вимірник дози у вимірювальне гніздо вимірювального пристрою;

- дослати вимірник дози разом з рухливою склянкою до упору й відпустити, вимірник дози з рухливою склянкою повинен зафіксуватися;

- записати третє або четверте показання, що встановилося на табло вимірювального пристрою .(перші два показання в рахунок не приймаються).

Для визначення дози, накопиченої вимірником дози із часу попереднього виміру, необхідно:

- відняти з обмірюваного значення дози значення дози попереднього виміру;

- надавити на вимірник дози до упору й відпустити, рухлива склянка повинен вернутися у вихідний стан;

- витягти вимірник дози з вимірювального гнізда, вставити в корпус і закрити за допомогою ключа на передній панелі вимірювального пристрою.

Після добування вимірника дози з вимірювального гнізда на табло повинне индицироваться каліброване число, певне по градуировочному детекторі. У противному випадку обертанням ручки КАЛІБРУВАННЯ варто встановити на табло необхідне каліброване число, після чого можна робити вимір дози наступного вимірника дози.

Перевірка установки нуля повинна проводитися не рідше чим через 30 хв роботи вимірювального пристрою. Вимірник дози не повинен перебувати у вимірювальному гнізді більше 20 с.

Забороняється утапливать рухлива склянка без вставленого у вимірювальне гніздо вимірника дози, тому що це може привести до виходу з ладу вимірювального пристрою. В умовах підвищеної вологості, сонячного висвітлення або негативних температур вимірник дози не повинен перебувати у відкритому стані більше 1 хв.

Індивідуальний хімічний вимірник дози ДП-70МП призначений для реєстрації поглиненої дози гамма-нейтронного випромінювання й видається всьому особовому складу(мал. 19.11).

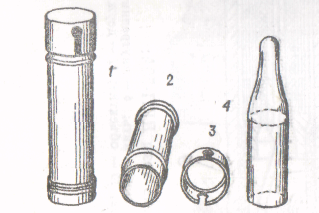

Рис. 19.11. Індивідуальний хімічний вимірник дози ДП-70МШ: 1 - загальний вид; 2 - футляр; 3 - кришка футляра з кольоровим еталоном; 4 - скляна ампула (вимірник дози)	Рис. 19.12. Полевой колориметр ПК-56М: 1 - корпус; 2 - відлікове вікно; 3 - призма з окуляром; 4 - ампулодержатель; 5 - стопорна втулка

У підрозділах вимірник дози не розкривається, показання з його знімаються в медичних частинах (установах), куди надходить поранений або хворий військовослужбовець. Разом з польовим колориметром ПК-56М (мал. 19.12) він забезпечує вимір дози опромінення в діапазоні від 50 до 800 рад.

Відлік доз опромінення виробляється по шкалі колориметра. Усередині корпуса колориметра є диск із одинадцятьома світлофільтрами, фарбування яких відповідає інтенсивності фарбування розчину в ампулі.

Індивідуальний хімічний вимірник дози ДП-70МП дозволяє вимірювати дозу, отриману як при однократному, так і при багаторазовому опроміненні протягом 10-15 доби.

При впливі на вимірник дози гамма-нейтронного випромінювання спочатку безбарвний робочий розчин в ампулі міняє своє фарбування від малинової до пурпурної, інтенсивність якого пропорційна накопиченій дозі. Визначення інтенсивності фарбування, а отже, і дози опромінення здійснюється за допомогою колориметра.

Орієнтовно значення дози (менше або більше 100 радий) можна визначити шляхом порівняння інтенсивності фарбування розчину в ампулі з кольоровим еталоном у кришці футляра.

Вимір дози опромінення доцільно робити не раніше чим через 1 год послу опромінення. Повторні виміри дози можливі протягом 30 доби з моменту першого опромінення. При цьому необхідно пам'ятати, що вимірник дози допускає не більше 7-8 однохвилинних просматриваний при денному розсіяному світлі.

Для підготовки колориметра до роботи необхідно:

- вийняти його з футляра;

- вставити ампулодержатель у напрямні корпуси (повинен почутися клацання кульки-фіксатора), а контрольну ампулу - у ліве гніздо ампулодержателя.

Вимір дози здійснювати в такій послідовності:

- зняти кришку футляра вимірника дози;

- витягти ампулу з розчином з футляра, звільнивши її від гумового амортизатора;

- вставити ампулу з розчином у праве гніздо ампулодержателя й закрити його кришкою;

- тримаючи прилад у лівій руці горизонтально, так, щоб світло падало на матове скло ампулодержателя, обертанням диска домогтися збігу фарбування полів, видимих в окулярі;

- зняти показання у відліковому вікні передньої стінки корпуса колориметра, якщо фарбування розчину в ампулі є проміжною між фарбуванням двох сусідніх світлофільтрів, то приймається середнє значення дози для цих двох світлофільтрів;

- вийняти ампулу з розчином із правого гнізда ампулодержателя, при необхідності збереження її для подальших вимірів вставити ампулу у футляр, надягши амортизатор, закрити кришку й стик заклеїти етикеткою.

Друге навчальне питання: Радіаційний контроль в роті.

Організація дозиметричного контролю в підрозділі полягає в забезпеченні особового складу вимірниками дози, у своєчасному знятті показань вимірників доз і їхньому перезаряді, підтримці технічної справності приладів, у систематичному обліку доз опромінення, отриманих особовим складом. Контроль опромінення в підрозділах здійснюють груповим і індивідуальним методами.

Контроль опромінення особового складу розподіляється на військовий та медичний.

Військовий контроль опромінення проводиться для отримання даних, які дають можливість оцінити боєздатність підрозділів в радіаційному відношенні а,

Медичний з метою отримання даних про дозу опромінення кожного військовослужбовця для оцінки його боєздатності по радіаційному показнику та первинної діагностики ступені важкості, променевої хвороби при сортуванні поранених та уражених на етапах медичної евакуації.

Військовий контроль застосовується в відділеннях /екіпажах/, о/с яких знаходиться приблизно в однакових умовах радіоактивного опромінення. При цьому методі контролю доза опромінення вимірюється одним-двома дозиметрами, які видають на відділення , екіпаж, розрахунок і приймають за середню отриману дозу усіма військовослужбовцями відділення /екіпажу розрахунку/.

Індивідуальний метод розповсюджується на усіх – генералів , офіцерів, а також на сержантів та солдат, які виконують завдання у відриві від своїх підрозділів.

Груповий метод контролю застосовують у відділеннях (екіпажах, розрахунках), особовий склад яких перебуває приблизно в однакових умовах радіоактивного опромінення. При цьому виді контролю дозу опромінення вимірюють одним- двома військовими вимірниками дози й записують кожному військовослужбовцеві даного підрозділу в картку обліку доз. Зняття показань дозиметрів здійснюють не пізніше. чим через 5 доби (через мимовільний їхній розряд і можливу помилку в показаннях). Після зняття показань дозиметри перезаряджають і повертають у підрозділ.

Індивідуальний метод контролю опромінення застосовується офіцерським составом і особами, які за умовами обстановки не включаються до складу груп.

Вказати студентам на те, що в себе включає організація контролю опромінення:

• забезпечення о/с дозиметрами;

• встановлення часу, місця, та черги зняття показників дозиметрів;

• подання донесень про радіоактивне опромінення старшому начальнику;

• перезарядку дозиметрів

- перевірку технічного стану засобів контролю та їх ремонт.

Роз’яснити студентам, як організується облік доз радіоактивного опромінення о/с в підрозділах, показати як при цьому використовуються документи.
