1.Исходя из определённого гсоп выбираем по сНиП 23-02-03 требуемое термическое сопротивление Rтр

Здания и помещения, коэффициенты и .	Градусо-сутки отопительного периода , °С·сут	Нормируемые значения сопротивления теплопередаче , м ·°С/Вт, ограждающих конструкций
		Стен	Покрытий и перекрытий над проездами	Перекрытий чердачных, над неотапли- ваемыми подпольями и подвалами
1	2	3	4	5
1 Жилые, лечебно-профилактические и детские учреждения, школы, интернаты, гостиницы и общежития	2000	2,1	3,2	2,8
	4000	2,8	4,2	3,7
	6000	3,5	5,2	4,6

Так как ГСОП 3647.7 , то

R_н=4,2-0,176=4,024

Рассмотрим многопустотную ж/б плиту в сечениях параллельных и перпендикулярных тепловому потоку.

Разделим многопустотную ж/б плиту плоскостями параллельными тепловому потоку.

Участок I –– многослойный участок, состоящий из слоёв бетона а и в , а также горизонтальной воздушной прослойки б, а участок II- однородный

где 0,15 Вт/м °С – сопротивление теплопередаче воздушной прослойки⁴

Определяем сопротивление теплопередачи всей многопустотной ж/б плиты при разбивке её плоскостями параллельными тепловому потоку.

,

где F_i – площадь i-го участка характерной части ограждения

R_i – приведённое сопротивление теплопередаче i-го участка

F_I=0.03 м² F_II=0.09 м²

Делим многослойную ж/б плиту плоскостями перпендикулярными тепловому потоку и получаем три параллельных участка

Участки а и в – однородные, участок б- неоднородный, состоящий из горизонтальной воздушной прослойки и слоя ж/б шириной 0,09 м и толщиной 0,03 м

Определяем сопротивление теплопередачи всей многопустотной ж/б плиты при разбивке её плоскостями перпендикулярными тепловому потоку.

,

F₁=0.03 м² F₂=0.09 м²

где F_i – площадь i-го участка характерной части ограждения

R_i – приведённое сопротивление теплопередаче i-го участка

Определяем сопротивление теплопередаче всей ж/б плиты при разбивке её плоскостями перпендикулярными тепловому потоку

Определяем термическое сопротивление многопустотной ж/б плиты

Определяем толщину теплоизоляционного слоя

X=3.687*0.035=0.129 м

Термическое сопротивлении теплопередаче исходя из толщины теплоизоляционного слоя 13 см

2. По санитарным нормам термическое сопротивление

,

где

n – выбирается по СНиП 23-02-03 табл. 6

t_н – берётся как температура наиболее холодной пятидневки с

обеспеченностью 0,92 по СНиП 23-01-99

Δt_н – нормируемый перепад температур между температурой внутреннего воздуха и температурой на внутренней поверхности ограждения.

Δt_н=2⁰С по СНиП 23-02-2003 табл 5

1. Требуемое нормируемое сопротивление теплопередачи

Нормируемые значения сопротивления теплопередаче бесчердачного перекрытия выбирается из СНиП 23-02-2003 табл. 4

Здания и помещения, коэффициенты и .	Градусо-сутки отопительного периода , °С·сут	Нормируемые значения сопротивления теплопередаче , м ·°С/Вт, ограждающих конструкций
		Стен	Покрытий и перекрытий над проездами	Перекрытий чердачных, над неотапли- ваемыми подпольями и подвалами
1	2	3	4	5
2 Общественные, административные и бытовые, производственные и другие здания и помещения с влажным или мокрым режимом	2000	1,8	2,4	2,0
	4000	2,4	3,2	2,7
	6000	3,0	4,0	3,4

Так как ГСОП=3647.7, то

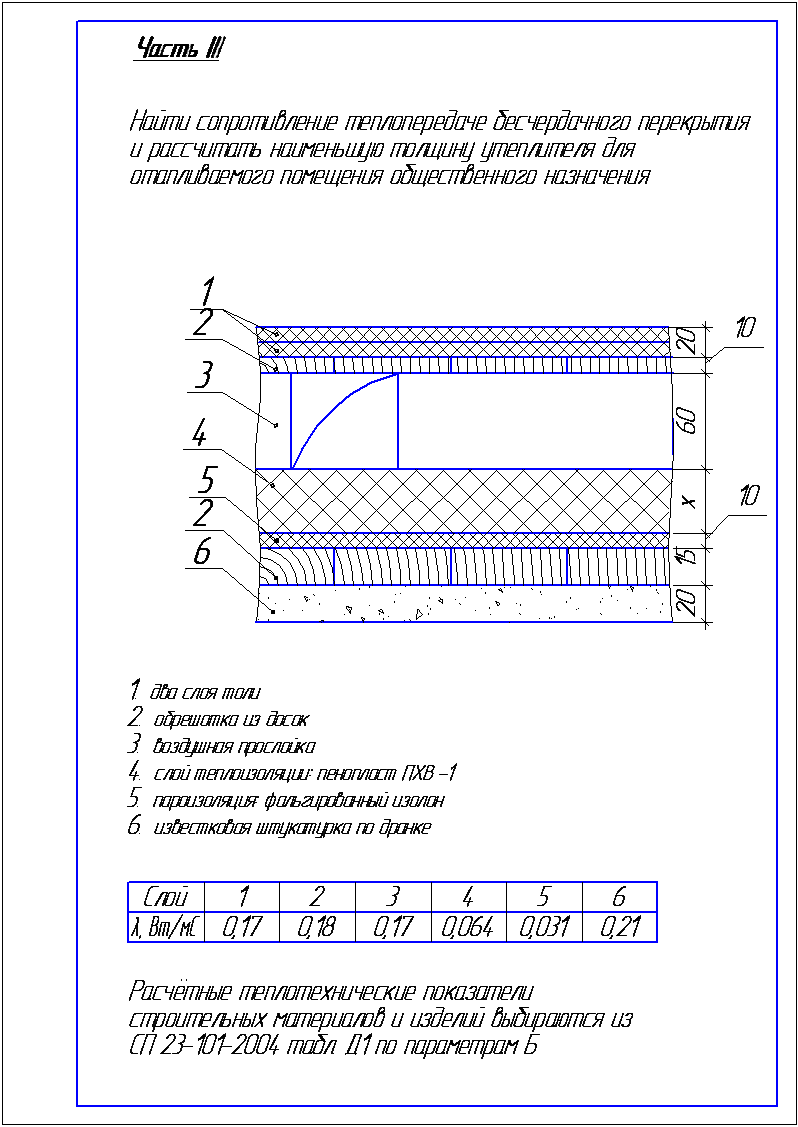

Сопротивления теплопередаче бесчердачного перекрытия будет определяться исходя из выражения:

2.542=0.117+0.2+0.15+x/0.035+0.048

2.542=0.515+x/0.035

X=2.027*0.035=0.07

Принимаем толщину теплоизоляционного слоя – 10см

Считаем величину сопротивления теплопередачи исходя из толщины теплоизоляционного слоя 10 см
