- •Записать формулу для скорости фильтрации отдельной фазы.
- •Что такое предельная насыщенность фазы?
- •Начертить график зависимости относительных проницаемостей фаз от насыщенности порового пространства.
- •4. Что такое насыщенность связанной водой?
- •Что представляет собой капиллярный скачок давления при вытеснении нефти водой?
- •Начертить схему движения жидкостей в пласте при поршневом вытеснении водой. В чем особенности фильтрации жидкостей в этом случае?
- •Как изменяется водонасыщенность пласта вдоль потока фильтрации нефти и воды?
- •Как изменяется суммарная скорость двухфазного потока фильтрации в водонефтяной зоне фильтрации?
- •Начертить график зависимости водонасыщенности от координаты пласта по теории Баклея-Леверетта для плоскопараллельного потока.
- •Что представляет собой функция Лаверетта при непоршневом вытеснении нефти водой?
- •Что такое стабилизированная зона при непоршневом вытеснении нефти водой?
- •Что представляет собой коэффициент безводной нефтеотдачи?
- •Как определить продолжительность безводного периода при непоршневом вытеснении нефти водой?
Аттестация №3 ПГМ
Движение границы раздела двух жидкостей с учетом неполноты вытеснения.
Дать определение насыщенности порового пространства i-ой фазой.
Насыщенностью i порового пространства i –ой фазой называется доля объема пор Vi , занятая этой фазой в элементарном объеме: , i=1,2,…,n, где n – число фаз. Очевидно, что . Таким образом, в n-фазной системе имеется (n-1) независимая насыщенность. В частности, при исследовании фильтрации смеси двух фаз используется лишь одна из насыщенностей, которая обозначается в дальнейшем (обычно это насыщенность вытесняющей фазы).
Записать формулу для скорости фильтрации отдельной фазы.
Скорость фильтрации i-ой фазы в некоторой точке есть вектор такой, что объем данной фазы, протекающей за единицу времени через ориентированный элемент площади , расположенный в этой точке, включающий как поровое пространство, так и скелет, равен . Другими словами, проекция на некоторое направление равна отношению объемного расхода данной фазы к площадке, перпендикулярной к указанному направлению: .
Предполагается, что справедлив обобщенный закон фильтрации Дарси, который для i-ой фазы при учете силы тяжести можно записать в виде: , где k — абсолютная проницаемость пласта, определяемая по данным о фильтрации однородной жидкости; i - коэффициент динамической вязкости фаз; pi - давление в фазах; i - плотность фаз; g - вектор ускорения свободного падения; ki() - относительные фазовые проницаемости, определяемые экспериментально; i - насыщенность одной из фаз.
Что такое предельная насыщенность фазы?
Это насыщение порового пространства одной фазой. Насыщенность тогда будет равна 1
После 5
Начертить график зависимости относительных проницаемостей фаз от насыщенности порового пространства.

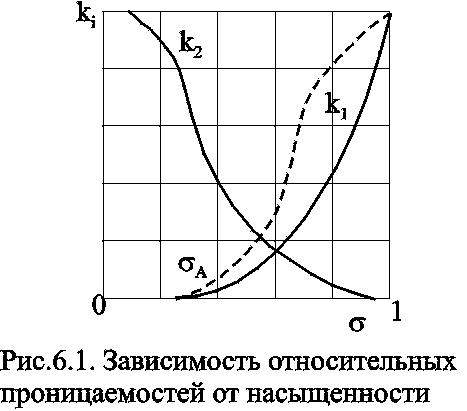

Понятие относительной фазовой проницаемости ki(), играет важную роль при изучении совместного течения нескольких жидкостей в пористой среде. Мы будем исходить из условия, что относительные проницаемости являются однозначными функциями насыщенностей и не зависят от скорости фильтрации и отношения вязкостей движущихся фаз. На рис. 6.1. приведены типовые кривые относительных фазовых проницаемостей для двухфазной смеси (пунктир на рисунке относится к случаю, когда первая фаза является газом).
4. Что такое насыщенность связанной водой?
Характерная несимметричная форма кривых относительной проницаемости объясняется тем, что при одной и той же насыщенности более смачивающая фаза занимает преимущественно мелкие поры и относительная проницаемость у неё меньше. При малых насыщенностях часть каждой из фаз находится в несвязном состоянии в виде изолированных мелких капель или целиков и не участвует в движении. Поэтому, начиная с некоторой насыщенности, каждая фаза полностью переходит в несвязное состояние и её относительная проницаемость становится равной нулю, т.е. k1(s)=0 при s<sA, k2(s)=0 при s>1-sA. Движение этой фазы может происходить только, если s > sА. Для второй фазы связанная компонента равна 1- sA. Заметим, что хотя речь идет о совместной фильтрации двух несмешивающих жидкостей, приходится различать вытесняющую и вытесняемые фазы, т.к. относительные проницаемости различны в зависимости от того, какая из фаз (более или менее смачиваемая) первоначально заполняла пористую среду, т.е. существует гистерезис относительных проницаемостей.
Сумма относительных проницаемостей для каждого фиксированного значения меньше 1: , 0<<1. Это означает, что присутствие связанной смачивающей фазы мало влияет на течение не смачивающей жидкости, тогда как присутствие остаточной не смачивающей фазы значительно "стесняет" движение смачивающей фазы.
