3*. Нагрузки и воздействия нагрузки и их сочетания

3.1*. Ограждающие и несущие конструкции убе­жищ следует рассчитывать на особое сочетание нагрузок, состоящее из постоянных, временных длительных нагрузок и статической нагрузки, эквивалентной действию динамической нагрузки от воздействия ударной волны (эквивалентная стати­ческая нагрузка).

Конструкции должны быть, кроме того, прове­рены расчетом на основное сочетание нагрузок и воздействий при эксплуатации помещений убежищ в мирное время, а также на возникающие усилия и сохранность герметичности убежищ при возможной осадке отдельных нагруженных опор (колонн) убежищ от эксплуатационной нагрузки надземной части здания или сооружения.

3.2. Постоянная и временная длительные нагруз­ки должны опреде­ляться согласно требованиям глав СНиП по нагрузкам и воздействиям к соответствующим нормам проектирования строительных конст­рукций. Постоянную нагрузку на убежища от конст­рукций вышележащих этажей зданий или сооруже­ний при расчете на особое сочетание нагрузок следу­ет определять согласно прил. 1*.

3.3*. При расчете на особое сочетание нагрузок коэффициенты сочетания нагрузок и перегрузки к эквивалентным статическим, постоянным и времен­ным длительным нагрузкам следует принимать равными 1.

При проектировании убежищ, возводимых в сейсмических районах, расчет на сейсмическое воздействие не производится.

Динамические нагрузки от воздействия ударной волны

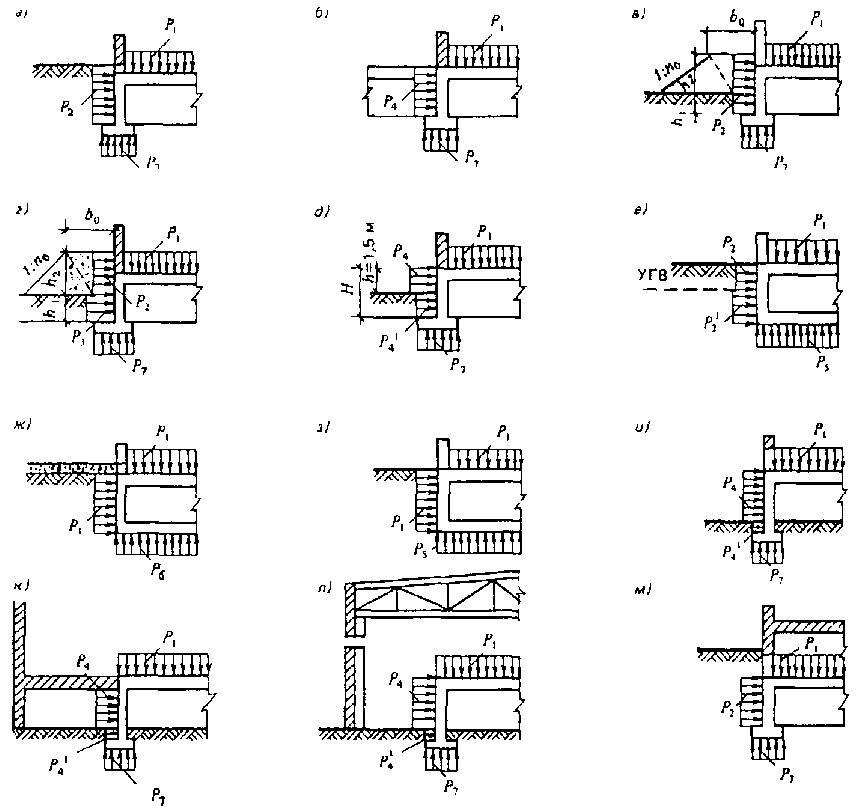

3.4*. Динамическая нагрузка на элементы конст­рукций определяется условиями воздействия удар­ной волны на убежища в зависимости от заглубле­ния их в грунт и гидрогеологических условий (см. рисунок).

Принимается одновременное загружение всех конструкций. При этом динамическая нагрузка Р_п, кгс/см², принимается равномерно распределенной по площади и приложенной нормально к поверхнос­ти конструкции.

3.5*. Динамическую вертикальную нагрузку Р₁ на покрытия вст­роенных убежищ (рис. а-л), при расположении над ними помещений с площадью проемов в ограждающих конструкциях 10% и более или с легко разрушаемыми конструкциями¹, отдель­но стоящих убежищ и тоннелей аварийных выхо­дов, а также горизонтальную нагрузку на наружные стены убежищ, размещенных в вечномерзлых грунтах (рис. ж, з) следует принимать равной давлению во фронте ударной волны Р согласно прил. 1*.

Для покрытий убежищ, встроенных в кирпичные и панельные здания, при расположении над ними помещений с площадью проемов в ограждающих конструкциях менее 10% величину Р следует умножать на коэффициент 0,9.

Динамическую вертикальную нагрузку Р₁ на покрытия убежищ, расположенных под техничес­кими подпольями (рис. м), а также горизонтальную нагрузку Р₄ на стены, отделяющие убежище от примыкающих помещений подвалов, не защищен­ных от ударной волны (рис. б), следует принимать равной давлению во фронте ударной волны Р, умноженному на коэффициент 0,7 при расположе­нии над подпольями или подвалами помещений с площадью проемов в ограждающих конструкциях менее 10% и на коэффициент 0,8 при площади проемов 10% и более или при расположении над подвалом (подпольем) помещений с легко раз­рушаемыми конструкциями.

3.6*. Динамическую горизонтальную нагрузку Р₂, передаваемую через грунт на элементы наружных стен (рис. а, в, г, е, м), следует принимать по формуле

Р₂ = К_бР, (3)

где К₂ - коэффициент бокового давления, принимаемый по табл. 11;

Р - давление во фронте ударной волны, кгс/см², принимаемое согласно прил. 1*.

_____________

¹ Здесь и далее под легко разрушаемыми конструкциями следует понимать наружные ограждающие конструк­ции, вес 1 м² которых не превышает 100 кгс.
