Прямое преобразование солнечной энергии в тепловую.

Солнечные водоподогреватели (гелиоводоподогреватели).

Преобразование солнечной энергии в тепловую обеспечивается за счет способности атомов вещества поглощать электромагнитное излучение. При этом энергия электромагнитного излучения преобразуется в кинетическую энергию атомов и молекул вещества, то есть в тепловую энергию. Результатом этого является повышение температуры тела.

Для энергетических целей наиболее распространенным является использование солнечного излучения для нагрева воды в системах отопления и горячего водоснабжения.

Основным элементом солнечной нагревательной системы является приемник, в котором происходит поглощение солнечного излучения и передача энергии жидкости. Наиболее распространенными являются плоские (нефокусирующие) приемники, позволяющие собирать как прямое, так и рассеянное излучение и в силу этого способные работать также и в облачную погоду. С учетом также их относительно невысокой стоимости они являются предпочтительными при нагревании жидкостей до температур ниже 100 ^оС.

На рис.15 представлены различные варианты приемников солнечного излучения.

Простые приемники (рис.1, а-д) содержат весь объем жидкости, которую необходимо нагреть.

Приемники более сложной конструкции (рис.15, е-и) нагревают за определенное время только небольшое количество жидкости, которая затем, как правило, накапливается в отдельном резервуаре, что позволяет снижать теплопотери системы в целом.

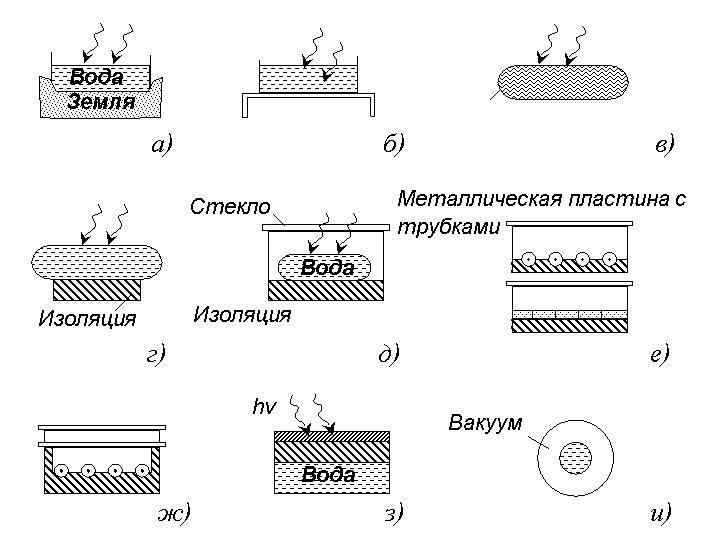

Рис. 15. Последовательность приемников солнечного излучения в порядке возрастания их эффективности и стоимости

Рис.15,а – открытый резервуар на поверхности земли (например, бассейн) – простейший возможный нагреватель воды. Повышение температуры воды ограничено высоким коэффициентом отражения поверхности воды, теплоотдачей к земле и воздуху, затратой части поглощенного тепла на испарение воды.

Рис.15,б – открытый резервуар, теплоизолированный от земли. Повышение температуры воды ограничено высоким коэффициентом отражения поверхности воды, теплоотдачей к воздуху, затратой части поглощенного тепла на испарение воды.

Рис.15,в - черный резервуар. Жидкость заключена в емкости с черной матовой поверхностью, обычно располагаемой на крыше здания. Потери тепла на испарение отсутствуют, коэффициент поглощения черной поверхности близок к единице. Нагреватели этого типа достаточно недороги, просты в изготовлении и позволяют нагревать воду до температуры около 45 ^оС. Очень широкое распространение получили в Японии, Израиле. Параметры нагревателя ограничены тепловыми потерями с поверхности, особенно их увеличением в ветреную погоду.

Рис.15, г - черный резервуар с теплоизолированным дном. Потери тепла в предыдущей конструкции можно уменьшить почти в два раза, если теплоизолировать дно приемника. Для достижения этого достаточно всего нескольких сантиметров изолирующего слоя, в качестве которого можно использовать практически любой пористый материал с размером пор до 1 мм.

Рис.15, д - закрытые черные нагреватели. Для исключения теплоотдачи от приемника в воздух, особенно в ветреную погоду, емкость нагревателя помещается в контейнер с прозрачной для солнечного излучения крышкой. Лучшим материалом для крышек является стекло. Используются также специальные покрытия из пластика, имеющие подобные стеклу оптические свойства, но менее хрупкие.

Рис.15, е - металлические проточные нагреватели. В такой системе вода протекает по параллельным трубкам, закрепленным на зачерненной металлической пластине. Обычно диаметр трубок составляет около 2 см, расстояние между ними 20 см, толщина пластины 0,3 см. Пластину с трубками для защиты от ветра помещают в контейнер со стеклянной крышкой.
