Боевые документы

Для обеспечения управления боевыми действиями батареи на БКП разрабатываются и ведутся боевые документы по управлению, отчётно-информационные и справочные.

Документы по управлению:

- рабочая карта командира батареи;

- боевой приказ;

- боевое распоряжение;

- боевое донесение;

- таблицы позывных радиостанций, должностных лиц и переговорные таблицы;

- таблицы смены кодов РЛО и сигналов «ЯСС».

Отчётно-информационные документы:

- журнал боевых действий батареи;

- журнал записей команд, распоряжений и донесений;

- журнал разведки поста воздушного наблюдения;

- журнал индивидуального учёта доз радиоактивного облучения личного состава;

- схема охраны и оборы батареи;

- план рекогносцировки;

- материалы объективного контроля.

Справочные документы:

- справочные таблицы по ТТХ СВН, средствам ПВО;

- силуэты самолётов и вертолётов противника;

- сборник нормативов по тактической подготовке и боевой работе.

Содержание боевого приказа (ст. 72 Боевой Устав часть 2 изучить самостоятельно)

1. Краткие выводы из оценки обстановки.

2. Боевой состав и задачи подразделениям.

3. Задачи, выполняемые в интересах подразделения силами и средствами старшего начальника.

4. Задачи соседей, взаимодействующих подразделений.

5. После слова «решил» доводится замысел боевых действий (выполнения полученной задачи).

6. После слова «приказываю» ставятся задачи подразделениям с указанием состава сил и средств усиления.

7. Места и время развертывания пунктов управления и порядок передачи управления.

8. время готовности к боевым действиям (выполнению поставленной задачи).

Организация связи в зенитной ракетной батарее

Невозможно решить проблемы управления подразделением, не имея надежной связи между органами управления и объектами управления. Поэтому неслучайно система связи является составной частью системы управления.

Связь организуется в соответствии с решением командира, указаниями начальника штаба и распоряжением по связи вышестоящего штаба.

Ответственность за организацию и состояние связи в батарее, взводе несут их командиры.

Непосредственно организует связь и отвечает за её устойчивую работу в батарее командир отделения управления.

В любых условиях обстановки командир подразделения обязан иметь при себе средства связи, позволяющие поддерживать постоянную и устойчивую связь со старшим начальником, подчиненным личным составом и уметь лично вести переговоры по средствам связи.

Отрыв командира от средств связи недопустим.

Задачами связи в зенитной батарее являются:

- получение распоряжений, команд и целеуказания от старшего начальника, а также передача ему донесений;

- передача распоряжений и команд подчиненным и прием донесений от них;

- прием данных о воздушной обстановке, сигналов оповещения (о наземном и воздушном противнике, применении им средств массового поражения и др.);

- прием данных от взаимодействующих подразделений.

С целью выполнения этих задач в батарее организуется система связи.

Система связи – совокупность взаимосвязанных и согласованных по месту, целям и времени узлов связи, КП и ПУ, радиостанций БКП, БМ; линий связи различного назначения, развёрнутых по единому плану для обеспечения управления подразделениями (частями) войск ПВО СВ.

Она должна удовлетворять следующим требованиям: высокая боевая готовность, мобильность, устойчивость, высокая пропускная способность, достоверность, оперативность, скрытность и безопасность передачи информации.

Обеспечение этих требований осуществляется за счет комплексного применения радиостанций различного частотного диапазона волн, аппаратуры ЗАС, документов СУВ, планирования и проведения маневра каналами связи и создания резерва средств связи.

Для обеспечения управления в зрбатр применяются радио, проводные и сигнальные средства связи.

Радиостанции являются важнейшими, а иногда и единственными средствами, способными обеспечить управление подразделением и оружием в бою, и применяются во всех видах боевых действий, а также при передвижениях, занятии и оставлении стартовой позиции.

Проводные средства связи применяются в позиционном районе, в районах расположения на месте, для внутренней связи на стартовых позициях в автоматизированных комплексах управления для обеспечения скрытности их работы и при подавлении противником радиоканалов.

Сигнальные средства связи применяются для передачи команд, сигналов оповещения, управления и взаимодействия.

Радиосвязь командира батареи со старшим начальником организуется в радиосетях управления, донесения и целеуказания.

Радиосеть командира батареи организуется в составе радиостанций командира батареи, командиров расчетов боевых, транспортно-заряжающих и транспортных машин, командиров зенитных отделений и отделения технического обслуживания.

Радиосвязь с рекогносцировочной группой организуется по радионаправлению.

Во всех видах боевых действий должна обеспечиваться скрытность управления подразделениями. Это обеспечивается соблюдением правил и порядка ведения переговоров по техническим средствам связи и требований СУВ.

Допускается передача по радио открытым текстом данных о воздушном противнике, команд управления огнем и донесений о выполнении огневых задач, сведений о радиоактивном, химическом и биологическом заражении.

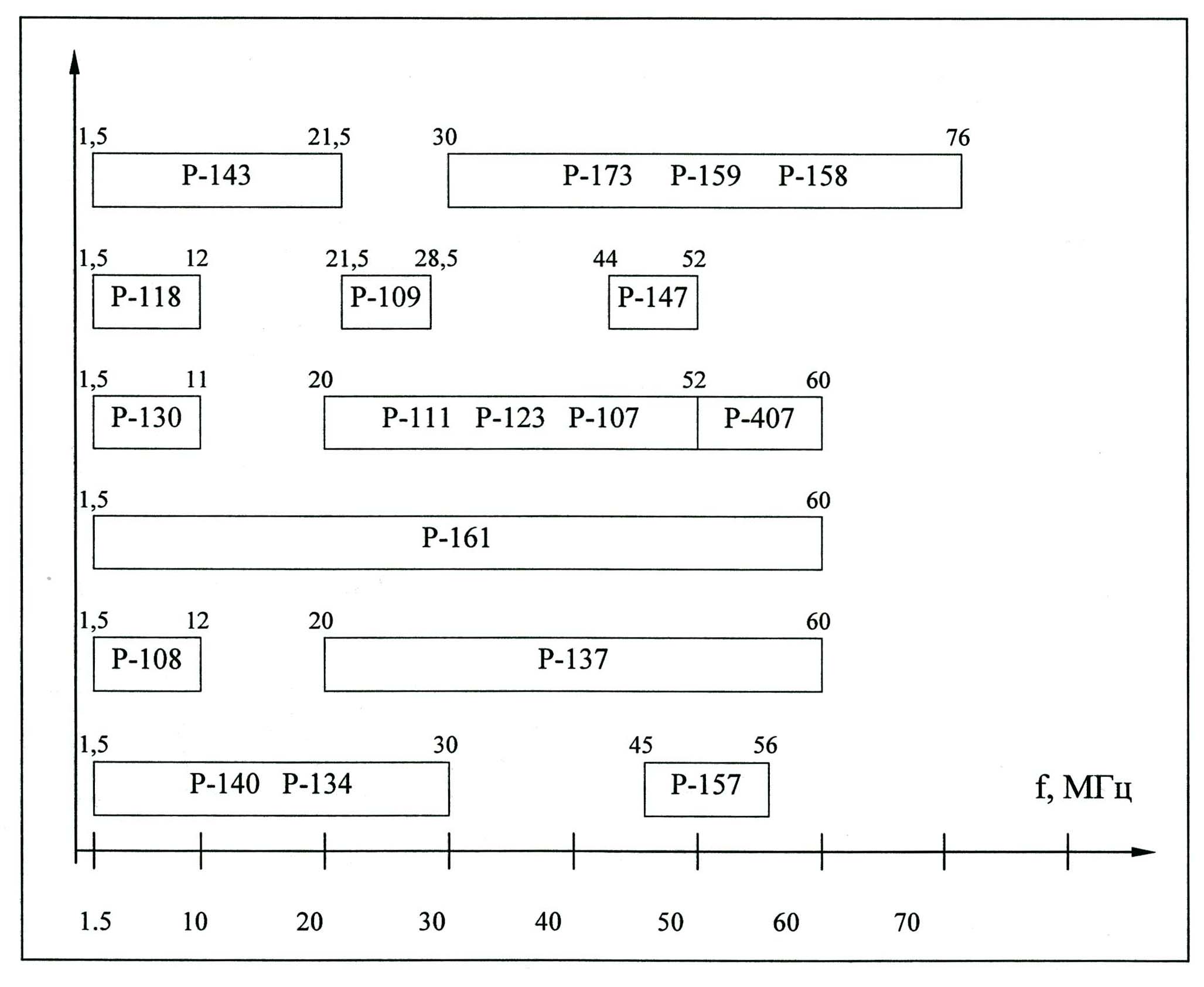

Рис. Частотная совместимость радиостанций

Во всех случаях открытой передачи номера и наименования частей (подразделений), звания и фамилии должностных лиц, координаты СП и участков местности кодируются.

Оповещение подразделений о воздушном противнике, РХБ заражении осуществляется едиными постоянно действующими сигналами. Их должен знать весь личный состав.

Запрещается изменять сигналы, установленные старшим начальником.

Вывод: Знание способов и средств управления зрбатр, а также грамотная работа на УБКП позволит командиру батареи организовать управление и успешно выполнить поставленную боевую задачу.

ОБЯЗАННОСТИ НАЧАЛЬНИКА РАСЧЕТА (КОМАНДИРА БАТАРЕИ) ПО ОБЕСПЕЧЕНИЮ ВЗАИМОДЕЙСТВИЯ.

При подготовке и в ходе ведения боевых действий командир батареи (начальник расчета БМ) обязан организовать взаимодействие между взводами, расчетами, с прикрываемыми частями и подразделениями, радиолокационными и техническими подразделениями и обеспечить взаимодействие со своей авиацией.

1. При организации взаимодействия между расчетами командир батареи (начальник расчета):

- определяет взаимное расположение элементов боевого порядка

на позиции;

- назначает ответственные секторы;

- доводит сигналы управления, взаимодействия и оповещения;

- указывает порядок ведения разведки и огня;

- указывает порядок опознавания своих самолетов и вертолетов.

Начальник расчета боевой машины обязан:

- уточнить на местности расположение элементов боевого порядка батареи и в первую очередь соседних БМ;

- уточнить ответственный сектор и нанести его на экран индикатора;

- довести до подчиненных сигналы управления, оповещения и взаимодействия, указать порядок ведения разведки и огня, порядок использования аппаратуры НРЗ.

2. При организации взаимодействия с прикрываемыми частями и подразделениями, зенитными, радиолокационными и техническими подразделениями командир батареи (начальник расчета):

- уточняет их боевые порядки (положение на местности);

- порядок обмена информацией об изменениях наземной и воздушной обстановки, действиях самолетов и вертолетов противника, порядок открытия и ведения огня;

- согласует действия расчетов по задачам, направлениям, рубежам;

- согласует порядок приема децентрализованного оповещения о воздушном противнике;

- согласует действия по отражению наземного противника, прорвавшегося в район СП;

- уточняет сигналы оповещения, взаимодействия и мероприятия по обеспечению электромагнитной совместимости.

3. Взаимодействие с истребительной авиацией осуществляется по зонам боевых действий или в одной зоне (показать на стенде).

Взаимодействие в одной зоне:

а) по высотам - заключается в установлении диапазона высот для неограниченных действий каждого из взаимодействующих средств;

б) по рубежам - заключается в последовательном сосредоточении усилий на установленных рубежах в целях обеспечения непрерывного воздействия на противника;

в) по целям - заключается в назначении взаимодействующим подразделениям различных воздушных целей;

г) по времени - заключается в разносе во времени работы зрк и ИА;

д) по направлениям - заключается в назначении взаимодействующим силам и средствам полос или секторов, в которых они действуют без ограничений.

Получив указания по взаимодействию со своей авиацией, командир батареи доводит до всего личного состава время, высоту и направления полета своих самолетов, зоны дежурства в воздухе своих истребителей, действующие сигналы опознавания и взаимодействия. В ходе боевых действий он уточняет эти сведения по мере их получения от старшего начальника.

Безопасность полетов своей авиации достигается:

1. строгим соблюдением режимов полетов авиации;

2. пролетом авиации в установленном коридоре на установленной высоте;

3. своевременной передаче информации на ПУ авиации об изменениях в группировке ПВО;

4. запрещением входа в зону поражения зрк самолетов и вертолетов с неисправной системой опознавания;

5. твердым знанием личным составом сигналов взаимодействия и ЯСС;

6. опознаванием принадлежности цели перед ее обстрелом;

7. своевременной передаче заявок о полетах своей авиации.

Вывод: Знание вопросов организации и обеспечения взаимодействия позволит как командиру подразделения, так и старшему начальнику эффективно использовать средства ПВО в бою.

НАЗНАЧЕНИЕ И ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СРЕДСТВ СВЯЗИ.

БАТАРЕЙНЫЙ КОМАНДИРСКИЙ ПУНКТ, ОБОРУДОВАНИЕ, РАЗМЕЩЕНИЕ РАСЧЁТА ОТДЕЛЕНИЯ УПРАВЛЕНИЯ. РАЗВЁРТЫВАНИЕ БКП И ПОДГОТОВКА ЕГО К РАБОТЕ

Унифицированный командирский пункт предназначен для обеспечения связи и управления боевыми действиями сил и средств войсковой ПВО.

В комплект УБКП входят:

1. Комплекс автоматизации.

2. Комплекс средств связи.

3. Средства навигации и топографической привязки.

4. Система электропитания.

5. Система жизнеобеспечения.

Работой БКП управляет лично командир батареи. В состав боевого расчета УБКП входят:

• командир батареи;

• первый номер - командир отделения - старший оператор;

• второй номер - оператор - планшетист;

• третий номер - радиотелефонист;

• четвертый номер - водитель - электромеханик.

2. Требования к позиции УБКП:

• удаление от источников электро- и радиопомех - не менее 500 м;

• удаление от высотных зданий и других местных

предметов - не менее 200 м;

• удаление от зенитных установок, имеющих свои

РЛС - не менее 50 м;

• обеспечение надежной маскировки;

• размеры площадки: - 12х12 (с поднятием антенны);

- 6х8 (без поднятия антенны).

3. Подготовка УБКП к боевой работе включает:

• развертывание и осмотр УБКП;

• подготовка индикатора кругового обзора, планшета управления огнем и информационного табло к боевой работе;

• подготовка и включение аппаратуры;

• топогеодезическая подготовка;

• проведение контроля функционирования.

4. На индикатор кругового обзора наносится:

• кодированная сетка целеуказания;

• рубежи постановки огневых задач;

• зона боевых действий батареи;

• коридоры пролета своей авиации.

5. Топогеодезическая подготовка включает:

• ориентирование;

• определение параллакса точки стояния УБКП относительно КП или реперной точки и ввод данных в датчик топопривязки;

• проверка правильности топогеодезической привязки УБКП.

БОЕВЫЕ ДОКУМЕНТЫ, ОТРАБАТЫВАЕМЫЕ В ЗРБАТР И ИХ НАЗНАЧЕНИЕ. РАБОЧАЯ КАРТА КОМАНДИРА, НАЧАЛЬНИКА РАСЧЁТА (КБ).

Для обеспечения управления боевыми действиями батареи на БКП разрабатываются и ведутся следующие боевые документы:

по управлению:

- рабочая карта командира батареи (ст.75);

- боевой приказ (ст.72);

- боевое распоряжение (ст.73);

- боевое донесение (ст.73);

- таблицы позывных радиостанций, должностных лиц и переговорные таблицы;

- таблицы смены кодов РЛО и сигналов «ЯСС».

отчётно-информационные:

- журнал боевых действий батареи (ст.78);

- журнал записей команд, распоряжений и донесений (ст.78);

- журнал разведки поста воздушного наблюдения (ст.78);

- журнал индивидуального учёта доз радиоактивного облучения личного состава (ст.45);

- схема охраны и оборы батареи (ст.78);

- план рекогносцировки;

- материалы объективного контроля.

справочные:

- справочные таблицы по ТТХ СВН, средствам ПВО;

- силуэты самолётов и вертолётов противника;

- сборник нормативов по тактической подготовке и боевой работе.

На рабочую карту командира подразделения наносятся две группы данных. К первой группе относятся данные о противнике, ко второй группе – данные о своих войсках.

На рабочую карту наносятся следующие данные о противнике: передний край; районы базирования вертолетов, наиболее вероятные направления и высоты налетов воздушного противника, рубежи постановки помех и пуска противорадиолокационных ракет, действий вертолетов и штурмовиков.

О своих войсках наносятся следующие данные:

- положение и задачи прикрываемых подразделений, позиции соседних средств ПВО;

- основные и запасные позиции, сигналы перемещения и сроки готовности на них, ложные позиции;

- позиции для действий из засад, маршруты действий кочующих подразделений;

- маршруты передвижения (выдвижения);

- ответный сектор и разрешенный сектор работы РЛС при их настройке;

- границы зон обнаружения для высот 200, 1000 и 4000 м и дальняя граница зоны поражения для наиболее вероятных высот действий воздушного противника;

- зона дежурства ИА в воздухе, а при необходимости аэродромы ее базирования;

- контрольные и реперные точки для топогеодезической подготовки стрельбы;

- места размещения пункта управления старшего начальника, технической батареи, подразделений технического и тылового обеспечения;

- сигналы управления, взаимодействия и оповещения, позывные радиостанций и должностных лиц;

- сроки готовности.

Запрещается наносить на рабочую карту данные, не имеющие отношения к выполнению поставленной боевой задачи и превышающие компетенцию командира батареи.

ПРАВИЛА ВЕДЕНИЯ РАДИООБМЕНА И СКРЫТОГО УПРАВЛЕНИЯ В зрбатр.

Подготовки радиостанции Р-173 к работе.

Для настройки радиостанции Р-173 на заданную частоту необходимо при нажатой кнопке «Табло» установить переключатель «Запись-работа» в положение «Запись». Установить (нажатием кнопки) нужную фиксируемую частоту (всего 10 фиксированных частот). Кнопкой «Сброс» стереть значение ранее запомненной частоты, на табло высвечивается значение ранее запомненной частоты и нажатием кнопок «1-0» установить требуемую частоту.

Подготовка радиостанции Р-123 к работе

Подготовка радиостанции к работе подразделяется на два этапа: подготовка и настройка.

Подготовка включает:

– установку антенны;

– снятие чехлов с приемопередатчика и блока питания;

– подключение нагрудного переключателя в ТПУ;

– установку переключателя ТПУ в положении «Р-123»;

– проверку работоспособности радиостанции;

Настройка включает:

– подгонку шлемофона;

– установку рода работ в положение «Симплекс»;

– установку минимального уровня шумов;

– установку переключателя «контроль напряжений» в положение «Работа 1»;

– включение подсвета шкалы;

– включение питания радиостанции;

– установку максимальной громкости;

– установку частоты и настройку антенной цепи (всего четыре фиксированных частоты).

Правила работы на средствах связи.

Ведение радиосвязи.

Радиостанция обслуживается одним человеком. Ведение радиосвязи требует от оператора повышенной дисциплины, так как при работе в режиме передачи каждое слово излучается в эфир. Чем кратковременнее и четче работа на передачу, тем надежнее связь.

Порядок вхождения в связь.

Выход в эфир и установление связи производится по распоряжению старшего командира или в назначенное время.

Для этого вначале называется позывной вызываемого корреспондента, а затем свой позывной. Любое сообщение в ходе радиообмена заканчивается словом «Прием».

Например: «Береза», я «Сосна». Как слышите? «Прием».

«Сосна», я «Береза». Слышу хорошо. «Прием».

При плохой слышимости, необходимо подстроить радиостанцию, увеличить длину антенны, использовать антенну направленного действия или перейти на запасную частоту (по решению главной радиостанции).

Передача радиосигналов.

Радиосигналы представляют собой цифры и слова, обозначающие те или иные действия, сведения или команды. Применение радиосигналов обеспечивает быстрый прием информации, затрудняет противнику разведку, уменьшает взаимные помехи между работающими радиостанциями.

Радиосигнал передается в следующем порядке: «Терек, Терек, Терек, я Дон, Дон. Сигнал двести, двести. Прием».

На принятый радиосигнал дается немедленный ответ: «Я, Терек, сигнал двести, прием».

Передача команд.

Команды применяются для управления подразделением в ходе ведения боевых действий и управления огнем. Они передаются открытым текстом с соблюдением мер радиомаскировки и дисциплины связи.

Команды, как и сигналы, передаются без предварительного вызова и получения согласия на прием.

Например: «Дон, я Терек. Цель 101 уничтожить расход 2. Прием».

При устойчивой связи и хорошей подготовке расчетов разрешается работать внутри подразделения вместо полных позывных сокращенными или без позывных.

Например: «Пятый, я первый, увеличить дистанцию. Прием». или «Пятый, увеличить дистанцию. Прием».

Справочные данные.

Содержание боевого распоряжения (ст. 49):

– краткие сведения о воздушном противнике, боевая задача подразделения и способы ее выполнения;

– организация разведки воздушного противника и порядок оповещения о нем войск;

– организация взаимодействия с другими средствами ПВО;

– время готовности к выполнению боевой задачи.

Таблица позывных должностных лиц (Приложение 1).

Таблица сигналов управления и оповещения (Приложение 1).

Варианты ведения переговоров (по условиям КТЗ).

1. Порядок установления связи:

Вызов «020, я 1. Прием».

Ответ «Я 020. Прием».

2. Порядок ведения радиообмена:

Доклад о готовности к маршу: «01, я 020, сигнал 101, я 020, прием» (Командиру полка, Я командир 2 зрбатр, к маршу готов);

Доклад о начале движения: «01, я 020, сигнал 102, я 020, прием» (Командиру полка, Я командир 2 зрбатр начал движение);

Доклад о прохождении исходного пункта: «01, я 020, сигнал 104, я 020, прием» (Командиру полка, Я командир 2 зрбатр прошел исходный пункт);

Доклад о включении в колонну прикрываемых войск: «020, я 021, сигнал 201, я 021, прием» (Командиру 2 зрбатр, я начальник расчета БМ №1. Включился в колонну прикрываемых войск);

Доклад о занятии СП: «01, я 020, сигнал 501 38702, я 020, прием» (Командиру полка, Я командир 2 зрбатр занял стартовую позицию в квадрате 38702).

3. Порядок постановки боевой задачи:

Командиру 2 зрбатр занять СП отм 138,6. «020, я 01, 501 32705, я 01, прием»;

Командиру 2 зрбатр готовность №1 с 8.00 20.10 «020, я 01, 504 с 8.00 20.10, я 01, прием».

4. Информация об обстановке:

«020, я 01, 301 3892, 3090, 2886, я 01, прием». Противник остановлен на рубеже 3892, 3090, 2886.

ПОДГОТОВКА БОЕВОГО РАСПОРЯЖЕНИЯ.

Студенты составляют боевое донесение и кодируют его.

Центральный квадрат. Семьинское (3280).

X=18 Y=34

Боевое распоряжение командира 2 зрбатр (вариант по условиям КТЗ).

БОЕВОЕ РАСПОРЯЖЕНИЕ 2 зрбатр № 1 БКП - отм. 164,4 (2624), 6.00 20.10.95г. КАРТА 1: 100000, изд. 1976г.

1. Авиация «Западных» из состава 17 ВА сосредоточена на удалении 150 км. Воздушная разведка ведется самолетами типа RF-111, TR-1. Основное направление налетов ожидается западное и северо-западное.

Батарея получила задачу: в составе полка прикрыть от ударов воздушного противника подразделения 11 мсп при выдвижении и занятии участка обороны. Протяженность маршрута 60 км.

2. Приказываю: разведку воздушного противника на марше организовать силами зенитного отделения и одного расчета БМ. Оповещение войск о воздушном противнике осуществлять по радиосети взаимодействия (радиостанция командира зенитного дивизиона мсп).

3. Взаимодействие с соседями: в радиосети командира полка. Сигналы управления и взаимодействия - действующие.

4. Готовность к выдвижению 19.50 20.10.

Командир 2 батареи

к-н =Набатов=
