Мартьенов Владислав Сергеевич
Основы ЗИ(20 л.ч.) ->Организация ЗИ в РФ(6 л.ч.)
->Зачет
->Защита от ТСПИ (14 л.ч.)
1. Петраков А.В., «Основы практической защиты информации» –М.:Солон-Пресс, 2005
2. Лагутин В.С., Петраков А.В., «Утечка и Защита Информации в телефонных каналах» –М.:Солон-Пресс 2007
3. Закон «О государственной тайне» – СПБ 1997
4. Мельников В.М. «Защита Информации в компьютерных системах» -М.: Финансы и статистика, 1997
5. Ярочкин В.С. «безопасность информационных систем» -М.: Радио и связь, 2005
Введение
Вся информация РФ делится на 3 категории:
Информация, содержащая государственные тайны.
Конфиденциальная информация.
Информация открытого доступа.
Юридическое определение государственной тайны: Государственная тайна – сведения, защищаемые государством в области его военной , внешнеполитической, экономической, разведывательной, контрразведывательной и оперативно-розыскной деятельности, разглашение которой может нанести ущерб безопасности РФ.
Конфиденциальная информация – сведения о лицах, технологиях, финансах, системе управлении, разглашения которых может нанести ущерб безопасности РФ. Конфиденциальная информация относится так же и информация коммерческая тайна.
Информация, содержащая государственную тайну в РФ имеет следующие грифы защищенности :
Особая важность
Совершенно секретно
Секретно
Для документов, содержащих конфиденциальную информацию, установлен гриф: «Для служебного пользования» ДСП.
Для сокрытия информации необходимо знать возможности аппаратуры изъятия инфомации, знать свои параметры, подлежащие защите, а так же нормативно-методические требования по оценке защиещенности. Алгоритм защиты строится следующим образом:
Определение параметров подлежащих защите
Тема1 :Каналы утечки нформации
Классификация каналов
Классификация каналов утечки информации
Оптик визуальная разведка (ОВР) {Визуальная аппаратура разведки, фотоаппаратура}
Оптоэлектронная разведка (ОЭР) {Лазерная разведка, телевизионная разведка, фотометрической разведки, инфракрасная}
Радиоэлектронная разведка (РЭР){Радиолокационная тепловая разведка, компьютерная разведка,РР,Р/Л ВР, РТР, Р/Л пар. Р. }
Акустическая разведка (АР){Аппаратура дистанционного зондирования, аппаратура контактного зондирования}
Химическая разведка (ХР){}
Сейсмическая разведка(СР){Гидроаккустическая разведка активная, Гидроаккустическая разведка сигнальная, Гидроаккустическая разведка пассивная }
Гидроакустическая разведка(ГР){}
Магнитоэлектрическая разведка(МЭР){}
Радиационная разведка(РР){}
1: -визуальная аппаратура
-фотоаппаратура
2:-лазерная разведка
-телевизионная разведка Δf=7мГц
-инфракрасная разведка
-фотометрическая разведка(фиксированное лазерное излучение)
3:-радиоразведка
-радиотехническая разведка
-радиолокационнопараметрическая разведка
-радиолокационно видовая разведка
-радиолокационная тепловая разведка
-компьютерная разведка
4:-аппаратура дистанционного подслушивания
-аппаратура обнаружения акустических шумов
5:-аппаратура дистанционного зондирования
-аппаратура контактного зондирования
7:-гидроакустическая разведка активная
-гидроакустическая разведка пассивная
-гидроакустическая разведка сигнальная
В целом каналы утечки информации можно условно разделить на:
Технические каналы
Агентурный канал
Легальная разведка
Агентурный канал:
-экономический
-политический
-научно-технический
-военный
Легальный канал использует все законные меры по участию в научных конференциях, по ведению фото- или(и) видео работ на территории
Характеристика аппаратуры получения информации
Оптические средства получения информации
Характеризуются:
Спектральной чувствительностью
Контрастной чувствительностью
Яркостной чувствительностью
Глубиной зрительного восприятия
Разрешающей способностью
Видимостью
Спектральная чувствительность – характеризует спектр частот в пределах , которых воспринимается световая гамма. Измеряется в относительной видимости Sа
Контрастная чувствительность – определяет яркость объекта относительно яркости фона
К=(В0-Вф)/В0, В0(объекта)>Вф(фона)
К=(Вф-В0)/Вф, Вф>В0
Предельный яркостной контраст – то линейное значение, при котором объект еще различается –называется пороговым контрастом(Е)(пороговый контраст обнаружения, пороговый контраст исчезновения)
Яркостная чувствительность характеризует свойства зрения воспринимать частотный диапазон в ночных условиях. Все цвета за исключением крсного воспринимаются на расстоянии до 200 метров как истинные, на больших расстояних цвета переходят в бесцветные, красный в бесцветный цвет не преходит, он исчезает.
Глубина зрительного восприятия
Радиус стереоскопического зрения Rзр=b/ΔV
Пластика прибора П=В/b
RΣ=Rзр*П=b/ΔV*B/b*Г=B/ΔV
Разрешающая способность определяется эмпирической формулой sh=3440l/D
Видимость V=Еобнаруж/К
V=1 объект незамечен
V=10-:- 15 нераспознаваем
V=30-:-45 высокая вероятность обнаружения и распознавания
Фотоаппаратура
Диапазон от 0,4 до 0,8 мкм обычно используется спектрозональное фотографирование с неправильной цветопередачей
Разрешающая способность измеряется в количестве линий на мм
Для космической аппаратуры 120-150 л/мм
Для воздушной 50-60л/мм
Для агентурной 30-40 л/мм
Для агентурной в сложных условиях 3-4 л/мм
Количество линий(n)= размер объекта(l)/линейному разрешению(R)
Для цифоровой аппаратуры 2000Х2000, 1500Х1500, 1200Х1200 линий на дюйм
Необходмое минимальное количество линий 3-4, для объекта с сложными контрами 10-15
Оптикоэлектронная аппаратура
Работает в диапазоне:
λ=0,76-100мкм оптика
λ =0,86-5мкм лазер
λ =1,06мкм наиболее распространенная лазерная аппаратура

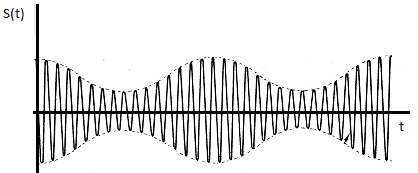

S(t)=UM(1+mcos(pt+ϕq))cos(w0t+ϕ)+помехи
M={n(t)}=0
G=[n(t)]=N0б/2
λ =1,06мкм в темное время суток
бывают приборы с подсветкой(1,37-1,42 мкм)
и без подсветки(3,7-5,05 5-7 мкм)
Телевизионнаяя аппаратура работает в видимом частотном диапазоне еоторый определяется применением трубок приемных устройств
Ражиоэлектронная аппаратура
Используется для определения местанахождения объекта, перехвата информации, циркулирующей по открытым и закрытым каналам связи, а так же измерения параметров сигнала временной частотной и моделирующей областяз
Радиозакладки могут устанавлваться в плинтусах дверных проемах, телефонах и т.д. и комуфлироваться под личные вещи.
Активные радиозакладки
Р=5-10 мВт – мощность излучателя
D=1000-1500м - дальность
Виды микрофонов
1.Параболический
2.Трубчатый
3.МАФР –микрофно с антенным фазированными решетками
4.Дифференциальный микрофон
Микрофон основан на преобразовании акустического давления в электрические колебания
На этом эффекте построены системы получения информации с использованием эжектродинамических микрофонов, звонковые цепи телефона, различных видов аторичных электрических часов и т.д.
Электродинамическй микрофон
I=-Ldi/dt
L=4kPiM0W2S/l
L-Индуктивность
K-коэффициент зависимости от соотношения парамаетров
M-магнитная проницаемость
W-число витков катушки
S-Площадь поперечного сечения магнитного сердечника
Звонковая цепь телефона
Эффективность появляется при положенной электронной трубке
ЭДС E E=ζ*P(давление)
ζ=F*S*M0WSp/d2/Zп
F-магнитодвижущая сила постоянного магнита
S-площадь якоря
M-магнитопроницаемость сердечника
W-число витков в катушке
S-площадь магнита
d-расстояние между якорем и магнитом
Z- Механическое сопротивление колебания
F= ζ*P
Ζ=B*l*S/Zн
В=значение индуктивности при определении значения длины l
S-площадь поверх катушки, которая подвергается давлению
Z- мех колебания
Методы определения местоположения источников излучения
Метод триангуляция
Разностно-дальномерный
Угломерно-разностный метод

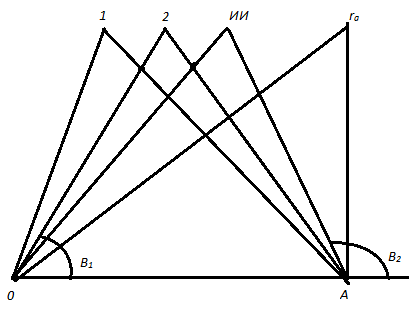

Метод триангуляции
Метод триангуляции используется в тех случаях, когда количество источников излечения находится в пределах от 1 до3. В остальных случаях точность определения место положения является низкой

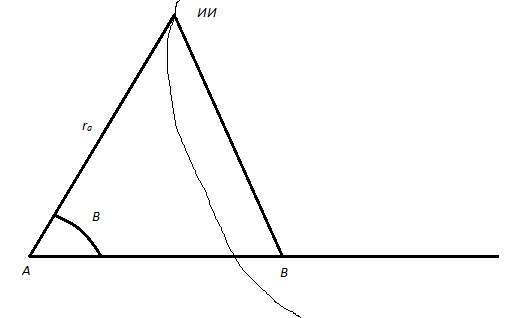

Разностно-дальномерный метод
Минус метода: необходимо приблизительно знать местонахождение ИИ.

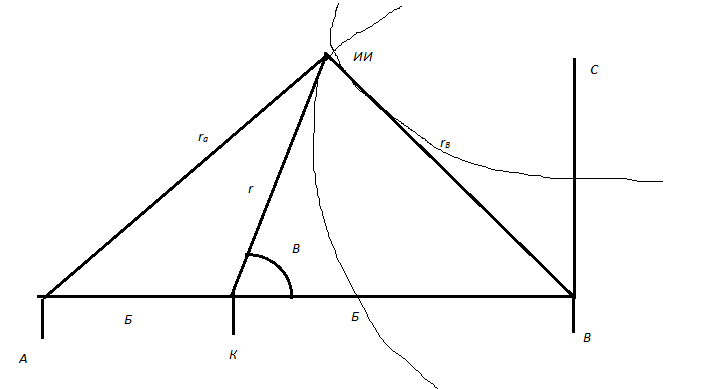

Угломерный разностно-дальномерный метод
Является комбинированным использованием предыдущих двух методов
Нормативные документы по ЗИ требуют точность определения местонахождения и и вероятность попадания в определенную область
r1=l1/sinαM
r2=l2/sinαM
r2=r12+ r22+2r1r2cosαM
δr=(sqrt((δl1)^2)+ ((δ2)^2))/ sinαM
C=(-2ln(1-Pn))^0,5
C=1,5 PM=0,68
C=2 PM=0,86
