Назначение слоёв:
Покровный слой – для защиты гидроизоляционного слоя и основного теплоизоляционного слоя от повреждений.
Гидроизоляционный слой – для защиты основного слоя от увлажнения.
Основной теплоизоляционный слой – для создания необходимых теплоизоляционных свойств, для уменьшения тепловых потерь.
В зависимости от способа выполнения основной теплоизоляционной конструкции теплоизоляция может быть:
Засыпные; Литые; Мастичные; Сборные; Набивные; Обёрточные; Обмоточные (навивные); Заводского нанесения.
1. Конструкции основного теплоизоляционного слоя
Засыпная конструкция
а)В траншее б)В канале
Наиболее простые и дешевые конструкции изготавливаются из сыпучих, волокнистых и порошкообразных из. материалов. Применяется в непроходных каналах и при бесканальной прокладке.
- Легко увлажняются и слеживаются
Поскольку конструкции влагопроницаемы, то выполнение их из не гидрофобных материалов в настоящее время запрещается. Наибольшее распространение нашли: асфальтоизол, перлитобитум, керамзитобитум и др. на основе битумных вяжущих, годрофоб.

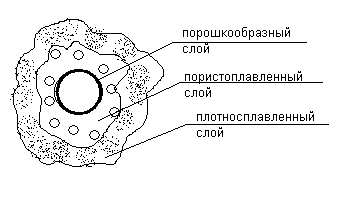

Асфальтоизол – темно-серый мелкодисперсный порошок, получаемый из природных или искусственных асфальтитов путем варки их с добавлением битума и мазута и размалыванием после остывания. После прогревания т/д до расчетной температуры асфальтоизол образует трехслойную конструкцию.
Перлитобитум
– смесь вспученного перлитового песка
с битумом при t=2000C.
Засыпка в траншеи при t>1800C..
Керамзитобитум – смесь вспученного керамзитного гравия с битумом при t=2000C (гидрофобный мел)
2. Литые конструкции
Литая теплоизоляция – пенобетон, пеносиликат, асфальтоизол и другие битумные материалы.
Недостатки: требуют высококвалифицированных рабочих и погодных условий.
3
.
Сборные
конструкции
Материалы: пенобетон, пеносиликат, диатомит, минеральная вата на синтетических связующих, пенополиуритан. Блоки из пенобетона и пеностекла (пеностекло не увлажняются)
- многошовность (по швам проникает влага)
Мастичная конструкция
Теплоизоляционная мастика набрасывается на горячий трубопровод слоями по 10-15мм. Каждый последующий слой набрасывается после высыхания предыдущего.
Материалы: совелит – смесь калия и магния с асбестом
Асбозурит – смесь асбеста с трепелом и диатомитом.
Набивная конструкция
М
ин.
вата
Оберточные : ваполняется из прошивных матов или плит на синтетической основе, на трубопровод крепится с помощью проволочных скруток.
Требования к основному теплоизоляционному слою.
Обладать высокими теплоизоляционными свойствами и не терять их с течением времени под воздействием температуры.
При надземной и канальной прокладке толщина теплоизоляционного слоя должна быть более предельной, при бесканальной прокладке толщина не нормируется.
Плотность ρ и коэффициент теплопроводности λ при надземной и канальной прокладке должны быть:
При бесканальной прокладке ρ и λ не регламентируются.
Материал должен быть не горючим и не гниющим, а также не вызывать и не способствовать коррозии труб (шлаковата запрещена, только мин. вата)
Основной теплоизоляционный слой не должен иметь сплошных швов
