2.10 Внутренние усилия и опорные реакции
Изгибающие моменты М, поперечные силы Q, опорные реакции R, определяем по линиям влияния, путем умножения суммарных расчетных равномерно распределенных нагрузок в различных сочетаниях на площади соответствующих линий влияния, а сосредоточенных нагрузок на ординаты линий влияния под этими нагрузками.
Момент от суммарной равномерно распределенной нагрузки считается по формуле:

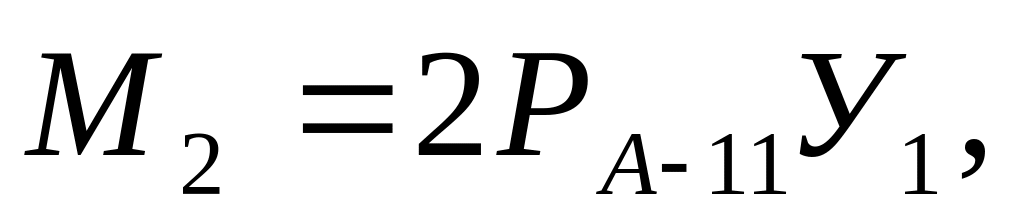

От сосредоточенных сил:

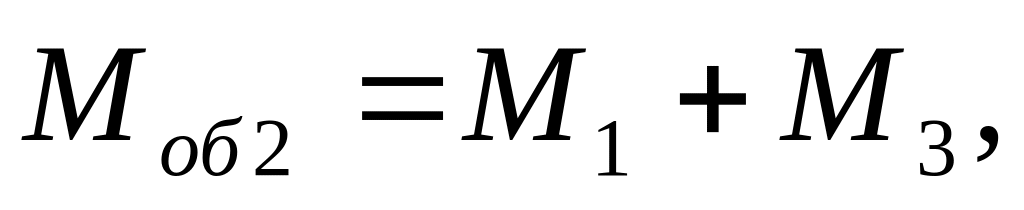

От сосредоточенных НК-80:
В дальнейшем расчете принимаем значение Моб1 = 1772,39
2.11 Расчет на прочность
где Х = 1;
m = 0, 9 (СНиП 2.05.03.85).
По сортаменту принимаем М = 2137,75; Ry = 295.
По сортаменту принимаем W = 805,18
Далее выбираем профиль по сортаменту и выписываем необходимые оттуда сведения.
Номер профиля 40Б2, Ix = 18530 см4, Sx =529,7см3, s = 7,5 мм.
2.12 Расчет по второй группе предельных состояний
Жесткость
разделенной балки проверяем по
максимальному прогибу в середине пролета
от действия нормальной подвижной
временной нагрузки. Равномерно
распределенной -
(см).

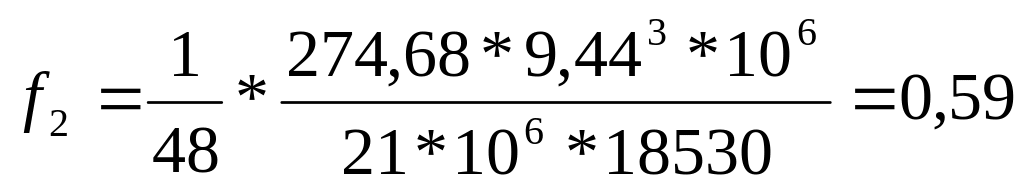

Сосредоточенной
в середине пролета -
(см).

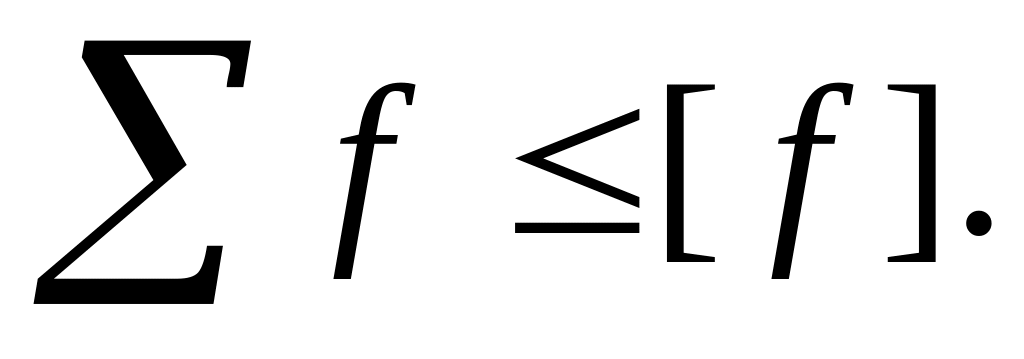

Суммарный
прогиб -
.
Список используемой литературы
1 СНиП 2.05.03. -84* Мосты и трубы, М. 2000г., 199с.
2 СНиП 2.06.08 – 87 Бетонные и железобетонные конструкции гидротехнических сооуружений, М., 1999, 30с.
3 Пособие к СНиП 2.03.01 – 84 по проектированию бетонных и ж/б конструкций из тяжелых и легких бетонов бех предварительного напряжения арматуры, М. 1989, 188с.
4 СНиП Ⅱ- 23- 81* Стальные конструкции, М. СИ, 1988, 94с.
5 Мандриков А.П. Примеры расчета железобетонных конструкций, М. 1989, 804с.
6 Руйзман А.С Пособие по проектированию а/д, М. 1990г., 234с.
7 Ягупов В.А. Строительные конструкции, М. 1990, 189с.
