14 Техниические средства и основные режимы аппаратуры снс Основные компоненты сетей сотовой связи:

Мобильная станция – пользовательский терминал ( мобильник)

Базовая станция (BTS) – многоканальный приемопередатчик, располагающийся в центре соты. Любой из каналов состоит из пары разнесенных в диапазоне частот для поддержки полнодуплексной связи(т.е. для передачи к базовой и наоборот – чтобы разговаривали оба человека одновременно) Все BTS соединены выделенными каналами с центром коммутации мобильной связи.( при перемещение в пространстве – центр коммутации передается ваш сигнал с одной к другой)

Существуют несколько стандартов систем с сотовой топологией: общеевропейский стандарт GSM, американский стандарт ADC, японский стандарт IDC

Способы использования радиочастот:

CDMA – множественный метод доступа к сети с кодовым разделением каналов

FDMA – тоже самое, только с частотным разделением каналов

TDMA – с временным

Режимы работы аппаратуры снс

после захвата сигнала спутника аппаратура приемника переводится в режим слежения, тоесть поддерживается синхрон. Между принимаемым и опорным сигналами.

С/А-код(одночастотный кодовый приемник)

Р-коду(двухчастотный кодовый приемник)

С/А-коду и фазе несущего сигнала(одночастотной фазовый приемник)

Р-коду и фаза несущего сигнала(двухчастотный фазовый приемник)

15Методы определния местоположения СНС

В GPS- приемнике принимаемые сигналы декодируются выделяются кодовые последовательности(С/А либо С/А или Р),а также служебная информация: о состоянии спутника и его параметрах- системном времени, эфемеридах(наборах параметров, точно описывающих орбиту движения навигационного спутника)

Полученный код сравнивается с аналогичным кодом, который генерирует сам GPS-приемник, что позволяет определить задержку распространения сигнала от спутника и таким образом вычислить псевдодальность до каждого из КА.

16 Понятие ошибки и методы их коррекции

Коррекция ошибок

При вычислении суммарной ошибки необходимо учесть взаимное положение потребителя и спутников рабочего созвездия.

Для этого вводится специальный коэффициент геометрического ухудшения точности PDOP НА КОТОРЫЙ НЕОБХОДИМО УМНОЖИТЬ ВСЕ ЗНАЧЕНИЯ ПЕРЕЧИСЛЕНИЯ ниже ошибок,чтобы получить результирующую ошибку.

Величина коэффициента PDOP зависит от взаимного расположения спутников и приемника. Она обратно пропорциональна обьему фигуры, которая будет образована, если провести единичные векторы от приемника к спутникам. Большое значение PDOP говорит о неудачном расположении КА и большой величине ошибки.

17 Назначение Ситемы штрихового кодирования Штрих-код – это графическое представление некоторой информации. В отличие от обычного представления это информация может быть прочитана не только человеком но и автоматическим устройством. Это рисунок состоящий из четкого чередования полос и пространства между ними, иллюстрирующий машинный код чисел, букв двойной машинной системы.

По префиксу можно определить только в какой области зарегистрировано.

Европейская система координирования является разновидностью UPS. Код EAN представляет собой набор цифр от 0 до 9. Код может выражаться восемью и 13 цифрами EAN8 или EAN13.

Единственная разница – код UPS содержит 12 знаков, а код EAN – 13.

BAN – западноевропейская система (buraeseinheitlicle artikelnummer ).

18Особенности технологий штрихового кодирования

В разрабатываемой композиции элементы изображения должны соответствовать следующим требованиям: Отдельные точки диаметром не менее 0.3 мм Тонкие линии толщиной не менее 0.25 мм Замкнутая рамка в виде тонкой линии должна иметь толщину в 2-3 раза превышающую минимальную для уменьшения абразивного износа линии, печатаемой поперек направления печати. В композиции следует избегать сочетания крупных плашечных полей и мелких элементов изображения одного цвета, текста, напечатанного вывороткой шрифтом менее 3 мм. При печати мелкого шрифта целесообразно использование моноширинных шрифтов. Растояние между началом печатных элементов и краем печатного материала (пленки, пакета) должно быть не меньше 10 мм , т.е печать с полями на вылет не допускается.

19 Рисунок Штрихкода Рисунок кода состоит из последовательности 30-ти черных линий и 29-ти белых промежутков, разделяющихся на две группы, которые называются «левая сторона» и «правая сторона». Стороны разделяются между собой средней контрольной двойной чертой и замыкаются левым и правым контрольным двойным штрихом.Черта или белый промежуток минимальной ширины соответствует модулю кода.Каждая цифра представлена в графическом изображении семью модулями, включающих два штриха и два пробела в любом из трех предлагаемых ГОСТом вариантов представления цифры (вариант А, вариант В или вариант С). Правая половина кода (пять последних цифр и контрольный разряд) всегда представлена кодировкой по варианту С, левая – по вариантам А или В, в зависимости от значения первой цифры, расположенной вне штрих-кода (слева) и не имеющей соответствующего графического представления.

20 Расчет контрольного разряда (числа)

РАСЧЕТ КОНТРОЛЬНОГО РАЗРЯДА («по модулю 10»):

4276221357469

Пронумеровать все разряды справа налево от 1 до 14, начиная с позиции контрольного разряда (1-й): (13 12 11 10 9 8 7 6 5 4 3 2 1)

Начиная со 2-го разряда сложить значения всех чётных разрядов:

(13 12 11 10 9 8 7 6 5 4 3 2 1) (6+7+3+2+6+2=26)

Полученную сумму умножить на 3: (26*3=78)

Начиная с 3-го сложить значения всех нечётных разрядов: (13 12 11 10 9 8 7 6 5 4 3 2 1)

(4+5+1+2+7+4=23)

Сложить обе полученные суммы (чётных и нечётных): (23+78=111)

И вычесть из большего кратного 10 числа: 120-111=9 – это и есть 1-я позиция кода!

21 Двухмерныйштриход

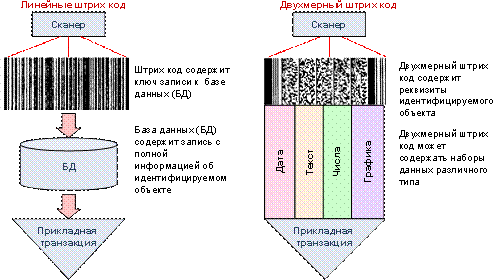

Двухмерный штриховой код состоит из двух и более смежных по вертикали строк знаков символа штрихового кода.

В отличие от одномерных (линейных) символик штрихового кода, представляющих короткую последовательность данных, являющуюся, как правило, идентификатором - ключом к записи во внешней БД, двумерные (многострочные) символики позволяют кодировать информацию об идентифицируемом объекте значительно большего объема.

22 Логическая структура штрихкод

460952000019 (EAN-13)

Первые 2-3 цифры- это префикс или код национальной организации- члена EAN International (460). По префиксу можно определить в какой национальной организации зарегистрировано то или иное предприятие.

(952)- регистрационный номер предприятия внутри национальной организации.

(00001)- Порядковый номер (классификатор) продукции внутри предприятия.

(9)- Контрольное число. Оно вычисляется из предыдущих 12 чисел кода.

23 Пространственная индетификации ТС

Тахограф-это контрольное устройство для непрерывной регистрации пройденного пути и скорости движения, времени работы и отдыха водителя.

Датчики абсолютного местоположения состоит из гироскопа и алгоритма расчета пройденного пути.

Метод основан на суммировании приращения траекторий и углов.направл.движения относит.начальной точки.

Основной недостаток метода заключается в суммировании погрешностей при каждом измерении. избежать этого можно за счет убывания.

Гироскоп-навигационный прибор,основным элементом которого является быстро вращающийся ротор, закрепленный так,что его ось вращения может поворачиваться.

Гироскоп служит для определения положения чего-либо в пространстве относительно инерциональной системе координат.

Трассировщики-это устройства для отслеживания
