Редактирование заливки
Характерными точками заливки являются начальная точка и характерные точки контуров заливки.
При редактировании заливки необходимо учитывать следующее:
В режиме редактирования характерных точек для всех типов заливки, кроме одноцветной и линейной, можно изменять положение начальной точки.
Чтобы цвет заливки не изменялся при выделении, следует включить опцию Всегда показывать заливку установленным цветом в диалоге, появляющемся на экране после вызова команды Сервис – Параметры – Система – Графический редактор – Редактирование. Тогда при выделении заливки будет подсвечиваться только ее контур.
Глава 2. Построение чертежа
Задание
Для построения чертежа требуется:
1. Выполнить чертеж направляющей, указать все ее размеры (рис. 3).
2. Построить объемную модель детали.
3
.
Подготовить чертежи к печати.
Рис. 3. Задание
Д
ля
создания детали необходимо включить
3D
режим и выровнять начало координат по
оси X
и Y.
Для этого заходим во вкладку Операция
и нажимаем
кнопку Эскиз
(рис. 4).
Рис. 4. Начало координат
Д
ля
создания прямоугольника необходимо
зайти во вкладку Геометрия
и выбрать фигуру прямоугольник.
Для прямоугольника делаем разметочные
оси с помощью вкладки Вспомогательная
прямая (рис.
5).
Рис. 5. Создание прямоугольника
Н
а
пересечениях вспомогательных прямых
строим окружности (рис. 6).
Рис. 6. Создание окружностей
К
окружностям малого диаметра строим
касательные, параллельные сторонам
прямоугольника. Удаляем ненужные линии
(рис. 7).
Рис. 7. Создание линий, параллельных окружностям

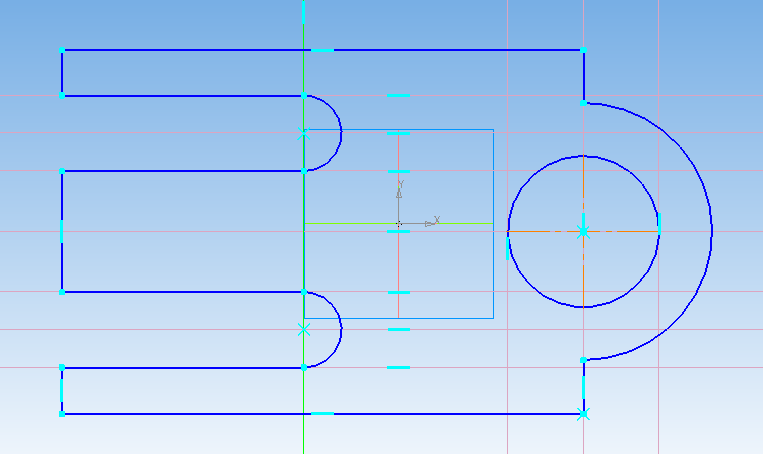

У
даляем
окружности и заменяем их дугами. Для
этого во вкладке Геометрия
выбираем фигуру Дуга
(рис. 8).
Рис. 8. Удаление окружностей и их замена на дуги

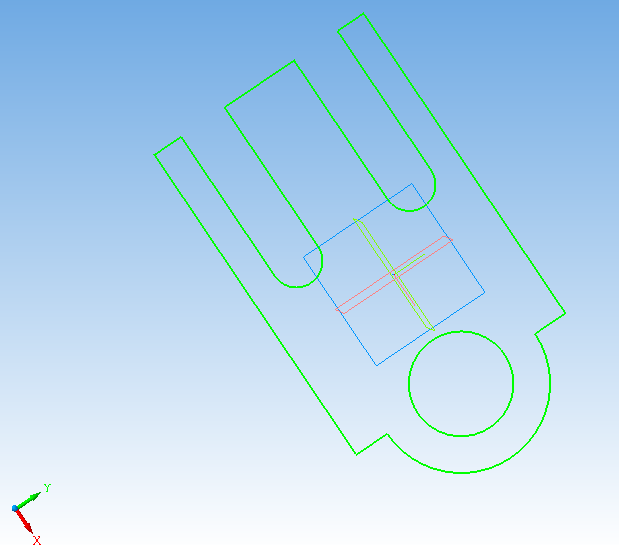

У
далив
вспомогательные прямые, созданный
объект можно повернуть
(рис. 9).
Рис. 9. Повернутая 2D деталь

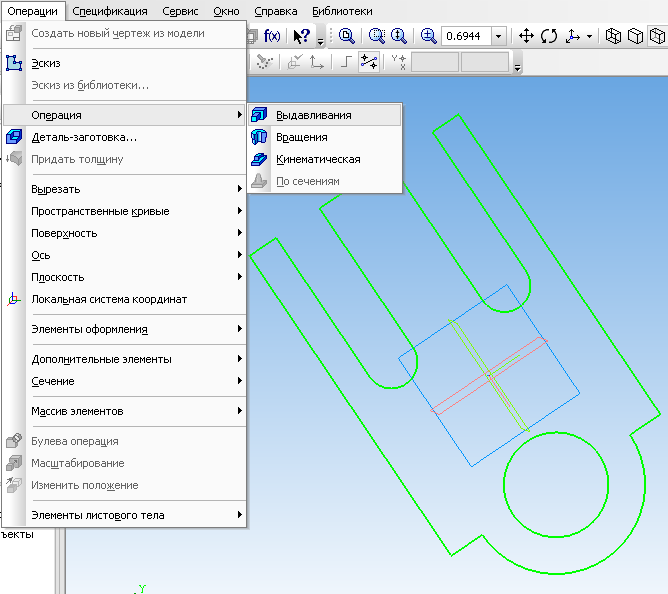

О
ткрыв
вкладку операции и выбрав операцию
Выдавливание (рис. 10), задаем во всплывающем
окне нужный размер (рис. 11).
Рис. 10. Применение операции выдавливание
Р
ис.
11. Выбор нужной высоты выдавливания
Во всплывающей панели нажимаем на кнопку Создать объект. Деталь готова (рис. 12).
Р
ис.
12. Готовая деталь
Заключение
В проделанной работе я узнала много нового о создании, редактировании, выборе штриховок и заливок. Без них не обойдется ни одна 3 D деталь. С их помощью можно наглядно посмотреть изготовленную деталь. В курсовой работе я не первый раз создавала деталь в программе КОМПАС 3D. Мне нравится эта программа, потому что с ней легко работать. Понятный интерфейс быстрее позволяет достичь желаемого. Данная работа помогла мне лучше узнать программу и ознакомится с ее особенностями.
