Шлакоудаление.
У топок с
гранулированным шлакоудалением
применяются шлаковые шахты. Для
агрегатов паропроизводительностью
до 30
устанавливались шахты одностороннего
смыва, для агрегатов до 64
—шахты
двустороннего смыва (см. рис. 2-4 и
25-1). Эти устройства — периодического
действия. Длительность смыва—1—2 раза
в смену в течение 15 мин.
Недостатком
шахт периодического смыва является
необходимость применения тяжелого
ручного труда, перегрузка шлакозоловых
каналов в период смыва и повышенный
присос воздуха в этот период через
открытый затвор шахты. Удельный расход
воды на орошение шлака лежит в пределах
,
на смыв

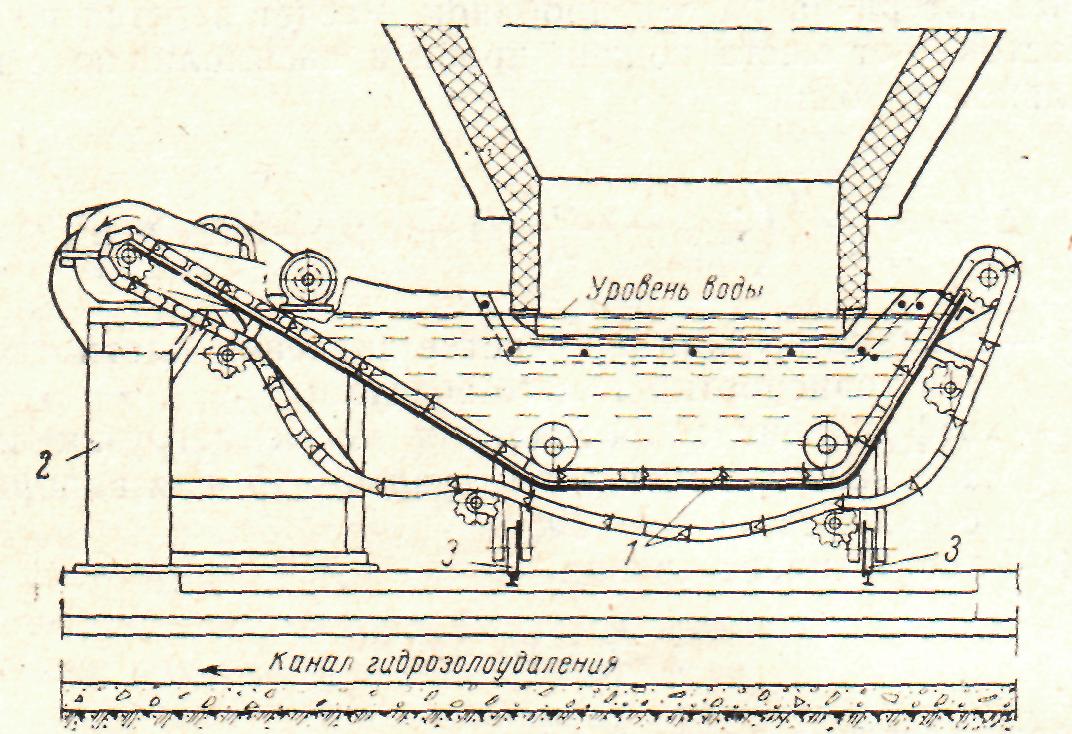

Рис. 18-13. Скребковый транспортер для непрерывного механизированного шлакоудаления.
/—скребки; 2 — короб для отвода шлака со шлакодробилкой; 3 — ролики для выкатывания ванны из-под топки.
Топочные камеры,
работающие в режиме жидкого шлакоудаления,
снабжаются шлаковыми шахтами—ваннами,
которые заполнены водой с постоянным
уровнем для грануляции и охлаждения
жидкого шлака, стекающего в ванну. В
процессе накопления шлака осуществляется
подпитка ванн водой; постоянный уровень
обеспечивается установкой переливных
труб. Шахта и шлаковый затвор должны
обладать большой плотностью для
предотвращения утечек воды. Соединение
шахты с подом топки осуществляется с
помощью водяного затвора—компенсатора.
Удельный расход воды на смыв шлака из
ванны лежит в пределах 2—4
,
удельный расход воды через ванну для
охлаждения жидкого шлака может доходить
до 15—20
Для удаления шлака
из топочных камер парогенераторов
большой производительности при выходе
из-под топки более 0,3
шлака
находят применение
устройства для непрерывного
механизированного шлакоудаления со
скребковыми транспортерами (рис. 18-13).
Эти устройства обеспечивают непрерывную
работу золоудаления, не требуют
ручного труда и предотвращают присосы
воздуха в топку благодаря наличию
гидрозатвора. Скребковые транспортеры
применяются как для жидкого, так и для
гранулированного шлакоудаления. Шлак,
падающий в ванну, с помощью скребкового
конвейера транспортируется в шлакодробилку,
а оттуда в канал гидрозолоудаления.
Скорость движения цепи транспортера
равна примерно 0/1 .
.
Удельные расходы воды лежат в пределах
2
для
сухого и до 15
для
жидкого шлака. Число транспортеров,
устанавливаемых на один парогенератор,
и их производительность определяются
в зависимости от выхода шлака с
коэффициентом запаса до 10 на случай
неравномерного поступления шлака из
топочной камеры:
где
—число
транспортеров;
— производительность
транспортера,
;
— коэффициент
запаса;
— количество
шлака, подлежащего удалению,
Производительность
транспортера определяется по формуле
,
— объем шлака
перед каждым скребком,
—скорость
движения цепи транспортера,
;
— плотность
мокрого шлака;
— расстояния
между скребками, м;
— коэффициент,
учитывающий угол наклона; при угле
Для применяющихся
конструкций транспортеров
,
ширина
скребков 1,1 м,
высота
скребков
,
при этом
