1.10 Теплотехнический расчёт стенового ограждения.
Исходные данные
Место строительства – г. Пермь;
Зона влажности – нормальная;
Продолжительность отопительного периода zht = 229 суток [1];
Средняя расчетная температура отопительного периода tht = минус 5,9 oС[1];
Температура холодной пятидневки text = минус 35oС [1];
Расчет произведен для пятиэтажного жилого дома;
Температура внутреннего воздуха tint = +21oС;
Влажность воздуха:
= 55 %;
Влажностный режим помещения – нормальный;
Условия эксплуатации ограждающих конструкций – Б;
Коэффициент теплоотдачи внутренней поверхности ограждения аint = 8,7 т/м2С [2];
Коэффициент теплоотдачи наружной поверхности ограждения aext = 23 Вт/м2·°С [2];
Необходимые данные о конструктивных слоях стены для теплотехнического расчёта сведены в таблицу 1.1.
Таблица 1.1 Состав наружной стены
№ п/п |
Наименование материала |
|
δ, м |
|
R, м2·°С/Вт |
1 |
Известково-песчаный раствор |
1600 |
0,015 |
0,81 |
0,019 |
2 |
Блоки газобетонные D600 |
600 |
0,300 |
0,26 |
1,15 |
3 |
ПСБ-С-25 |
15 |
Х |
0,049 |
Х |
4 |
Кирпичная кладка из пустотного кирпича (облицовочного) |
1600 |
0,120 |
0,58 |
0,207 |
Порядок расчета
Определение градусо-суток отопительного периода:
Dd = (tint – tht)·zht = (21–(–5,9))·229 = 6160,1
Нормируемое значение сопротивления теплопередаче наружных стен:
Rreq = aDd + b =0,00035·6160,1 + 1,4 =3,56 м2·°С/Вт.
Приведенное сопротивление теплопередаче R0r наружных кирпичных стен с эффективным утеплителем жилых зданий:
R0r = R0усл r, (1.1)
где R0усл – сопротивление теплопередаче кирпичных стен, м2·°С/Вт;
R0r - приведенное сопротивление теплопередаче с учетом коэффициента теплотехнической однородности r, который для стен толщиной менее 510 мм равен 0,74, и в соответствии с [3] рекомендуется приниматься больше 0,7.
Расчёт ведётся из условия равенства:
R0r = Rreq (1.2)
следовательно,

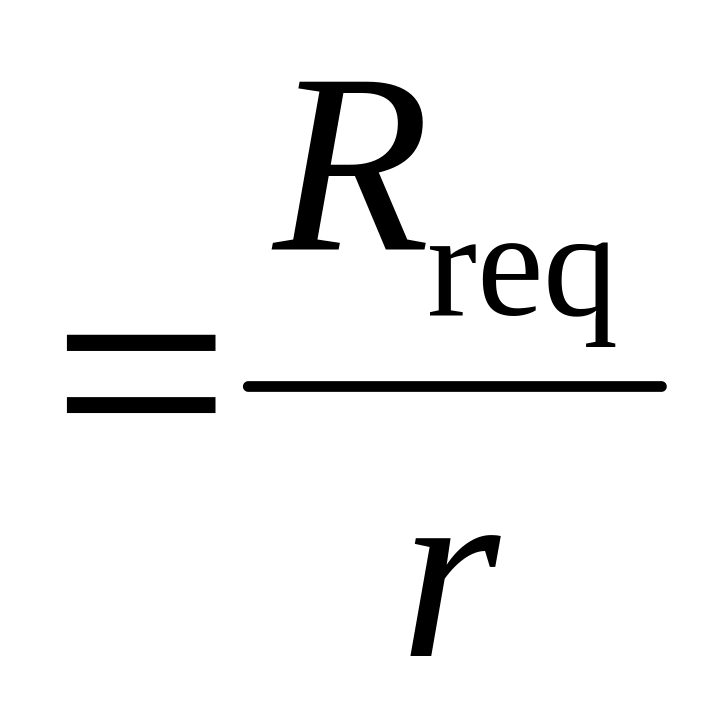

R0усл
= 3,56/0,74 = 4,81 м2·°С
/Вт
R0усл = Rsi + Rk + Rse, (1.3)
отсюда
=
4,81- (1/8,7 + 1/23) = 4,652 м2·°С
/Вт

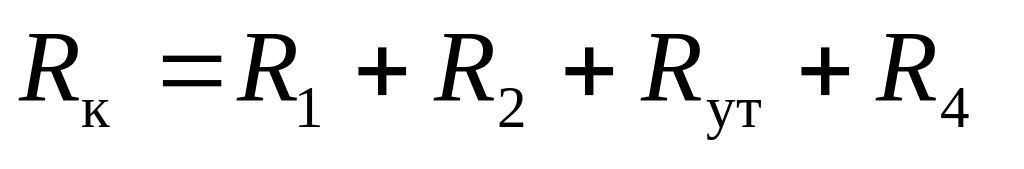

Термическое сопротивление наружной кирпичной стены слоистой конструкции может быть представлено как сумма термических сопротивлений отдельных слоев, т.е.
,
(1.4)
Определяем термическое сопротивление утеплителя:
= 4,652 –
( 0,019 + 1,15 + 0,207 ) = 3,276 м2·С/Вт.
Находим толщину утеплителя:
Ри
Принимаем толщину утеплителя 200 мм
Окончательная толщина стены будет равна (380+200+120) = 700 мм.
Производим проверку с учетом принятой толщины утеплителя:
R0r
=
0,74 ( 1/8,7 + 0,019 + 1,15 + 0,2/0,049 + 0,207 + 1/23 ) = 3,67
м2·°С/Вт.
Условие R0r
= 3,67 >
=
3,56 м2·°С/Вт
выполняется.
Проверка выполнения санитарно-гигиенических требований
тепловой защиты здания
Проверяем выполнение
условия
:
∆t = (tint – text)/ R0r aint = (21+35)/3,67·8,7 = 1,75 оС. (1.6)
∆tn = 4 °С, следовательно, условие ∆t = 1,75 < ∆tn = 4 оС выполняется.
Проверяем выполнение
условия
:
]

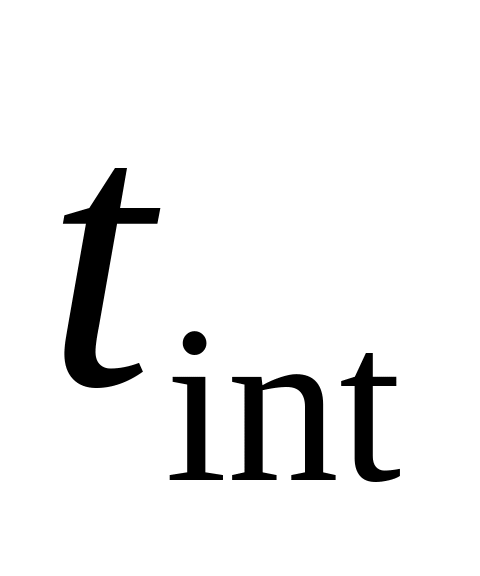

= 21 –
[1(21+35) / 3,67·8,7] =

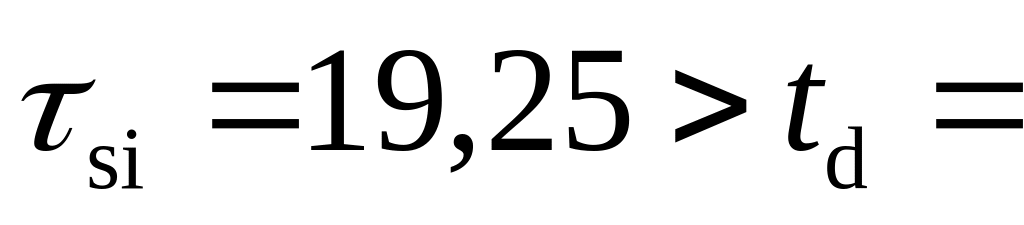

= 21 – 1,75 = 19,25оС; (1.7)
Согласно приложению
Р [3] для температуры внутреннего воздуха
tint
= 21 °С
и относительной влажности
= 55 % температура точки росы td
= 11,62 оС,
следовательно, условие
=
выполняется.
Вывод. Ограждающая конструкция удовлетворяет нормативным требованиям тепловой защиты здания.
Определение достаточности сопротивления паропроницанию слоистой стены.
Теплотехнические характеристики материалов ограждающей конструкции
Таблица 1.2. Состав наружной стены
№ п/п |
Найменование материала |
, кг/м3 |
δ, м |
,Вт/(м·°С) |
R, м2·°С/Вт |
µ, мг/(м·ч·Па) |
1 |
Известково-песчаный раствор |
1600 |
0,015 |
0,81 |
0,019 |
0,12 |
2 |
Блоки газобетонные D600 |
600 |
0,300 |
0,26 |
1,15 |
0,17 |
3 |
ПСБ-С-25 |
15 |
0,200 |
0,049 |
3,276 |
0,05 |
4 |
Кирпичная кладка из пустотного кирпича |
1600 |
0,120 |
0,58 |
0,207 |
0,14 |
Термическое сопротивление слоя ограждения в пределах от внутренней поверхности до плоскости возможной конденсации:
Ри
Устанавливаем для соответствующих периодов года их продолжительность и среднюю температуру наружного воздуха:
- зима (январь,
февраль, декабрь),
(1.7)
- весна –
осень (март, ноябрь)
- лето (апрель -
октябрь)
Значение
=
2338 Па для
= 21
;
;
Для приведенных
времен года
=372
Па,
=606
Па,
=1640
Па;
Ри
Среднее парциальное
давление водяного пара наружного воздуха
Па, за годовой период составляет 790 Па.
Значит нормируемое сопротивление
паропроницанию из условия недопустимости
накопления влаги за годовой период
эксплуатации составляет:

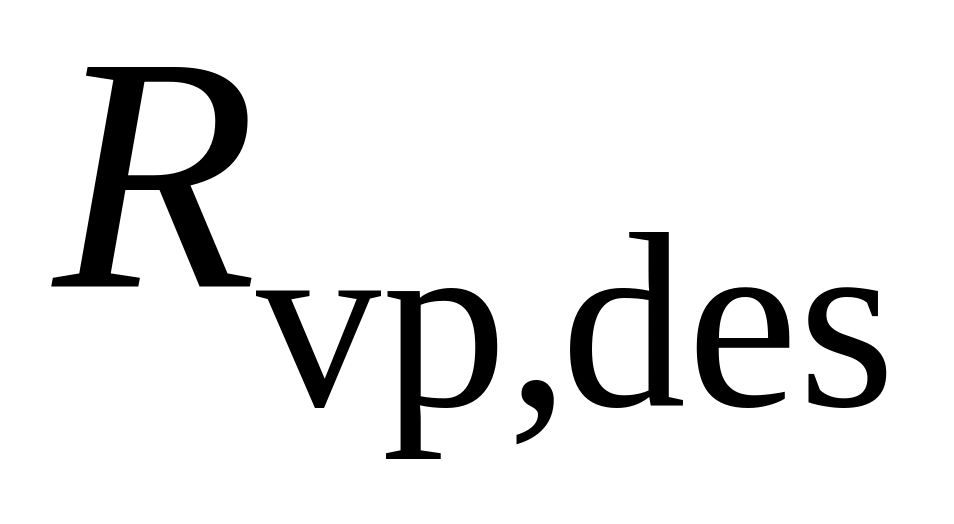

Ри
Для расчёта
нормируемого сопротивления паропроницанию
из условия ограничения влаги за период
с отрицательными месячными температурами
наружного воздуха сначала устанавливаем
продолжительность этого периода

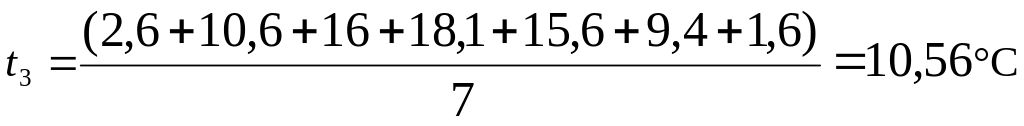

=151
сут. и его среднюю температуру
=11,5
.
Парциальное давление водяного пара в плоскости возможной конденсации при
минус 16,4
составляет 205 Па. Предельно допустимое
приращение влаги в материале утеплителя
составляет 25%.
Средняя упругость водяного пара наружного воздуха для периода месяцев с отрицательными средними месячными температурами составляет 186 Па.
(1.9)
Определяем нормируемое сопротивление паропроницанию из условия ограничения влаги в ограждающей конструкции за период с отрицательными средними месячными температурами наружного воздуха:
Ри
Определяем
сопротивление паропроницанию
в
пределах от внутренней поверхности
ограждающей конструкции до плоскости
возможной конденсации:

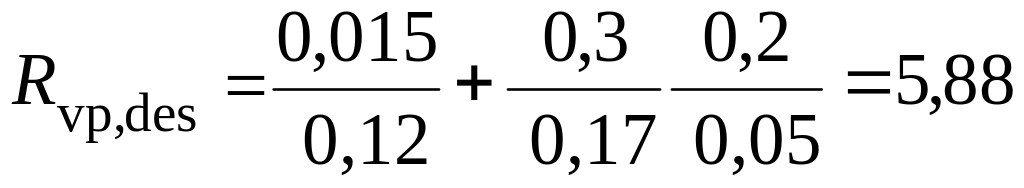

м2·ч·Па/мг;
Таким образом
сопротивление паропроницанию части
ограждающей конструкции, расположенной
между внутренней поверхностью ограждения
и плоскостью возможной конденсации
=
5,88 м2·ч·Па/мг
выше нормируемых значений
и

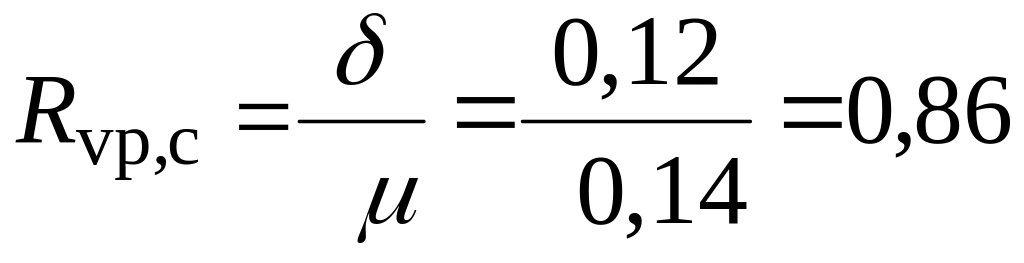

равных 0,86 м2·ч·Па/мг
и 2,14 м2·ч·Па/мг
соответственно, следовательно,
рассматриваемая ограждающая конструкция
удовлетворяет требованиям [2] по условиям
паропроницания.
