4. Индуктирование перенапряжения в линии.
kэ, kм – коэффициенты, учитывающие магнитную и электростатическую составляющие канала линии.
Число отключений индуктивного удара:
Dи – число грозовых часов в году на тросе линии.
N*уд=6 Dи106 м2/год
nотклинд=n*индг(1–апв)
8.4. Показатели качества грозозащиты вл
1. Уровень грозоупорности.
Он определяется критическим током молнии, при котором еще не происходит импульсного перекрытия изоляции.
2
.
Кривая опасных токов молнии.
Это показатель опасных сочетаний крутизны ам и тока Iм.
3. Показатель надежности грозозащиты.
Величина статическая и определяется числом лет между грозовыми отключениями на 100 км и 100 грозовых часов.
4. Технико-экономический показатель грозозащиты.
П
роизводится
проверка соответствия минимума
приведенных годовых затрат на грозозащиту,
а с другой стороны минимум затрат на
возмещение ущерба, вызванного грозовыми
отключениями линий.
В стоимость мероприятий по грозощите входят:
а. Осмотр троса.
б. Контроль за состоянием изоляции.
в. Измерение сопротивления опор.
Если в результате грозовых отключений потребитель остается надолго без электричества он может предъявить очень большой счет за ущерб.
8.5. Основные средства молниезащиты вл
1. Защита ЛЭП тросами.
Защита ЛЭП 110 кВ выполняется на металлических и ж/б опорах.
Допускается сооружение ЛЭП 110 кВ и выше в следующих случаях:
а) в районах с числом грозовых часов в году менее 20 (пустыни, полупустыни, тундры). В РТ 30 грозовых часов;
б) на отдельных участках линии с токопроводящими грунтами;
в) на участках трассы с расчетной толщиной стенки гололеда более 20 мм;
г) линии на деревянных опорах тросом не защищаются. Защищаются только на подходах к подстанции;
д) на линиях 35, 10 кВ из-за маленькой электрической прочности, а также увеличивается вероятность числа ударов.
2. Заземление опор в соответствии с ПУЭ.
Rзим30 Ом.
На подходах к подстанции Rзим10 Ом.
3. Автоматическое повторное включение.
АПВ предотвращает перерыв в электроснабжении из-за грозовых перенапряжений.
Но рассчитывать только на АПВ нельзя, т.к. слишком частое срабатывание выключателей влечет за собой сокращение межремонтного периода и увеличение эксплутационных расходов на ремонт выключателей.
4. Увеличение числа изоляторов в гирлянде ведет к увеличению U50%.
Это делается на тех участках линии, которые наиболее подвержены ударам молнии.
5
.
Применение РТ или ПЗ на участках с
ослабленной изоляцией.
Если устанавливают РТ, то надо знать его параметры, т.к. меньшее значение тока не погасит дугу, а большее значение вызовет взрыв РТ.

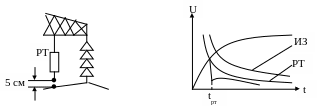

Защитный промежуток ПЗ выглядит так:
6. Соблюдение нормированных изоляционных расстояний по воздуху при пересечении ВЛ между собой и с линиями связи.
