6.2. Испытания изоляции повышенным напряжением

Испытания высоким напряжением являются прямой проверкой уровня кратковременной электрической прочности изоляции, т.е. ее способности выдерживать грозовые и внутренние перенапряжения. Эти испытания входят в программы типовых и заводских приемо-сдаточных испытаний.

Конкретные значения испытательных напряжений, правила и методика проведения испытаний высоким напряжением устанавливаются стандартными или техническими условиями на соответствующее оборудование.

Испытания грозовыми импульсами напряжения. Испытания проводят полными и срезанными импульсами напряжений. Параметры полного грозового импульса: длительность фронта =1,20,36 мкс; длительность импульса мкс (рис. 8.1).

Срезанный импульс должен представлять собой стандартный полный импульс напряжения, срезанный на фронте или на спаде импульса при времени мкс (рис.8.2 и 8.3).

U Рис. 8.1. Полный грозовой

импульс напряжения

мкс t

U U

Т Т

0 t 0 t

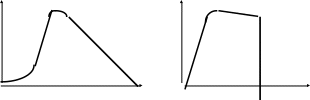

Рис. 8.2. Грозовой импульс напряжения, Рис. 8.3. Грозовой импульс на-

срезанный на фронте пряжения, срезанный на спаде

Испытания внутренней изоляции (кроме газовой) проводят трехударным методом , т.е. путем приложения к испытуемой конструкции трех полных и трех срезанных импульсов нормированных значений напряжения положительной и отрицательной полярности.

Изоляция считается выдержавшей испытания, если при воздействии импульсов напряжения не произошел полный пробой и не наблюдались недопустимые повреждения изоляции. Последние могут быть обнаружены по искажению формы приложенного импульса напряжения или по результатам последующих измерений характеристик ЧР или значений tg.

Испытания внешней изоляции, а также внутренней газовой проводят 15-ударным методом (приложением по 15 полных и срезанных импульсов каждой полярности). Конструкция считается выдержавшей испытания, если не произошло ни одного полного разряда или повреждения в несамовосстанавливающейся изоляции конструкции и произошло не более двух полных разрядов в каждой серии из 15 импульсов в газовой или внешней изоляции.

Испытания коммутационными импульсами напряжения. При испытаниях оборудования переменного тока на напряжения 330 кВ и выше применяют коммутационные импульсы напряжения апериодический (рис. 8.4 а) и колебательный – периодический (рис. 8.4 б), параметры которых определяются ГОСТом.

U U

t

_ф=100-300 мкс, _и=1000-3000 мкс

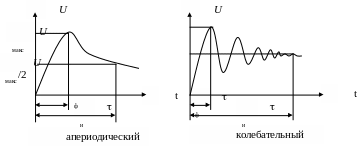

Рис. 8.4. Колебательные коммутационные импульсы напряжения:

а) апериодический; б) колебательный.
